 Tak jednoduché to zase není, všechno má své pro a proti, jako například jednoduchou instalaci na jakýkoliv PC, ale nutnost použít nějaké rozhraní mezi Excelem a PLC, tedy OPC server, atd.
Vyzkoušel jsem to s Win2k + SP4, Microsoft Excel 2002, OPC Deltalogic, kabel IBHNet link a PLC Simatic S7/300.
| Instalační soubor včetně manuálu (asi 10MB) si stáhněte ze stránek výrobce tady. Stažení je možné zdarma proti registarci, ovšem funkce jede jen měsíc. |
 |
| Stáhnete totiž jen Demo, jinak musíte koupit licenci. Ale to nevadí, demo je naštěstí plnohodnotné a na vyzkoušení měsíc stačí. |
 |
| Po instalaci najdete ve složce programu jen licenční utilitu a nástroj pro přidání aplikace do Excelu. |
 |

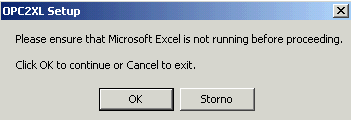

Spuštění nástroje ověří, zda je Excel mimo činnost a dále je  vše dílem okamžiku. |
 |
| V menu Excelu přibude další položka "OPC" s rozsáhlejším podmenu. -->
První nastavení se logicky týká sběru dat, tedy OPC serveru. Ten se krásně najde bez problémů na lokálním, nebo síťovém PC.
|
 |
| Další položkou v OPC menu "Current value(s)..." už nadefinujeme bod na proměnou do OPC serveru, v mém případě už klasický DB1.DBW0. Zvolíme cílovou buňku, refresh a další detaily.
Některé nastavení a položky v menu nejsou úplně intuitivní, proto je dobré si přečíst manuál produktu.
|
 |
Běží-li OPC server, tak jednotlivé body (tagy, nebo jak chcete) okamžitě "ožijí". Vše běži ve spuštěném excelu, takže jsou přístupné všechny excelovské funkce, včetně grafů a maker.

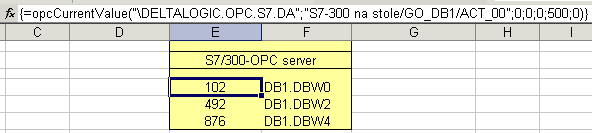

V horním řádku z Excelu je vidět definice cesty do patřičné buňky.
| Kousek grafu z proměných v PLC je vidět na ukázce vpravo. Výborně můžete zobrazit jak on-line hodnoty, tak velikosti proměných po ukončení spojení, tedy off-line. Vše záleží jen na správné definici proměné a hlavně na její konfiguraci v OPC, neboť není-li proměná v OPC, tak neexistuje. To by měla být ale samozřejmost.
Možnosti které tento produkt nabízí je mnohem více. Pokud Vás to zaujalo, vyzkoušete si další věci sami.
|
 |
Závěr : Na stránkách výrobce je spousta dalších nástrojů pro komunikace ( OPCservery atp.), ale hlavně různé utilitky o jejichž existenci jsem neměl ani tušení. Rozhodně si vše projděte, stojí to za to.
Registrace produktu probíhá přes internet již zmíněnou licenční utilitou, cena je velmi variabilní, podle toho jak se domluvíte. Tolik oficiální odpověď MatrikomOPC.
|
