Mohlo by se zdát, že v této oblasti již není co moc vymýšlet, elektricky je vše jasně dáno, ale montážně přece jen najdeme neotřelý nápad.
Celá řada 1000 obsahuje switche 5, 8 a 16 portů s možnostmi komunikační rychlosti 10/100 MBit/s a 10/100/1000 MBit/s. Je úzká 22,5 mm nebo 40 mm v případě 16 portového provedení. Výška 120 (140) mm při hloubce 85 (92) mm.
Nejzajímavější je proto ten díl vpravo, montážní adaptér pro DIN lištu a pro montáž na stěnu rozvaděče nebo skříně. Limitující pro použití různého provedení switche bývá mnohdy právě velikost místa v rozvaděči nebo ve skřínce. Málo hluboká s větší plochou, nebo naopak málo místa na plochu skříně s dostatečnou hloubkou. A k tomu všemu RJ45 PROFINET kabely.
FL switche řady 1000 s tímto FL DIN-RAIL adaptérem je možné montovat pěti uvedenými způsoby, jak na DIN lištu tak na stěnu.
Jistěže se switche dají přidělat různě nějakým ohýbaným plechovým páskem, což je taky často k vidění, tady ale máte vše vyřešeno profesionálně, nic nemusíte vyrábět. Nacvaknete jednoduše switch do adaptéru a ten na DIN lištu a je to vyřešeno během několik vteřin.

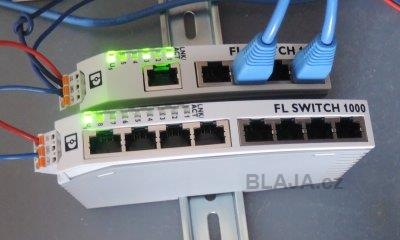

Rozměrové rozdíly obou velikostí nejsou nijak markantní. Šestnácti portová verze je jen širší než osmi portová 1008N.
Připojení napájení přes pružinové svorky Push-in a i když se jedná o unmanaged switch, přece jen je nutné dávat pozor na topologii a rozdělení jednotlivých segmentů.
Switch nemá obligátní stavové LED přímo u RJ45 konektorů ale LED na kraji, které signalizují jak připojení tak data.
FL switche mají certifikaci na PROFINET třídy Class A a PTCP filtr (Precision Time Control Protocol), dále funkce automatického křížení a QoS (Quality of Service).
Závěr:
Switche vychází velmi dobře i cenové, za pěti portový 10/100 MBit/s si připravte cca 2 tisíce, osmi portová verze vyjde na 3 tisícovky, zmiňovaný adaptér za pětistovku. Přístroje pro 1GBit/s jsou trochu dražší.
Jaroslav Blažek
