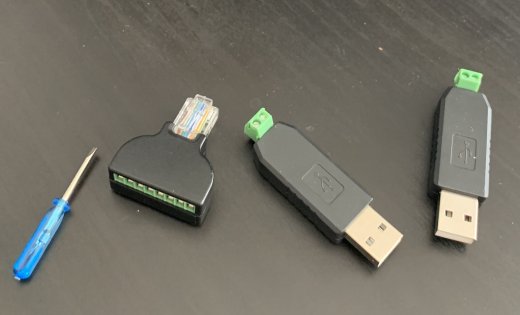

Převodníky USB/RS485 právě dorazily z bezva internetového obchodu drátek. Kromě převodníků jsme objednali i konvertor z RJ45 na svorečky, kde byl přiložen i malý šroubovák. Tohle vše za pár stovek, tedy 280,- Kč i s dopravou do boxu. První dojem byl, že to snad ani nemůže fachčit, za ty peníze. Ale fachčí, fakt.
Úplně nejdříve musíme převodníky vyzkoušet, nejlépe s nimi propojíme přímo dva notebooky a zkusíme přehodit nějaká data.

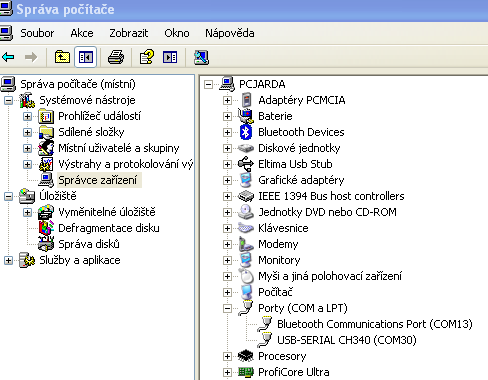

K převodníku je v obchodě zdarma ke stažení také driver USB-SERIAL CH340, nemusíte jej nikde hledat, který funguje ihned bez potíží i na stařičkých Windows X (aktuálně jako COM30). Driver je k dispozici i pro Linux a MAC.

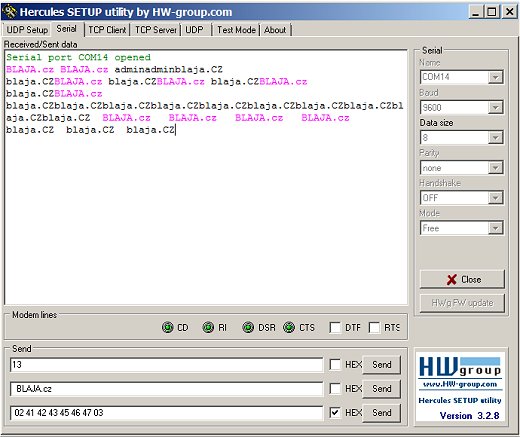

Následně stačí jen s pomocí softwarové utility přijmout nebo poslat (sériový port COM30) nějaká data z druhého notebooku.

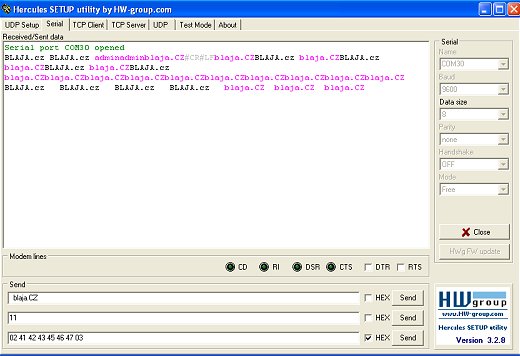

U druhého PC máme sériový port přiřazený na COM14. Všechno funguje, takže jdeme na bezdrát a Modbus RTU.

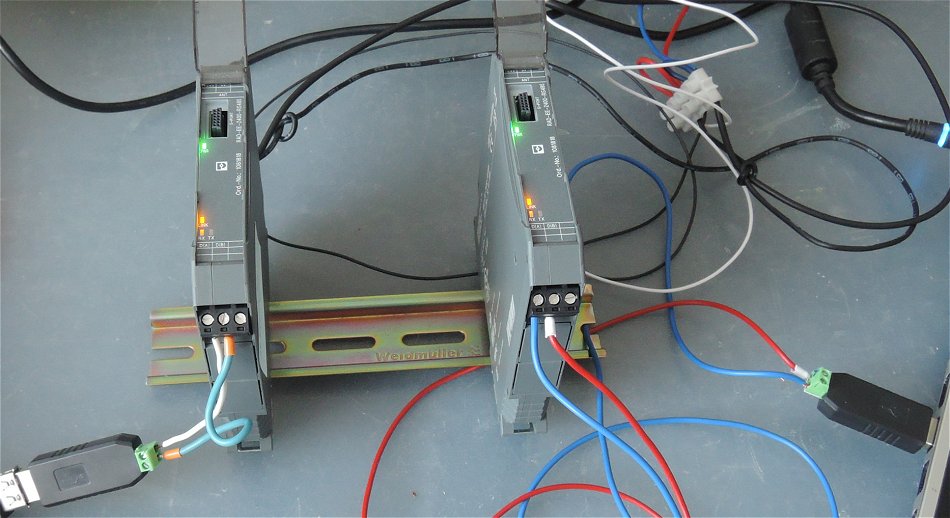

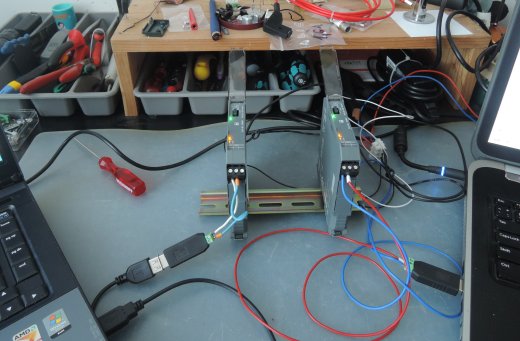

Místo vodičů mezi převodníky instalujeme tyto Phoenix Contact bezdrátové moduly.
Pokud nějaká data projdou, LED indikace RX/TX na modulu aktivně problikává.
Klikněte na obrázek pro zvětšení

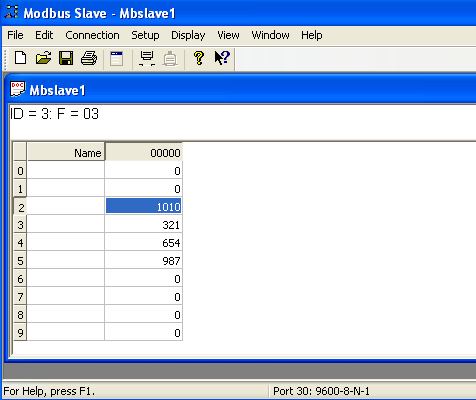

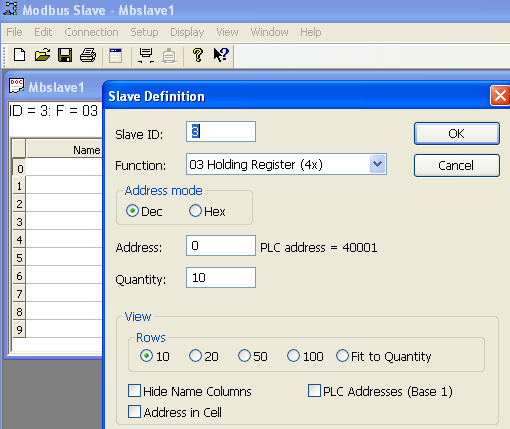

Jako Modbus Slave použijeme softwarový nástroj stejného názvu. Je nutné nastavit definice Slave, tedy adresu, dále který registr budeme číst a pár dalších drobností.

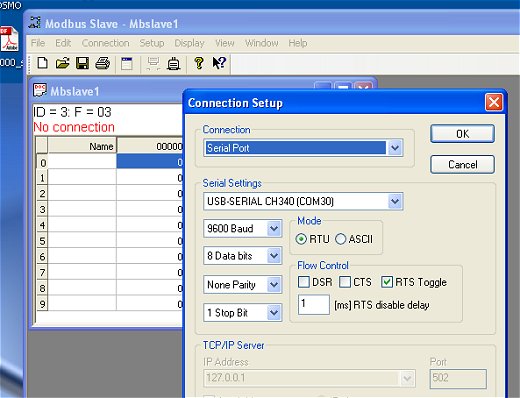

A samozřejmě sériový RS485 port, přes který komunikace pojede.
Vyzkoušíme si vše i na dálku, aspoň přes dvě kanceláře, nejen vedle sebe na stole.
Stejně jako u minulého bezdrátového zařízení, v železobetonovém paneláku nemá smysl řešit dosah, ten je z principu nepředvídatelný, zvlášť s nejmenšími anténkami.
Klikněte na obrázek pro zvětšení

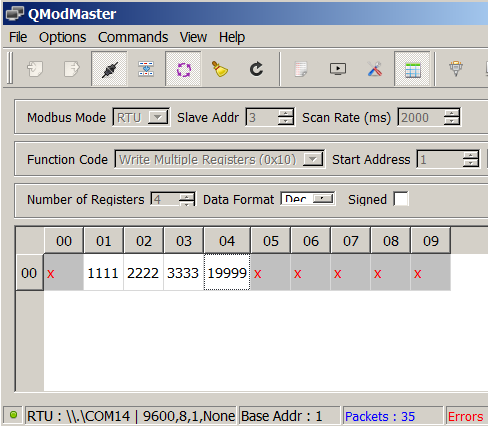

Na dalším PC se softwarovým Modbus RTU Masterem, zapíšeme několik slov dat do vícenásobného registru (0x10) od adresy 1, a koukneme na našeho Slave.
U Mastera stejné osazení, pokud pošleme data jen jednorázově, LED indikace přenosu pouze problikne.
A je to tam, data dorazila.
A co naopak jak převodník funguje? Tak do Slave něco zapíšeme pořád do registru 0x03.
No a v Masteru zase 0x03 registr přečteme. Je to tam.
Koukněte na krátké video, jak to funguje. Two minutes video.
Závěr:
Spojení přes sériovku RS485 funguje ihned, tady u těchto převodníků je bonus navíc velká podpora protokolů pro hlídače stringů FV panelů. Tyto převodníky jsou schválené pro použití u všech distributorů elektřiny ČEZ, EG.D. a PRE.
Jaroslav Blažek
