Pro bezdrátové propojení jsou potřeba minimálně dva převodníky, záleží na typu zapojení bod-bod, hvězda nebo mesh.

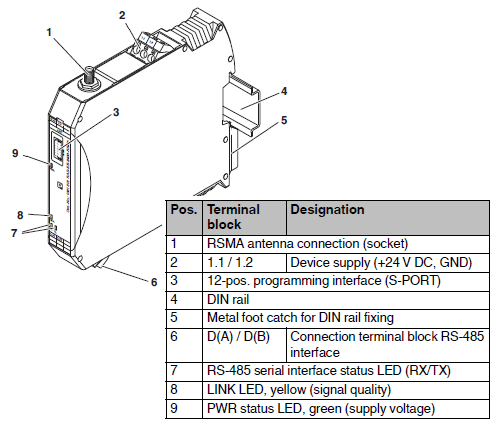

Na každém jsou jen svorky pro napájení 24 VDC a dva datové vstupy/výstupy D(A) a D(B) pro RS485.

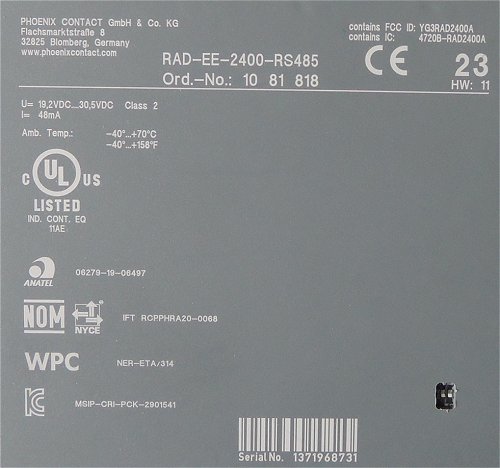

Označení přístroje RAD-EE-2400-RS485, číslo 10 81 818. Důležité je také výrobní číslo pod čárovým kódem, zvlášť při složitější síti s více přístroji. Vpravo jsou pak ještě vidět i dva DIP přepínače pro zapnutí nebo vypnutí zakončovacího odporu pro RS485 linku.
Anténa není součástí převodníku, je potřeba zvolit typ antény podle umístění převodníku, ideálně na místo s dobrou viditelností na protikus. Dosah je totiž z principu závislý na překážkách pro signál.
Nastavení každého převodníku se provede pomocí software PSI-CONF, spojení s PC přes USB port a je nutný speciální (červený) kabel, vzhledem k typu konektoru.

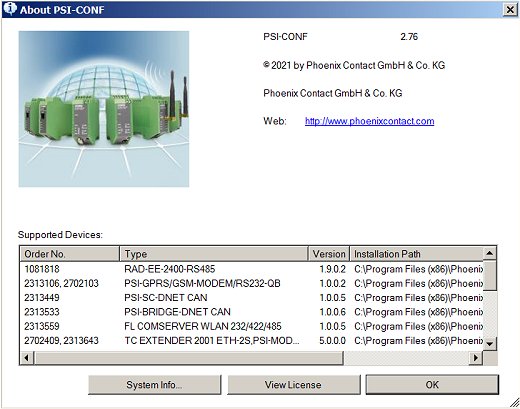

Software PSI-CONF je univerzální pro všechny bezdrátové moduly od Phoenix Contact. Zobrazená podpora všech zařízení je přes menu "About", náš převodník je na prvním místě.

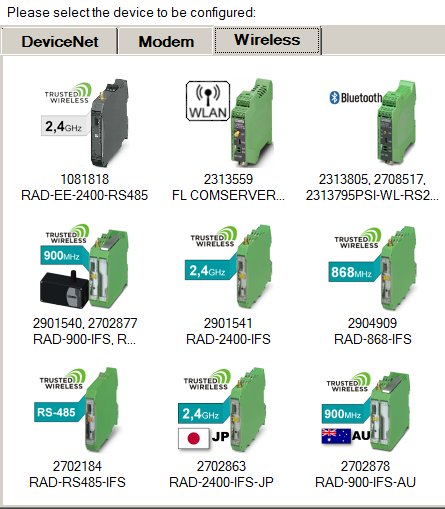

Podpora všech bezdrátových převodníků a zařízení graficky.

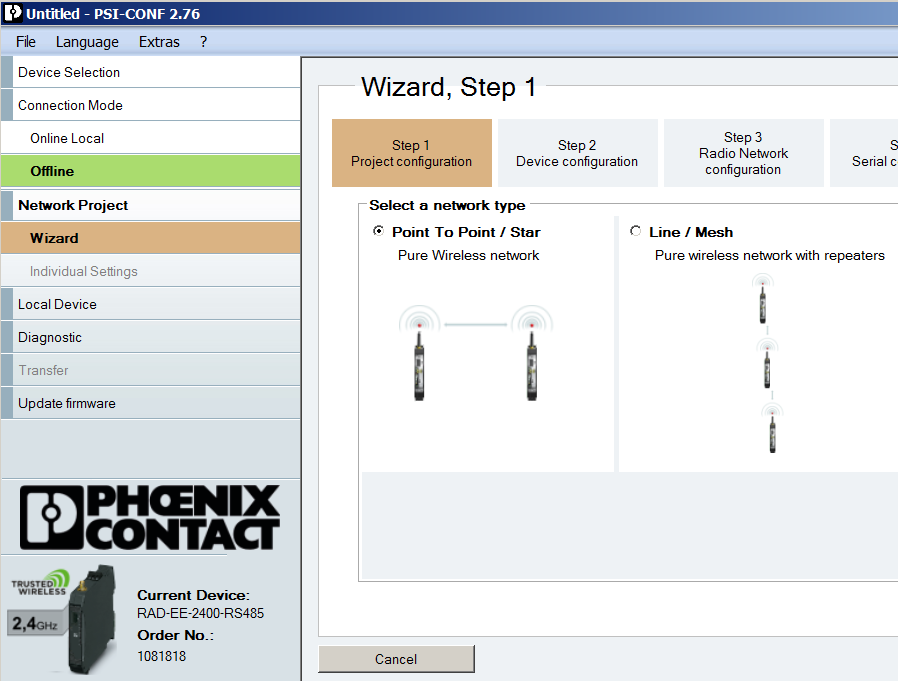

Nastavení pomocí "Wizarda", jinak to ani první moment nejde, vzhledem k univerzálnosti a možnostem je tato cesta nezbytná. My si vybereme jen spojení bod-bod, ostatní síťové možnosti necháme zatím tak.
Klikněte na obrázek pro zvětšení

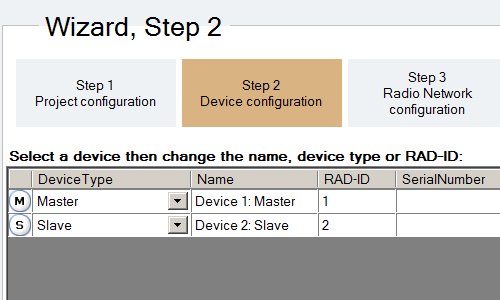

Jedno zařízení Master a druhé Slave. Po nastavení bude každý modul identifikován v tomto nástroji také podle výrobního čísla.

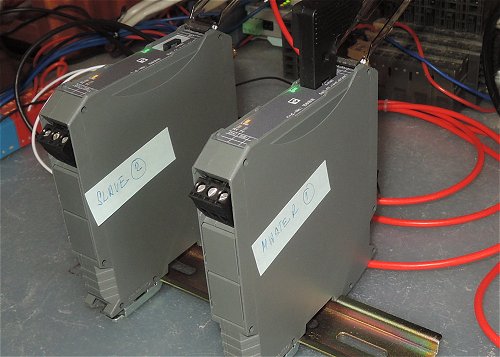

Aby se nám to nepletlo, názorná pomůcka včetně ID.

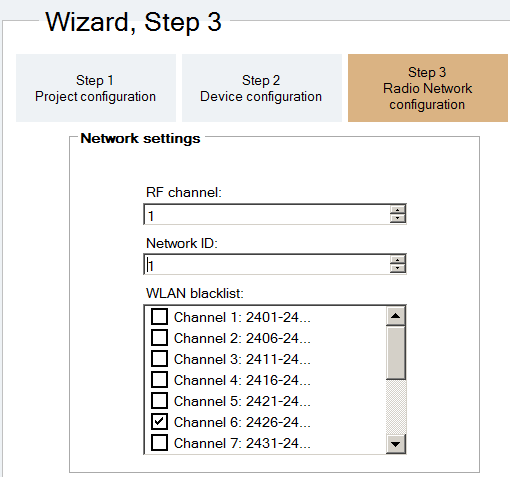

Pro nastavení rádia je k dispozici velké množství kanálů.

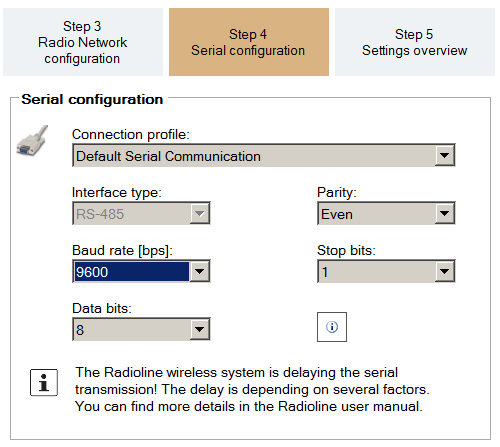

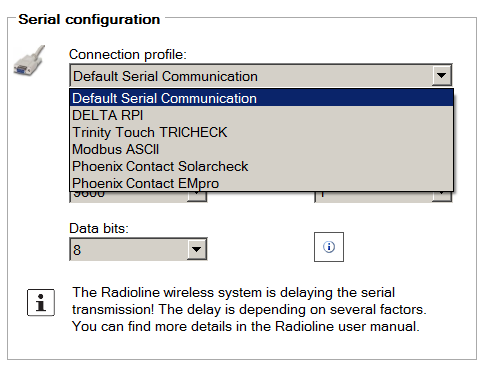

Jedno z nejdůležitějších nastavení, sériová komunikace. Všechno celkem známé věci, nic překvapujícího. Až na...
...nastavení profilu nebo protokolu. Kromě základního a Modbus protokolu jsou ostatní protokoly určeny pro monitorování stavu řetězců FV panelů u FVE elektráren. Právě tyto komunikace musí převodník podporovat pro zapojení v zařízeních pro dohled nad FVE. Psali jsme o tom i v minulém článku zde.

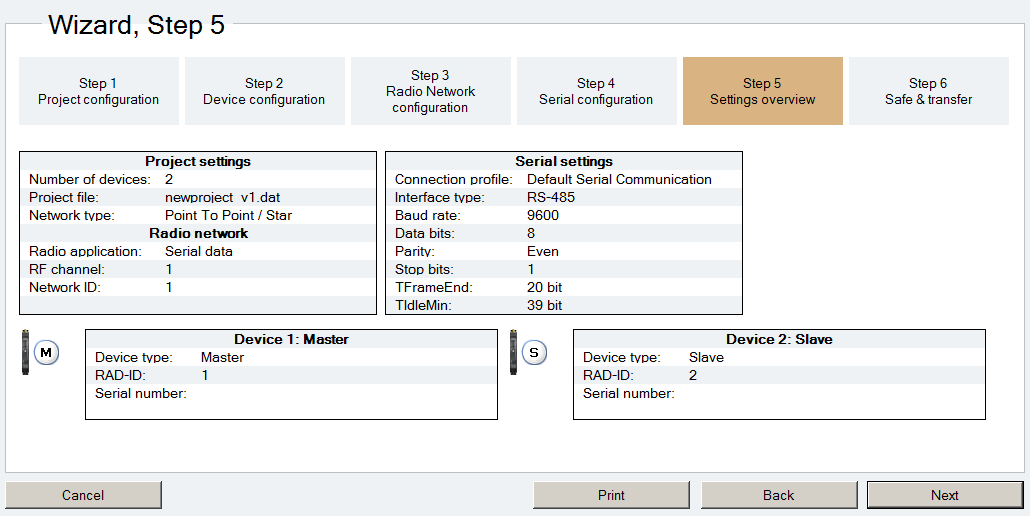

Sumář nastavení kde ihned koukneme, kde co jsme udělali špatně, pokud nám spojení nebude fungovat, nebo bude fungovat nevhodně.
Klikněte na obrázek pro zvětšení

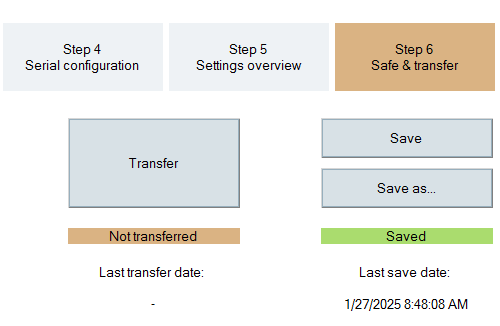

A nyní již jen stačí nahrát parametry do každého modulu.

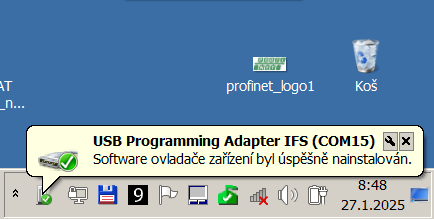

Předpokládá to instalaci driveru pro programovací červený adaptér neboli kabel. Pokud již není na PC instalován. Driver se instaluje a funguje ihned bez potíží, ke stažení na webu Phoenix Contact zde.
Nemáme síť tak si nahrajeme parametry do každého modulu zvlášť.
Klikněte na obrázek pro zvětšení

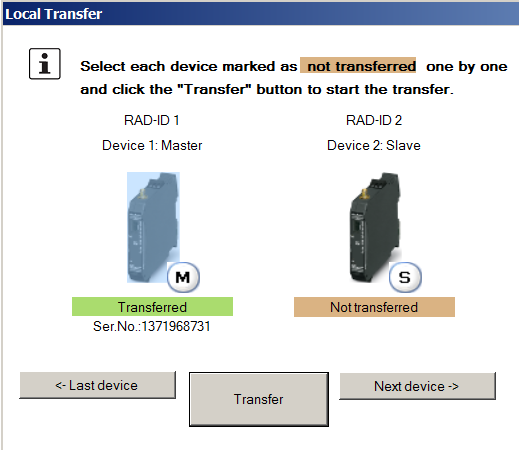

Uložíme nastavení do jednoho převodníku, přepojíme kabel a přeneseme data do druhého. Zde je vidět i zmíněné výrobní číslo každého zařízení. To je fajn pro identifikaci více převodníků v síti.

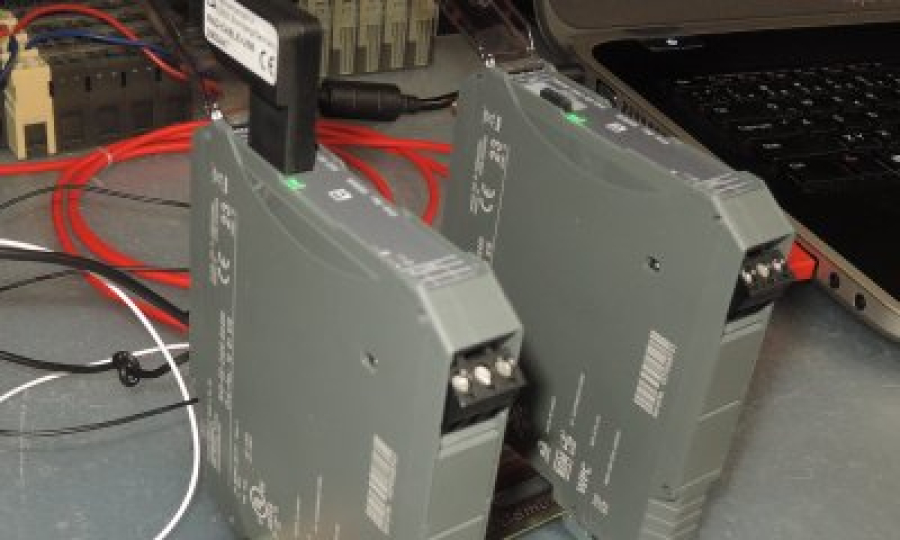

Žluté LED na přístrojích indikují že jsou oba přístroje bezdrátové spojeny. Poznámka, pro takové vzdálenosti na stole, nejsou antény potřeba.
Pokud jsme k převodníku připojeni, máme k dispozici také diagnostiku jak aktivní, tak pasivní.
Klikněte na obrázek pro zvětšení
Kromě jiného i sílu signálu (RSSI) kde se dá říci že, "..signal strength of -30 dBm to -60 dBm is considered very strong, -60 dBm to -70 dBm is strong, -70 dBm to -80 dBm is moderate, -80 dBm to -90 dBm is weak, and below -90 dBm is very weak".

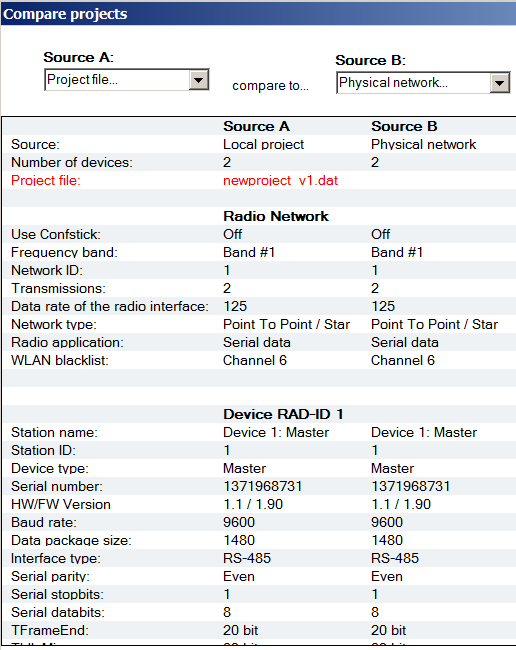

No a také možnost porovnání projektů, což zvláště u větších projektů může být neocenitelné.
Tak využijeme převodník USB-RS485, který máme pro nastavení některých frekvenčních měničů a připojíme se do jednoho modulu.
Převodník se přihlásí jako COM14 a něco na ten port pošleme.

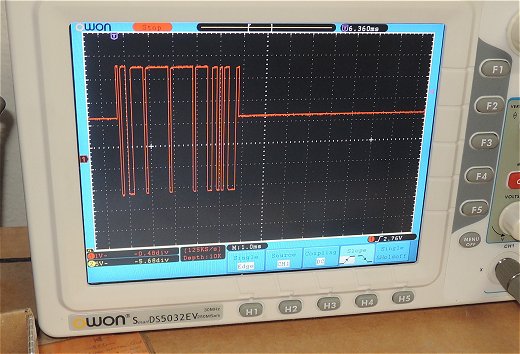

Bohužel druhý převodník zatím nemáme ale protože spojení mezi moduly funguje tak připojíme na výstup "biograf" a koukneme, jestli něco projde.
Prošlo. Přesně to, co jsme naměřili na vstupu jednoho převodníku najdeme i na výstupu druhého. Pro koumáky tak připomínám, že tento signál se dá i rozklíčovat a přečíst znaky.
Závěr:
Tak a v další části už dorazily dva objednané USB/RS485 převodníky a vyzkoušíme si Modbus Master-Slave bezdrátovou sériovou komunikaci přes dva počítače, neboť nemáme žádného fyzického Modbus RTU Slave.
Druhou část článku najdete tady.
