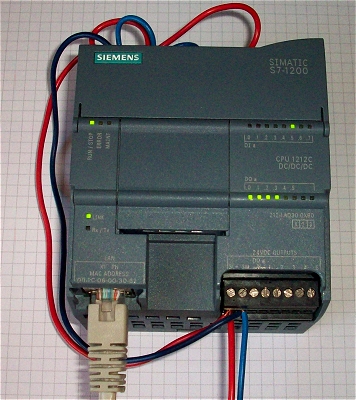

PLC Simatic S7-1200 zapojený do sítě s IP adresou 192.168.1.100. Uvnitř běží jednoduchý testovací prográmek, který různě rozsvěcuje výstupy PLC. Předpoklad je, že stav těchto vstupů a výstupů uvidíme na našem počítači v Promotic aplikaci.

Driver Promotic umí samozřejmě i řadu S7-300/400 a navíc hodně používaný NETLink převodník. PLC řady S7-1200 bylo zvoleno proto, že nám prostě "přišlo pod ruku".

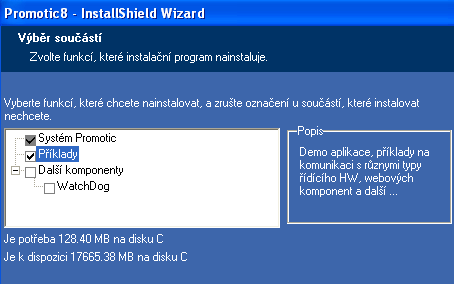

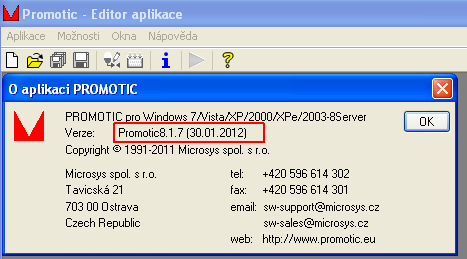

Nejdříve jsme museli z webu výrobce stáhnout poslední verzi Promotic 8.1.7, ve které jsou již potřebné obrazovky dostupné. Je to všechno otázka několika minut, zkomprimovaný instalační soubor má necelých 60MB.

Vše se dá po skončení pokusů jednoduše odinstalovat.

Instalace se podařila, nic jiného se ani nestane, vše funguje na 100%, ta správná verze Promotic je instalována.

Nebudeme používat nějaké aplikace z minulých zkušebních projektů, ale představíme si, že jsme uživatelé, kteří si to chtějí vyzkoušet tak, aby fungovalo spojení na PLC a nemuseli zatím moc přemýšlet nad nějakou tvorbou obrazovek, tagů, objektů a podobně.

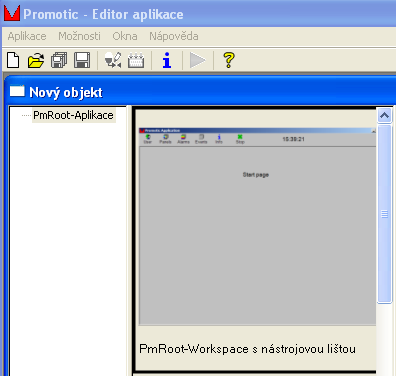

Založíme si proto nový projekt s hotovou startovací obrazovkou s vytvořenou nástrojovou lištou pro ovládání.

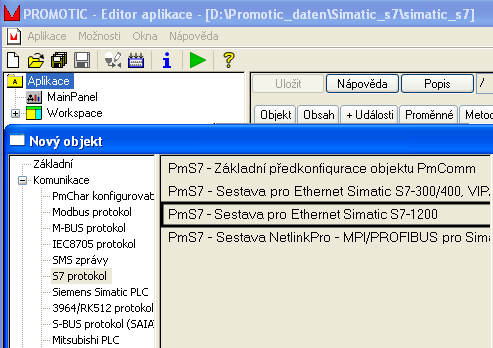

Do naší aplikace vložíme nový objekt "S7 protokol", ve kterém si vybereme typ PLC a spojení. Každý tento typ PmS7 má jinou hotovou obrazovku, klidně si to vyzkoušejte po jednom, stojí to za to.

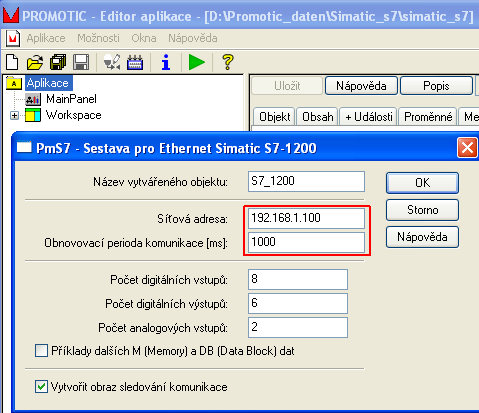

Jakmile potvrdíme verzi vybraného protokolu, otevře se nám okno s nastavením PmS7 driveru. To je to nejdůležitější co musíme udělat, nastavit IP adresu našeho PLC a doporučuji změnit periodu komunikace, vteřina je dost dlouhá doba pro obnovení dat z PLC. Jestliže jsme s nastavením spokojeni, stačí kliknout na "OK" a je to.

Můžete si vygenerovat i oblast merkrů nebo datových bloků.

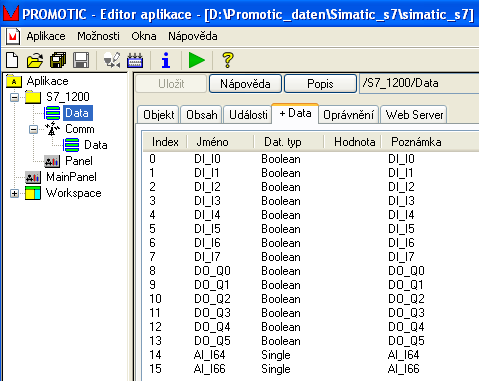

A máme hotovou aplikaci i s tagy do PLC, které budou přenášet informace o stavech jednotlivých vstupů a výstupů S7-1200.

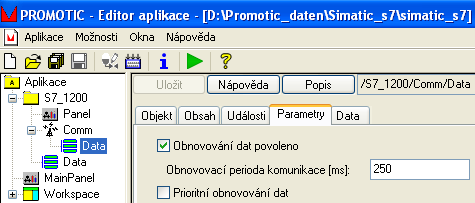

Pokud potřebujeme změnit frekvenci obnovování dat z PLC, stačí kdykoliv toto upravit v nastavení parametrů dat.

Nezapomenout vše uložit a zkompilovat.

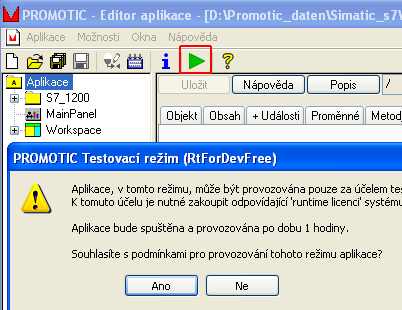

A teď zkusíme spustit Runtime naší vygenerované aplikace. Bez platné licence vše poběží jen hodinu, ale to na veškeré odzkoušení i další vývoj aplikace stačí, licenci si můžeme klidně dokoupit později.

Nebo vytvořenou aplikaci je možné bez licenčního klíče spouštět také v režimu RtFree – tedy freeware runtime. V tomto režimu je možné provozovat aplikace do 30ti proměnných bez časového omezení. Volba tohoto režimu se nastaví v objektu „Aplikace“ na kartě „Aplikace“, konfigurátor: Režim runtime bez licenčního klíče: Bezplatná runtime licence, aplikace do 30ti proměnných.

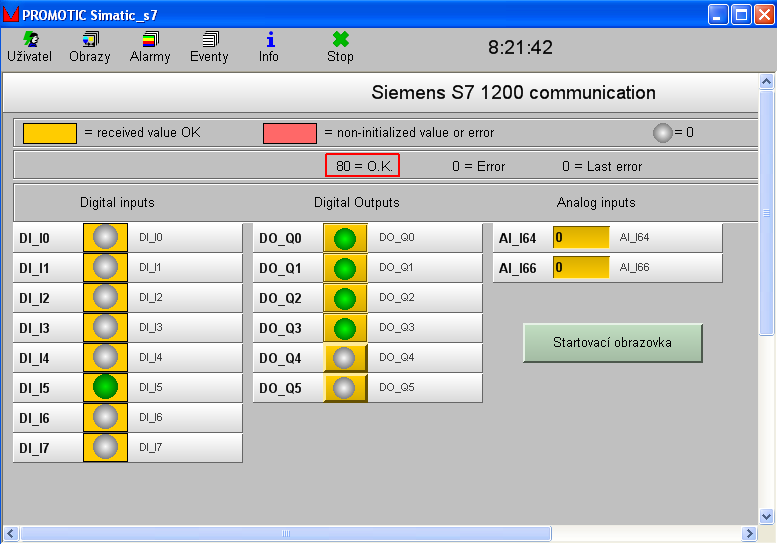

Hotovo, všechno běží jak má.  V horní části obrazovky je i počítadlo paketů a chyb včetně barevného popisu stavu jednotlivých vstupů a výstupů PLC.

Proti generové obrazovce Promotic je zde jedna změna, vložil jsem si na obrazovky vlastní tlačítko pro přepínání mezi nimi. Jinak můžete využít menu "Obrazy" v horní liště.

Takže vytáhněte ze šuplíku nějaké vhodné PLC a vzhůru na zkoušení.
