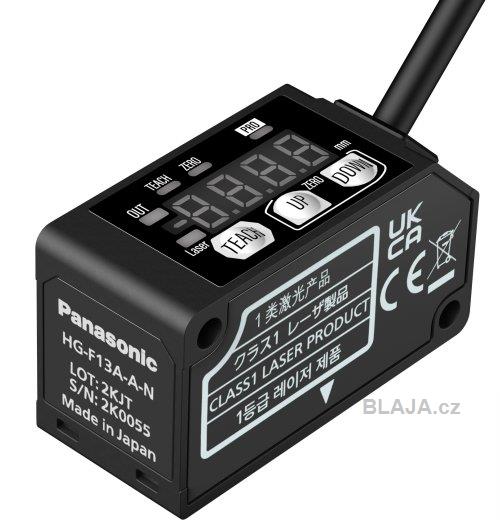

Panasonic Industry představuje vylepšené provedení senzoru HG-F, který dokáže spolehlivě detekovat objekty až na vzdálenost 3 m pomocí technologie ToF (Time of Flight). To znamená, že senzor může být instalován i v dostatečné vzdálenosti od měřeného objektu, aby operátoři nebo ramena robotů mohli pracovat bez omezení.
Dlouhý dosah snímače HG-F zajišťuje také volnost při navrhování: instalace na určitou vzdálenost umožňuje měřit i velké obrobky nebo výrobky různých výšek na lince.
Dalším prvkem pro snadnou instalaci je digitální displej na senzoru. Vedle tří tlačítek lze na senzoru číselně nastavit požadovanou měřicí vzdálenost a displej poskytuje okamžitou zpětnou vazbu o vzdálenosti.
Jako laserový senzor využívá HG-F technologii ToF a spadá do laserové třídy 1. Výhodou této třídy laseru je jednak to, že nejsou nutná žádná speciální ochranná zařízení. Na druhé straně viditelný laserový paprsek umožňuje rozpoznat měřenou polohu na první pohled, což je užitečné při nastavování senzoru. Kromě toho má HG-F speciální instalační režim, který díky zesílení intenzity světla usnadní uvedení do provozu.
HG-F byl navržen v kompaktním, lehkém a vysoce pevném pouzdře z hliníkového odlitku, které má rozměry pouze 20 x 44 x 25 mm. Je tedy vhodný pro provoz v náročných prostředích s limitovaným místem pro vestavbu.
Vzhledem k tomu, že bod paprsku je ve srovnání s běžnými snímači vzdálenosti s nastavitelným dosahem menší, lze snímač HG-F instalovat i do velmi úzké mezery ve stroji.
Další výhodou laserového měření je skutečnost, že laserový paprsek potřebuje jen velmi úzký průchod k obrobku. Díky tomu je HG-F ideální pro aplikace, kde je pro optické měření k dispozici málo místa.
Parametry HG-F:
Červený polovodičový laser: Třída 1
Malé rozměry a velký detekční dosah 3 m
Zobrazení vzdálenosti (v krocích po 1 mm) zjednodušuje nastavení prahových hodnot a snižuje čas potřebný pro správnou kalibraci.
Funkce potvrzení světelného bodu.
Displej poskytuje okamžitou informaci o vzdálenosti.
Analogový výstup: 0 - 5V / 4 - 20mA
Další informace o snímači HG-F1 naleznete na adrese zde.
Jaroslav Blažek
