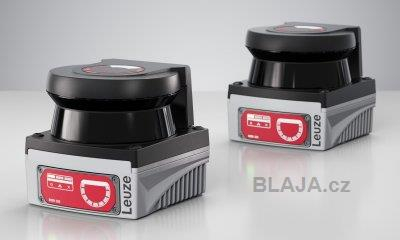

Díky kompaktnímu designu 80 x 80 x 80 mm lze laserové skenery dokonale integrovat i do stísněných výrobních prostředí a malých automaticky řízených vozidel (AGV). Díky vysokému úhlovému rozlišení 0,025° lze měřicí úlohy ve výrobě provádět s nejvyšší mírou detailu a výrobní procesy lze realizovat mimořádně efektivně, a to i z hlediska zdrojů. S frekvencí snímání 80 Hz jsou v intra logistice spolehlivě detekovány i rychle se pohybující objekty – například při kontrolách kontejnerů. Tímto způsobem lze automatizovat kontinuální dopravníky s nejvyšší možnou kapacitou.
Laserové skenery řady 300/500 mohou zkontrolovat znečištění optiky monitorováním optické části senzoru. Pokud je překročena nastavená prahová hodnota varování, je vydána zpráva pro údržbu. Prediktivní údržba umožňuje dosáhnout vysoké úrovně produktivity systému.
Laserové skenery řady ROD 300/500 vynikají robustním pouzdrem a širokým teplotním rozsahem. Mohou být použity v prostředích od -30 °C do +60 °C a jsou vhodné pro aplikace při nízkých teplotách v sektoru hluboce zmrazených potravin, stejně jako pro požadavky na vysoké teploty, jako je výroba baterií. Kompaktní konstrukce 80 x 80 x 80 mm laserových skenerů je ideální pro integraci do malých instalačních prostorů v mobilních vozidlech a do aplikací s omezeným prostorem.
Příklady použití v průmyslových aplikacích:

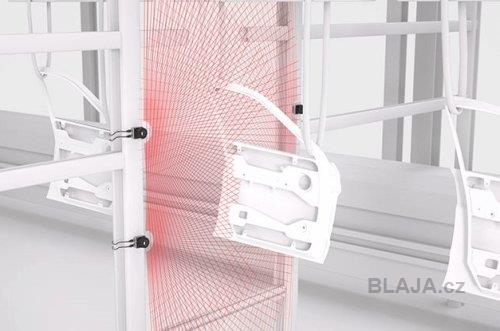

Před přiváděním dílů do automatizovaného lakovacího systému musí být změřeny jejich obrysy, aby bylo možné barvu cíleně nanášet. Povrch dílů nesmí mít vliv na přesnost určení obrysu.
Díky vysokému rozlišení 0,025° mohou laserové skenery řady ROD 500 přesně určit obrysy dílů, a to i u různých povrchů (vysoce lesklých nebo matných). Přesné měření obrysu umožňuje přesné nanesení barvy na předmět.
.

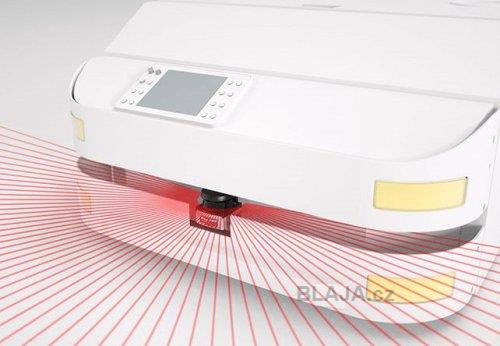

AGV (automaticky řízená vozidla) se používají k přepravě materiálu ve skladu. Prvním krokem je zmapování prostředí předtím, než AGV provede pohyb zboží.
Laserové skenery řady ROD 500 dokážou díky velmi vysokému rozlišení 0,025° zmapovat své okolí s extrémní přesností a vytvořit tak počáteční mapu prostředí skladu. Během probíhajících logistických operací je ROD 500 ideální pro přirozenou navigaci AGV a pro předcházení kolizím.
Videostěna je používána interaktivně. Pohyby kurzoru klasické myši jsou napodobeny rukou uživatele nebo jeho jednotlivými prsty. Senzor je potřebný ke skenování celé interakční plochy a výstupu tam, kde jsou umístěny ruce.
Laserový skener ROD 300 je namontován nad mediální stěnou. Se svou skenovací rovinou přímo nad displejem lokalizuje všechny objekty umístěné v oblasti skenování. Skener sleduje polohu objektů a objekty jsou přiřazeny k pohybům. To znamená, že stěnu médií může ovládat jedna osoba pomocí přidruženého softwaru.
V logistickém centru je třeba kontrolovat obrysy palet během skladování i vyskladňování, aby bylo možné hladce provádět následné logistické procesy. Na kontrolu nesmí mít vliv to, zda jsou palety naloženy jedním nebo smíšeným druhem zboží, ani povrch zboží.
Nad průběžným dopravníkem jsou namontovány dva laserové skenery řady ROD 300. To umožňuje změřit obrys palet před jejich uložením nebo vyzvednutím. Laserové skenery poskytují stabilní naměřené hodnoty bez ohledu na naložení palety nebo povrch zboží (vysoce lesklý nebo matný)..

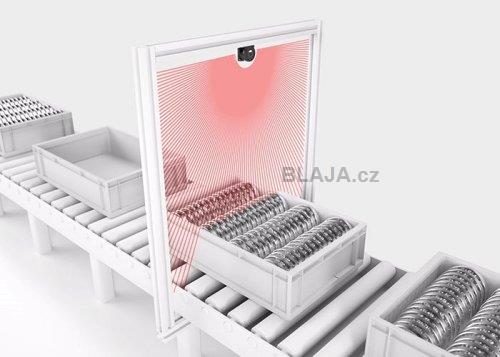

Kontrola přepravek na dopravníkovém systému, zda jsou naplněny zbožím nebo ne. Rychlost kontinuálního dopravníku by měla být maximalizována, aby bylo dosaženo maximální účinnosti systému.
Laserový skener řady ROD 300 je namontován nad dopravníkovým systémem. Frekvenci jednotlivých skenů ROD 300 lze zvýšit tak, aby se minimalizovaly slepé oblasti mezi dvěma měřeními a objekty mohly být detekovány ještě rychleji. Tím se maximalizuje propustnost výroby a efektivita systému.

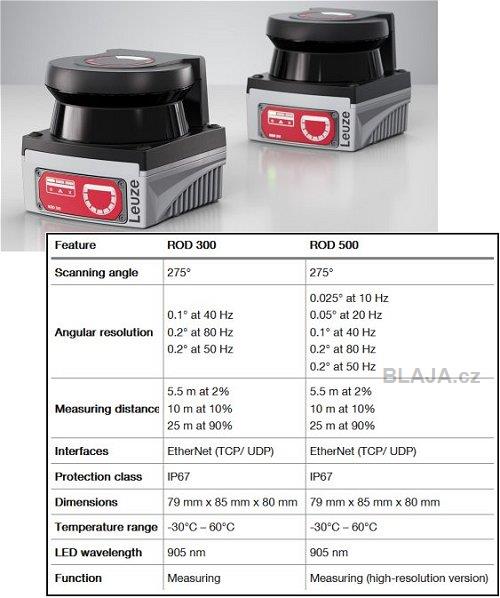

Základní technické parametry obou řad skenerů.
Jaroslav Blažek
