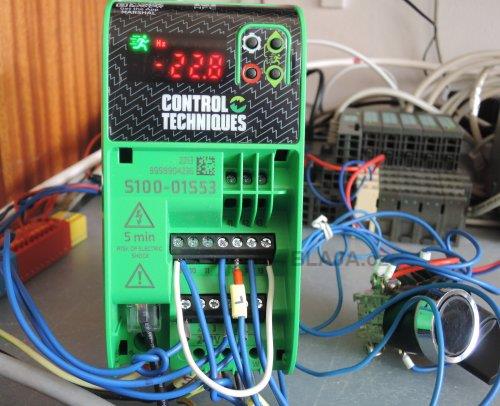

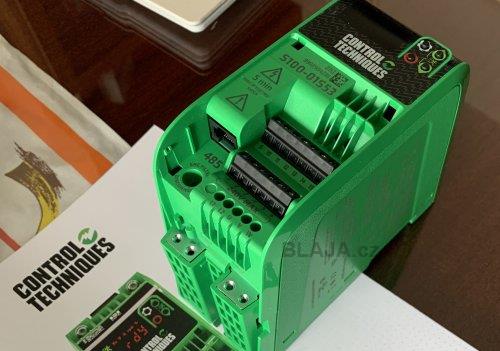

My jsme měli k dispozici tento S100-01S53, tedy napájení jednofázové 200 - 240 V, výkon 0,75 kW, proud 4,6 A. Běžný AC motor tedy zapojen do trojúhelníku pro 3 x 200 VAC. Měnič je již tak malý, že by se vešel do větší kapsy, menší už to asi nepůjde vzhledem k technologii udělat.

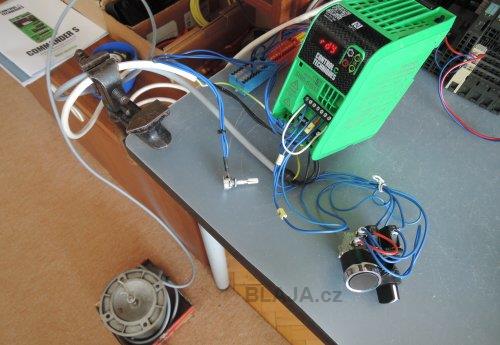

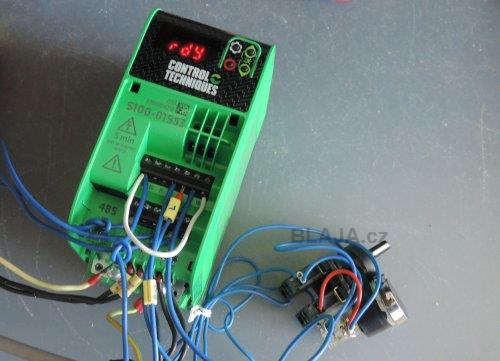

Ovládání zapojeno přes tlačítko, přepínač a potenciometr pro rychlost.
A samozřejmě AC motor, abychom měli celou sestavu kompletní.
Budeme muset měnič nějak nastavit, jedná se o typ pro jednodušší aplikace, ale aspoň parametry motoru a základní ovládání si upravíme. Máme na to tři možnosti.
Detaily ohledně měniče a materiály v češtině najdeme tady.
První možnost klasicky přes displej měniče a ovládací tlačítka, tahle cesta je rychlá a jednoduchá. Zvládne ji téměř každý uživatel. Stačí kouknout do pořádného manuálu, ten je zde. V menu 0, jak je to u tohoto výrobce zvykem, je deset nejpotřebnějších parametrů.

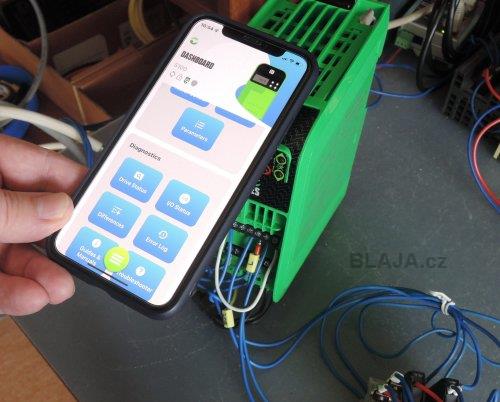

Nebo použijeme Marshal mobilní aplikaci, která využívá NFC technologii, tedy takovou která umožňuje vaším mobilem platit. Tedy mobil musí tohle NFC rozhraní podporovat.
Aplikace Marshal pro iPhone je tady a pro ostatní mobily zde.

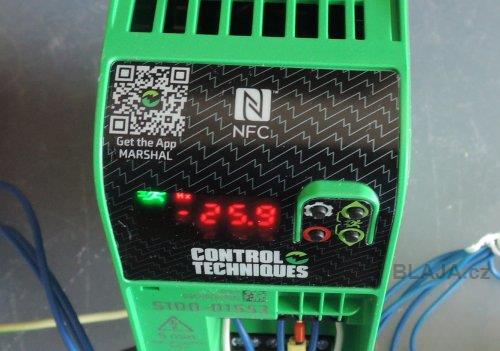

Funguje to, vzhledem k technologii NFC, na krátkou vzdálenost. Snímač je v oblouku přední strany měniče, kde je logo NFC.
Použít aplikaci Marshal pro konfiguraci parametrů v měniči lze i bez připojeného napětí na měniči, což je možné právě díky NFC technologii.

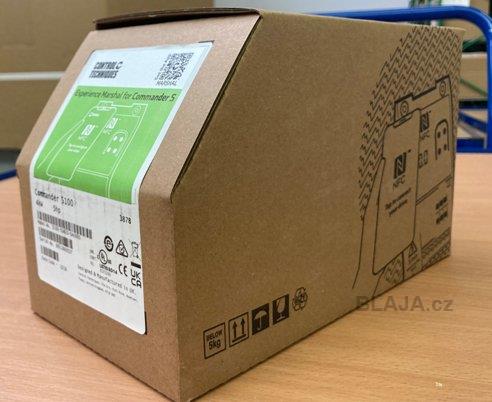

Nové balení měniče navíc umožňuje nahrávání parametrů do měniče pomocí této aplikace bez vybalení měniče z obalu, zešikmení obalu zmenší vzdálenost mezi NFC snímačem v měniči a mobilním telefonem pro navázání spojení.
Připojení k měniči je téměř okamžité. Aplikace toho umí opravdu velmi hodně a je dost intuitivní. Nefunguje to stále on-line, vždy je potřeba provést refreš, tedy znovunačtení parametrů, přes kulaté zelené tlačítko.
Příklad změny parametru rampy žádané hodnoty. Stačí upravit hodnotu a zapsat do pohonu.
K dispozici jsou i jednoduché grafy pro nastavení rychlosti a přehledná volba režimu měniče pro řízení motoru, Lineární U/f, kvadratická U/f a kompenzace odporu.

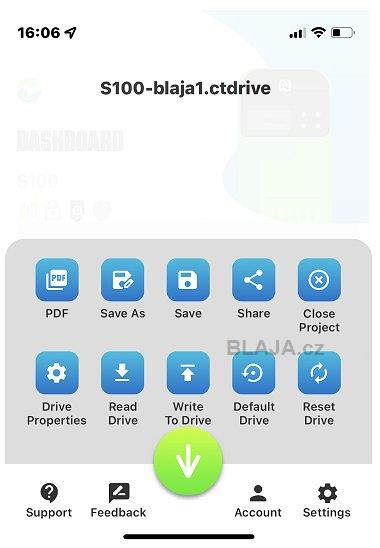

Aby toho nebylo málo, vše se dá ukládat, exportovat, nahrávat do měniče a z měniče. Podle významu ikon je to jasné.

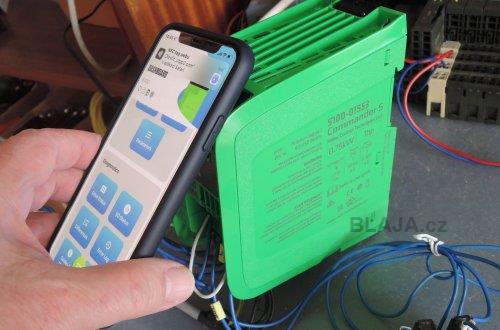

Telefon ovšem musí být pro aktivní komunikaci takto šikmo a blízko. A to je věc, která dělá jisté omezení. Například pokud budou měniče namontovány v horní části rozvaděče, tak na mobil neuvidíte, v dolní části vás zase budou za chvilku bolet záda. Proto je použité této aplikace specifické, i když umí věcí jako plnohodnotný software.
Pro složitější nastavení použijeme raději software Connect. A pro spojení s měničem takový sériový kabel s převodníkem, z jedné strany RS485 z druhé RS232.

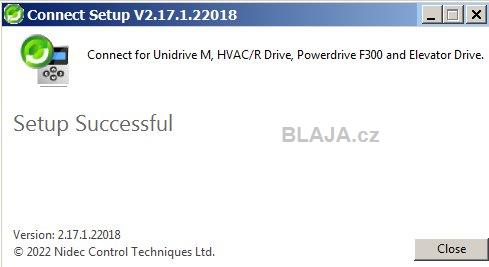

Software je zdarma ke stažení na webu výrobce zde. Musí se jednat o verzi minimálně 2.17, nižší verze tento nový měnič S100 neznají.

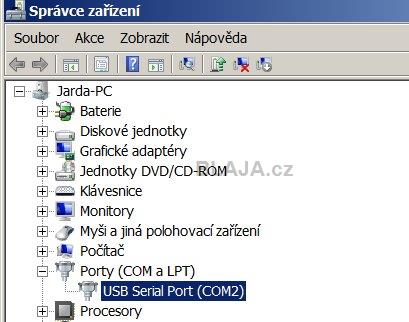

No a většina uživatelů ještě použije nějaký USB sériový port, notebooky pevný RS232 port již většinou nemají.

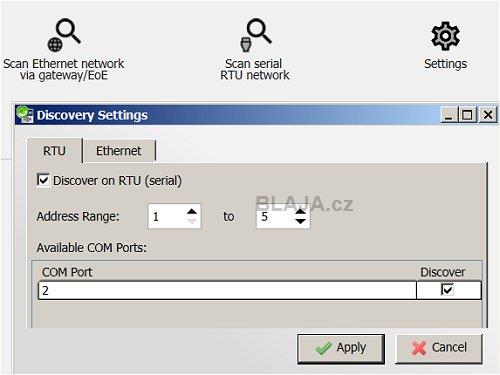

Pak už jen stačí potvrdit nastavení komunikace v software Connect a vyhledat měnič. Funguje to rychle, viz videoukázka v závěru.
Samotný software je standardní, univerzální, slouží pro nastavení celého portfolia měničů Control Techniques.
Klikněte na obrázek pro zvětšení

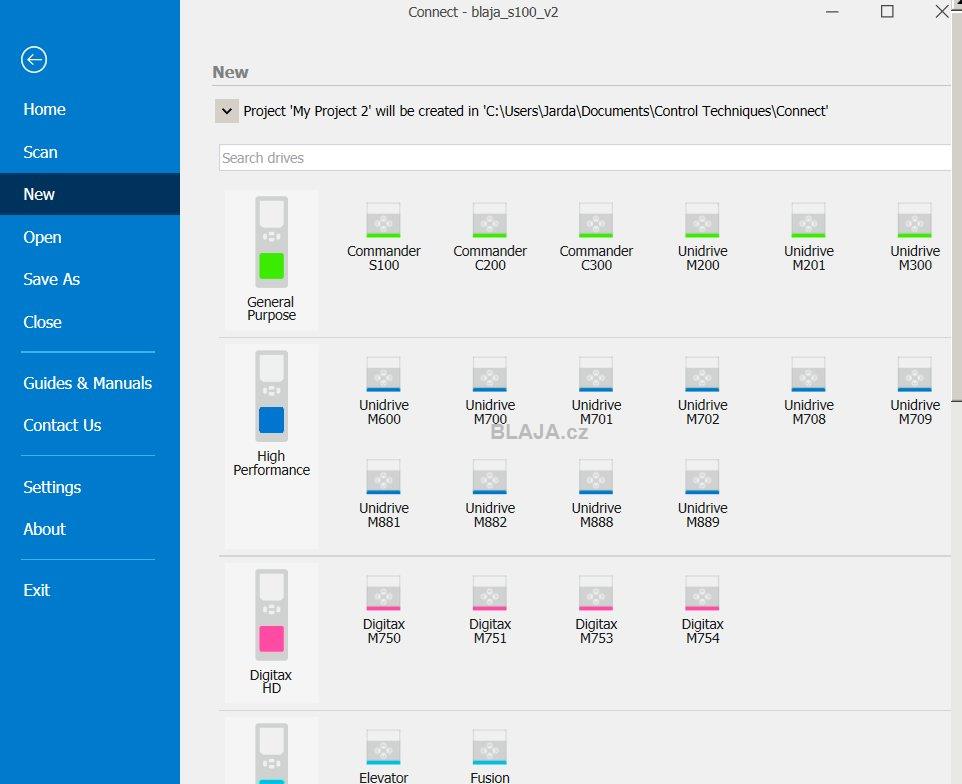

Ukázka prostředí software Connect, dá se vše vyzkoušet i off-line.
Klikněte na obrázek pro zvětšení

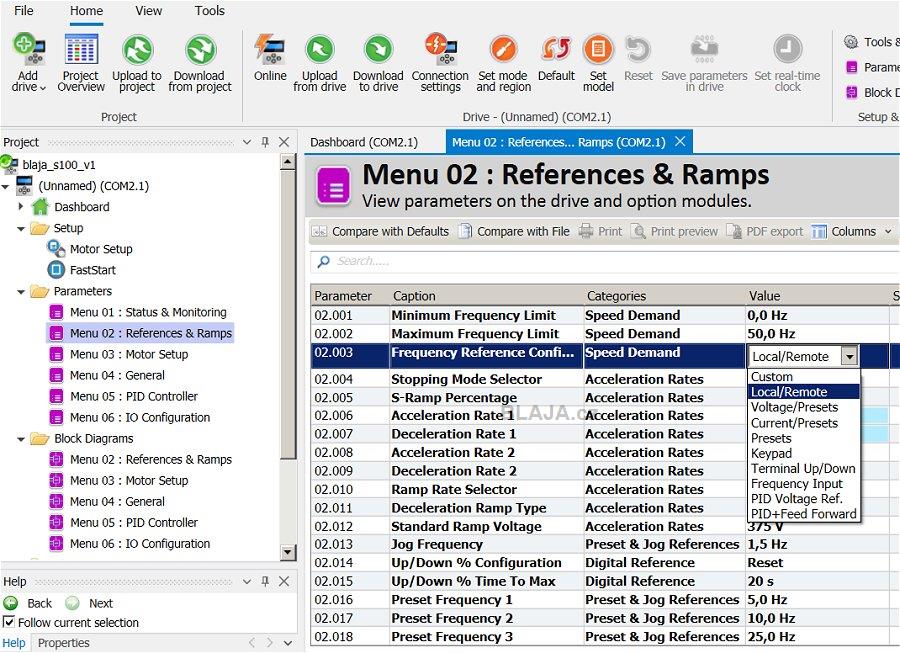

A každý parametr v měniči měnit podle možností.
Klikněte na obrázek pro zvětšení
Samozřejmě kopírovat parametry do měniče nebo naopak.
Koukněte na videoukázku, jak nám to s měničem S100 fungovalo. Three minutes video. :)
https://www.youtube.com/watch?v=Qu165Lx2czk&feature=youtube.
Závěr:
V prezentačních materiálech Control Techniques je hezky vidět například klonování parametrů přes mobil, což může být pro spoustu uživatelů výhoda, nepotřebujete notebook ani komunikační kabel, stačí jen mobil, Stejně jako pro zálohování parametrů, načtení chyb z logu a stavu měniče.
Jednoduchou a rychlou změnu parametrů uděláte přes klávesnici a displej měniče, načtení parametrů pak přes mobil a detailnější nastavení měniče zase přes Connect software.
Jaroslav Blažek
