Protože očekávaných nových věcí a hlavně vlastností bude opravdu moc, nastíníme si jen několik zajímavostí, jak nám byly prezentovány společností Siemens, detaily a celkový přehled na odkazech v závěru článku.
|
Již na jaře vydaný TIA portal V12, bude pro další funkce doplněn o SP1, tedy veškerou potřebnou softwarovou podporu bude obsahovat Service Pack 1. Kdy přesně bude SP1 k dispozici není zatím úplně jasné, nějaké zpoždění vzhledem k obsáhlosti nových funkcí pravděpodobně nastane. |
|
|

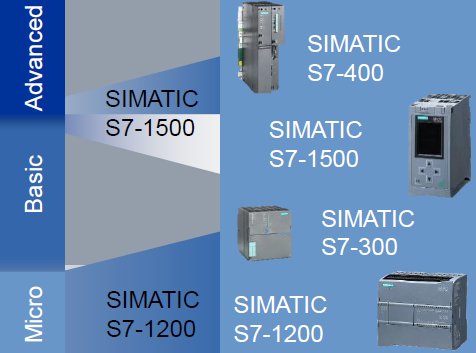

TIA portal V12 (SP1) tedy podle verzí obsáhne všechny v současné době dostupné PLC Siemens řady Simatic jak nových řad 1200/1500, tak stávajících 300/400. Hardware řady 300/400 je dostupné jen v omezenější míře, vyloženě staré kusy v HW konfiguraci již nejsou, o tom jsme ale již psali v článku ohledně S7-1500. |
|
|
Neboť TIA V12 (SP1) obsahuje podporu hlavně nových PLC řady 1500, heslovitě uvedené inovace se týkají hlavně této řady, ale společné věci platí i pro S7-1200, jak uvidíme dále. Klikněte si na obrázek pro zvětšení. |
|
|

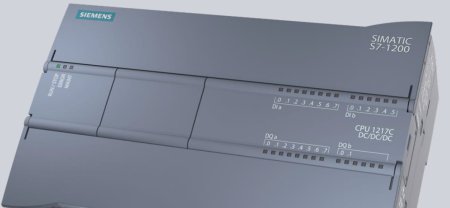

Jako první novinka bude, k dispozici nová nejvýkonnější CPU1217C řady S7-1200. Tahle PLC poběží na firmwaru 4.0, což je další obrovská změna. Tento firmware 4.0 bude i na stávajících PLC této řady, ovšem podobně jako při přechodu z verze 2.2 na 3.0 nepůjde firmware nahrát do starších CPU, neboť řada s FW 4.0 poběží na novém "železe". Uvolnění CPU s tímto FW na trh není zatím přesně potvrzeno, necháme se překvapit na závěr roku, změny jsou opravdu obrovské. |
|
Z důležitých parametrů CPU 1217C vybíráme:
* 125KB pracovní paměti (work memory), 4MB zaváděcí paměti (load memory).
* pouze v provedení DC/DC/DC.
* 1.5V diferenční vstupy / výstupy pro řízení rychlosti v otevřené smyčce a polohování.
* 2 analogové vstupy / 2 analogové výstupy.
* rychlost vykonávání bitových operací 80ns.
* 6 vysokorychlostních čítačů HSC až do frekvence 1MHz.
* 4 pulzní výstupy PTO max. frekvence 1MHz.
|

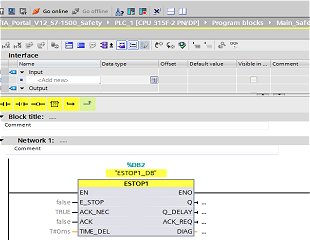

Jak je vidět z obrázku, nový FW 4.0 v CPU přinese například integrované safety funkce, tedy žluté bloky, tak jak je znáte z klasického Step7, což umožní náhradu standardních bezpečnostních relé a jednoduchou integrace do stávajících automatizačních programů a struktur. |
|
|
V oblasti komunikace FW 4.0 přinese mimo jiné Profinet I-Device, tedy jednoduchou konfiguraci pro CPU S7-1200 a jeho připojení k jednotce master čtením & zapisováním do procesního image. To bude zajímavé v praxi. |
|
Z dalších nových vlastností, které přinese FW 4.0 v S7-1200:
* Simulátor v TIA nabídne možnost kompletního vyzkoušení a otestování programu bez nutnosti použit reálný HW. Ten jsme si již představili v minulém článku.
* Ochrana Know How heslem zamezí 3 straně otevírat programové bloky a tím přistupovat k jednotlivým algoritmům.
* Vyšší ochrana proti kopírování nabídne například svázání jednotlivých bloků programu se sériovým číslem paměťové karty nebo PLC.
* Editování DB online, jednoduché změny v datových blocích budou možné v režimu online během běžícího CPU.
* Receptury nabídnou jejich uložení přímo v interní nebo externí paměti CPU.
* Nový PID Compact / PID 3-Step V2.0 pro S7-1200 bude stejný jako v S7-1500.
Více o dalších novinkách pod FW 4.0 na odkazu v závěru článku.
|
Pro využití nových možností pro diagnostiku budou mít PLC integrovánu funkci trace pro rychlé a efektivní uvedení aplikací do provozu, jednoduché hledání chyb atd. |
|
Funkce trace bude s drobným omezením stejná jakou u PLC řady S7-1500, tedy:
* Záznam až 16 různých proměnných do oddělené části paměti PLC (mimo work, load a retentivní paměť)
* Podpora více záznamů najednou (multiple trace-jobs)
* Cyklický záznam (real-time)
* Více možností spuštění záznamu
* Spuštění záznamu nezávisle na PLC pro jednodušší detekci sporadických jevů
* Export naměřených hodnot v souborech csv a ttrec
|
Pro uživatele starší, ale výborné řady PLC S7-200, bude na podzim oznámeno s ročním předstihem ukončení prodeje v 10/2014. Dalších následujících deset let bude S7-200 dostupná jen jako náhradní díl, tedy s objednáním přes náhradní díly a za ceníkovou cenu s nějakým navýšením. Finální ukončení prodeje se pak datuje k 10/2023. Hm, s tímto Simatikem se dělaly parádní věci a s jednoduchým SW. |
|
|
Protože pro novu FW řadu bude nezbytný TIA portal V12, připravil Siemens výbornou možnost přímého upgrade z verze 10.5 na verzi 12, tedy bez nutnosti vlastnit verzi 11, za velmi zajímavou cenu, ovšem s omezenou dobou platnosti. |
|
Závěr:
Je nezbytné připomenout, že všechny PLC S7-1200 s FW4.0 bude možné programovat pouze v TIA V12, hardware nebude možné dodatečně instalovat do V11 a nové PLC budou mít nová objednací čísla. Jakmile budou CPU s FW 4.0 uvolněna pro trh, CPU S firmwarem 3.0 nebudou běžně v nabídce. Budete proto potřebovat také nový TIA portal V12. Kdy tahle akce přesně nastane, zatím není potvrzeno, předběžné zprávy hovoří o již zmiňovaném zpoždění v podzimním uvedení na trh.
Rychlý a jednoduchý přístup k aktualitám a novinkám z oblasti Mikrosystémů – LOGO!, SIMATIC S7-200 a S7-1200 využijte možnost registrace na webu www.siemens.cz/micro.
Pro některé ukázky byly použity upravené obrázky se svolením společnosti Siemens Česká republika.
Jaroslav Blažek
