Sledovat a vyhodnotit překročení nebo naopak snížení protékajícího proudu obvodem vyžaduje spousta aplikací. Modul PMA20 od společnosti Lovato Electric to zvládne jednoduše a v širokém rozsahu, my si jej vyzkoušíme v obvodu stejnosměrného proudu.
|

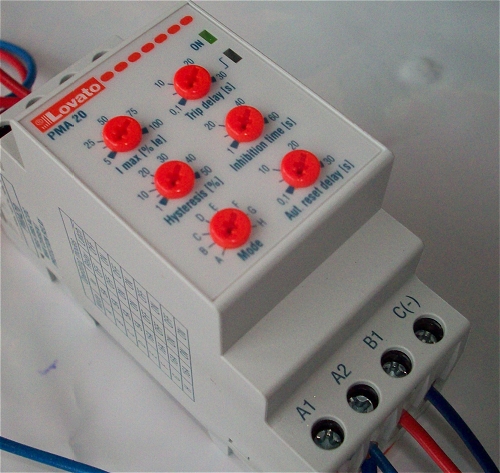

Přístroj je vestavěn do standardního modulu o rozměrech 38 x 90 mm, hloubka zabere 60 mm. Samotné měření proudu je přímé nebo přes proudový transformátor. Z přední strany vyhovuje krytí IP40.
|
|
|
Modul je navíc z každé strany potištěn, takže není vůbec nutné číst nějak podrobně přibalený leták. Připojení je velmi jednoduché, napájení v tak širokém rozsahu, že je můžete připojit v podstatě na "jakékoliv dráty", snad jen s vyjímkou 400VAC.
|
|
|
I verze módu, který se nastavuje jedním z přepínačů, ve kterém přístroj pracuje, jsou celkem srozumitelné. Vždy 5A nebo 16A pro maximální hodnotu, dále funkce NO/NC relé a v poslední sloupci paměť přístroje. Pro tuto variantu je vyveden na svorku "Y" resetovací vstup, jak je vidět i na video ukázce funkce.
|
|
|
Vyzkoušíme si tedy vše na živo, jak to bude fungovat. Nastavení je možné provádět za chodu, přístroj na Vás vždy na několik sekund zabliká oběma LED a hotovo, je přestaven.
|
|
|
Horní zelená LED informuje o napájení modulu, červená pak indikuje překročení nastavené hodnoty. Ta se dá nastavit v rozsahu 5 až 100% Ie, kde Ie je buď 5A nebo 16A.
|
|
|
Červená LED nám právě signalizuje překročení nastaveného proudu v obvodu.
Celé nastavení přístroje je patrné z popisu jednotlivých přepínačů, funkce například většího zpoždění při dosažení komparace "Trip delay", je pak signalizována blikáním červené LED.
|
|
Závěr:
Možnosti použití modulu jsou všestranné, od hlídání přítomnosti stejnosměrného proudu třeba u magnetu na brusce, až po sledování AC proudu primární stranou transformátoru, kdy v sekundárním obvodu není možné nic připojit. V této řadě Lovato MODULO výrobce nabízí spoustu dalších hlídacích přístrojů od napětí, fází, sledu fází, proudu, frekvence, časových variant relé a podobně.
Jaroslav Blažek
