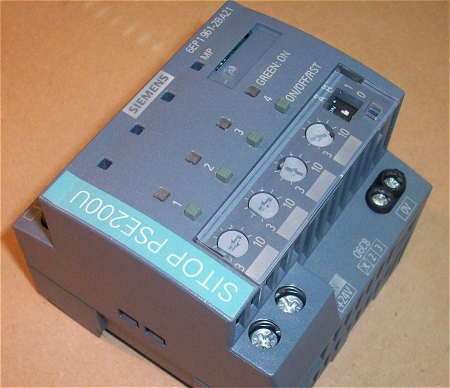

Tohle na Vás vypadne z balení. Na to že přes tuto "krabičku" dokáže téci 40A stejnosměrného proudu je celý modul sympaticky malý, stačí mu šířka 72mm, výška 80mm a hloubka také 72mm.

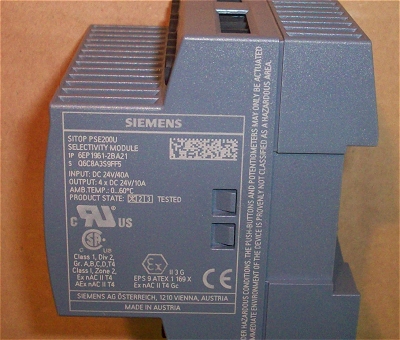

Montáž samozřejmě na DIN lištu, výrobce nabízí několik verzí přístroje, tento konkrétní s označením 6EP1 961-2BA21 disponuje, kromě čtyř výstupních kanálů ještě reléovým kontaktem který signalizuje přetížení a následné rozpojení patřičného kanálu. Dále jej přes resetovací vstup můžete po aktivaci opětovně uvést dálkově do provozu, pokud nechcete použít automatický restart po přetížení.

Vnitřní zapojení je takové standardní, odpojování zátěže se děje samozřejmě elektronickou cestou, nic v přístroji neklape.

Celý modul můžete připojit za 40A zdroj, proto je vybaven dvěma většími svorkami pro připojení přívodního napětí patřičným průřezem vodičů. Takový zdroj proudu už není žádná legrace, je to taková menší svářečka. Nulová svorka je menší, slouží pouze k napájení elektroniky modulu. Nastavení proudového omezení každého kanálu je možné pomocí ocejchovaného otočného "potenciometru".

Pro takové měření jsou ještě bezvadné ručkové přístroje, univerzální AVOMET je již historie, ale funkční.

Nejdůležitější je vypínací charakteristika modulu pro každý kanál, přičemž proud je nastavitelný v rozmezí 3 až10A na kanál. Pokud je to mnoho, Siemens dodává ještě variantu s nastavením 0,5 až 3A.

Zkusili jsme si to jen orientačně, nějaké přesné měření není účelem testu, zcela jistě jej mnohokrát dělal výrobce.

Nechtěli jsme modul zatěžovat na plno, k dispozici jsme měli jen 10A zdroj, takže limitní nastavení bylo 4A.

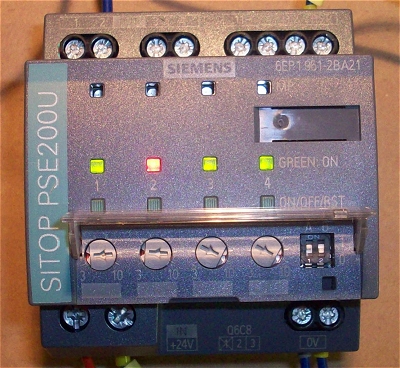

Malé přetížení kanálu do 130% je signalizováno blikáním zelené LED, pokud za cca 5 sekund nedojde k odlehčení, kanál se vypne. Stejně jako při vyšším přetížením kdy vypnutí nastane okamžitě, přesně podle charakteristiky. Po aktivaci  ochrany, dojde za cca 20 sekund k uvolnění kanálu a ten je možné ručně, automaticky, nebo dálkově znovu zapnout.

Dva DIL přepínače vpravo slouží k nastavení režimu modulu, podle tabulky níže.

Tohle je funkce, která není zase až tak obvyklá u jiných obdobných zařízení. Můžete si nastavit zapojení jednotlivých kanálů po zapnutí napájení modulu. Je to jasné z tabulky, okamžitě se aktivují všechny kanály najednou, po časovém zpoždění 25 respektive 100ms, nebo dokonce až po zatížení předešlého kanálu. To vše vhodně zamezí proudovým rázům při zapnutí zařízení.

Vše je OK, po instalaci modulu stačí změřit skutečný odběr a podle toho pak upravit proudové nastavení jednotlivých kanálů.

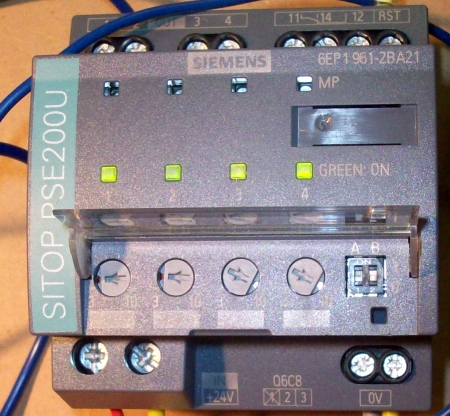

Nahoře vpravo je vidět ještě vyvedený signalizační kontakt a resetovací vstup modulu.

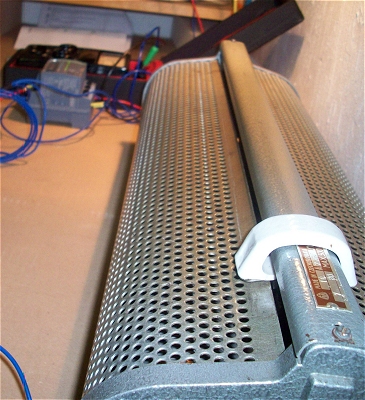

Takhle jsme vše zkusili za Vás. Je vidět, že zdaleka největší přístroj byl zatěžovací "šoupák", který unese 10A, odpor každé větve cca 7ohmů.

Ukázka zatížení a funkce napěťového selektoru PSE200U.

Klikněte si zde pro otevření videa v samostatném okně.
