Řídící jednotky jsou mozkem každého systému Control4. Umožňují ovládat a zautomatizovat v podstatě libovolnou část vašeho domu, ať již jde o osvětlení, topení, zabezpečení, spotřebiče, třeba i domácí kino, hudbu a další. Každý model jednotky vám nabízí efektivní ovládání celého domu a umožňuje postupně vybudovat váš vysněný inteligentní dům.
|
To co můžete vidět na obrázku, není řídící jednotka, i když to tak ze spousty různých letáků někdy může vypadat, ale jen její vizualizace, respektive monitor, nebo televizní přijímač. Samotná jednotka může být umístěna například v poličce pod televizí, ve skryté instalaci za televizí, nebo kdekoliv Vám bude vyhovovat. |
|
HC-250 je univerzální a rychlá, snadno se do ní přidá ovládání místnosti, domácího kina či menšího systému centralizované správy hudby a filmu. Silný 1GHz procesor zaručuje rychlou odezvu a přehledné interaktivní ovládání s okamžitou odezvou z dotykového panelu, dálkového ovladače a menu na TV.
|
Protože ovládat vše v domě jen z jednoho místa není moc elegantní, k řídící jednotce je možné bezdrátově připojit menší dotykové panely a samozřejmě i chytré mobily. |
|
|

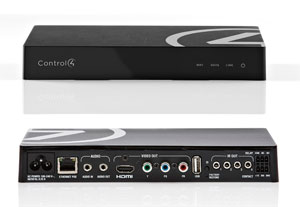

A tady už je zmíněná řídící jednotka. Pro nezasvěcené může připomínat třeba multimediální přehrávač, nebo cokoliv jiného ze spotřební elektroniky. Tato krabička má ale v sobě vlastní operační systém, který je srdcem celého ovládání a umožňuje se spojit s většinou řídících systémů ovládání domu od různých výrobců. Zcela jistě bude zajímavé si uvést několik základních technických parametrů:
Napájení jednotky 100-240V str. 50-60Hz
|
|
|

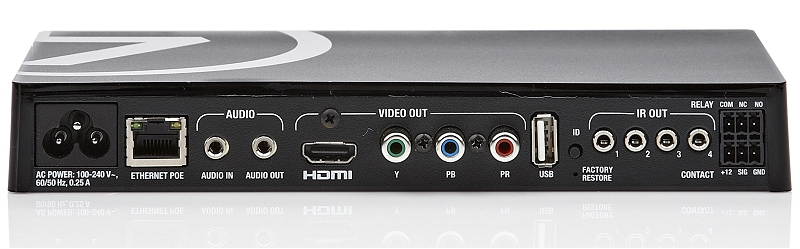

Všechny porty a připojení jsou ze zadní stran přístroje. Klikněte si na obrázek pro zvětšení. |
|
|
Jako u každého přístroje, který funguje přes televizi, je pro ovládání vhodný dálkový ovladač. Ty existují v jednodušší verzi SR-150 bez displeje pro ovládání systému přes menu na TV obrazovce, nebo komfortnější SR-250 s přehledným OLED displejem. Ten kromě běžného ovládání domu pomocí menu na TV, nabízí na displeji textové menu umožňující ovládání i bez TV. |
|
|
Bez spojení s nějakým řídicím systémem domu nebo ovládání osvětlení, by byla řídící jednotka prakticky bezcenná. HC-250 stejně jako ostatní Control4 jednotky se dokáže s pomocí vlastních driverů připojit k různým domovním řídicím systémům, načíst je a přiřadit k nim své předdefinované ovládání. Například připojení komunikačního a vizualizačního interface CKOZ-00/03 pro rádiový systém Xcomfort, umožní přímo ovládat všechna zařízení připojené k interface, tedy aktory, vypínače, vstupy/výstupy, panely atd. Jednotka HC-250 je plně otevřená těmto systémům: KNX/EIB , LEGRAND Bticino MyHome, FOXTROT, INELS2, EATON XComfort RF, Nikobus, ABB Ego-n, Gild. Pracuje se na ovladačích pro Loxone a dalších. |
|
|
Jeden z dalších způsobů propojení přístrojů k HC-250 je přes integrované "ZigBee Pro" rozhraní. To na rozdíl od staršího "ZigBee" již nepoužívá topologii strom, ale místo toho využívá náhodné přidělování adres s mechanismem detekce kolizí adresování. Použití ZigBee Pro proto umožňuje, mimo jiné, rychle založení potřeby komunikace mnoha jednotek (například senzorů) k jedné "centrální" jednotce a tím připojení aktorů, ovladačů, stmívačů a podobně. Jen je potřeba dát pozor, aby tyto prvky byly určeny pro ZigBee komunikaci, bezdrátových řešení je totiž více typů. V praxi je ovšem v domě pro ovládání a zapínání světel nejvíce prvků a nemusí být vždy ideální směrovat je všechny do řídící jednotky, proto se třeba logika a různé podmínky ovládání osvětlení řeší samostatným systémem (třeba PLC Foxtrot) a HC-250 pak jen načte konfiguraci PLC a definuje ovladače. |
|
|

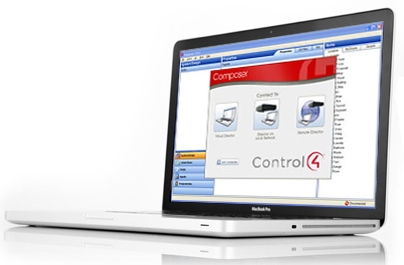

Pokud se nespokojíte s vygenerovaným ovládáním HC-250, je možnost upravit si dále ovládání pomocí software Composer Home Edition. |
|
|
Poslední HE aktuální verze tohoto nástroje je 2.1.1 a instalace není nikterak problematická, stačí několik minut trpělivosti. Ovšem správná instalace staženého nástroje ještě neznamená, že vše půjde jako po másle. Právě stažená HE verze vyžaduje registraci a on-line návaznost na konkrétní řídicí jednotku, takže nástroj bez toho ani nespustíte. Je to pochopitelné, tato verze je určena jen pro práci s jednotkou. |
|
|
Jak ale software funguje a jak se s ním aspoň v krátkých ukázkách pracuje, si ukážeme v dalším článku, neboť díky velké vstřícnosti zástupců společnosti Control4, máme k dispozici verzi která je funkční i tzv. off-line, takže si předvedeme, jak vůbec nástroj vypadá, jak se dům programuje a také ukázku ze skutečné funkční aplikace. Je to rozhodně zajímavé a budete překvapeni, jak je spousta věcí podobná s tím co znáte. |
|
V záplavě různých více čí méně povedených videí ohledně řídicích jednotek Control4 jsme vybrali ukázku, jak to vypadá při prvním spuštění a nastavení HC-300, což je obdobné jako pro HC-250 a dále praktickou ukázku ovládání některých částí domu přes dotykovou obrazovky systému Control4:
|
První oživení řídící jednotky HC-300 systému Control4.
|
|
Skutečné ovládání přes dotykový displej systému Control4
|
Závěr:
Všechno se vyvíjí stejně jako tyto řídící jednotky, pro které výrobce nabízí vždy novou verzi operačního systému (pokud se tomu dá tak říkat). Nyní v aktuální verzi 2.1 nabízí například uživatelská tlačítka "one-touch" pro rychlý přístup, rozšířenou podporu 20 jazyků včetně češtiny, spořič obrazovky z oblíbených fotografií, novou utilitu pro ovládání bazénu, nový vylepšený termostat, ovládání hudby atd. Aktualizace OS se pak provádí přímo z menu přístroje.
Jaroslav Blažek
