Téměř každé PLC nové řady může mít přímo v sobě webový server, stačí jej správně parametrizovat v konfiguraci stanice a podívat se, co nabízí ve své základní variantě. V továrním nastavení je funkce web serveru vypnutá, zkusíme ji zapnout a podívat se, co vše k vlastnímu chodu potřebuje.
|

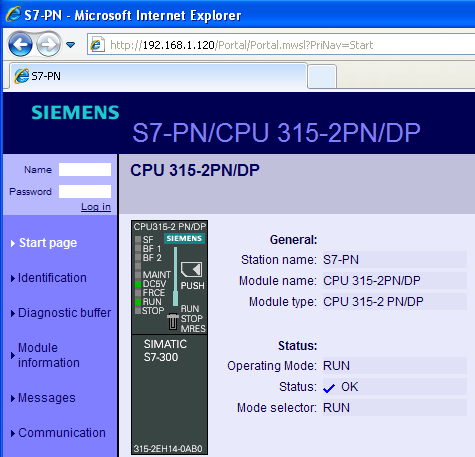

Pokud vše funguje, stačí při připojeném PLC do Ethernetové sítě zadat jeho IP adresu a web server jede. Než ale uvidíme tento obrázek v internetovém prohlížeči, je nezbytné provést nějaké nastavení.
|
|
|
Naše PLC je připojeno přes PN port do Ethernetové sítě s adresou 120. Ostatní adresy jsou I/O periferie s Profinet interface. |
|
|

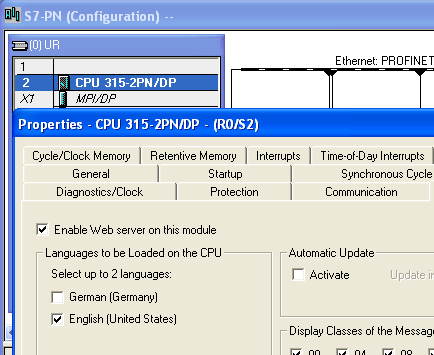

Web server je nejprve nezbytné uvolnit v HW konfiguraci, včetně jazyku. |
|
|
Jenomže pro správnou funkci vyžadují soubory s web serverem dost paměti, takže v případě pokusu o nahrání systémových dat do PLC s malou MMC kartou se web server do PLC vůbec nenahraje. |
|
|

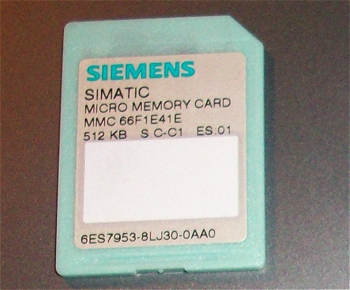

Musel jsem si půjčit od kolegy větší kartu, tímto mu děkuji. Pak snad bude všechno OK. |
|
|

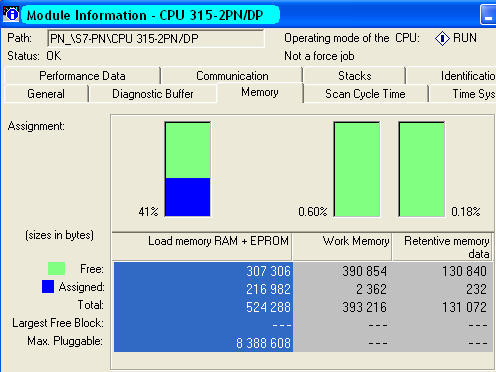

Pak už nahrání proběhlo v pořádku a je vidět, že web server opravdu zabere velké množství paměti i z 512KB karty. |
|
|
Další poznámka, v případě využití web serveru je výhodné provést update firmware v PLC na poslední možnou verzi, neboť rozdíly a možnosti v samotném web serveru jsou veliké. Stačí se podívat na ukázku dvou PLC s různým firmwarem. Kliknutím na obrázek se ten zvětší.
|
|
|
Pak už funguje vše okamžitě, včetně diagnostického bufferu. Všechny data zobrazované web serverem nejsou automaticky obnovována, takže pro aktuální zobrazení je nezbytné vždy obnovit stránku ručně. |
|
|
Samozřejmě zde už je možné zobrazit stavy proměnných v PLC. Formáty jsou standardní pro Simatic S7. |
|
|

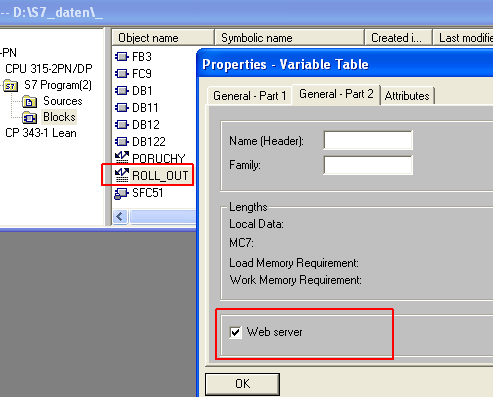

Dokonce je možné zobrazit pomocí web serveru také tabulku proměnných, kterou máme vytvořenou v projektu Step7. Stačí uvolnit ve vlastnostech VAT tabulky její zobrazení přes web server. Standardně je totiž tato funkce vypnutá. |
|
|
Pak už se v prohlížeči zobrazí kompletní VAT tabulka, včetně komentářů na jednotlivých řádcích. Hodnoty v tabulce se zde také nemění periodicky, ale opět je musíme obnovit ručně. Kliknutím na obrázek se ten zvětší. |
|
Závěr:
Jako základ je tento webový server dostatečný, uživatelské obrazovky serveru je možné si ještě vytvořit individuálně, včetně automatického obnovování zobrazovaných hodnot.
Jaroslav Blažek
Doplňující odkazy k článku:
Siemens PLC S7-315 PN/DP: http://support.automation.siemens.com/WW/view/en/36816516
Update CPU 315 PN/DP: http://support.automation.siemens.com/WW/view/en/40360647
