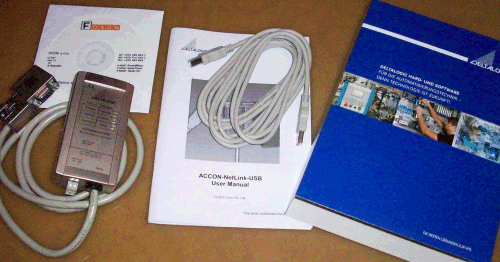

Z krabice velikosi knihy na Vás vypadne manuál, USB kabel, adaptér a nezbytné CD s ovladači. CD obsahuje informace, drivery a manuály nejen od adaptéru, ale i od všech ostatních produktů firmy Foxon s.r.o., která je u nás oficiálním prodejcem firmy Deltalogic. To je bezva, neboť určitě zjistíte jako já, co by se ještě mohlo v této oblasti hodit.

Samotný adaptér má možnost připojení externího napájení 24VDC, pokud ale máte notebook s běžným USB portem, není napáječ potřeba. Adaptér se napájí 5V přímo z USB, což je obrovská výhoda, není nutno ještě hledat někde zásuvku pro zdroj. A naopak, pokud jej umístíme staticky k PLC napájíme adaptér ze Simaticu.

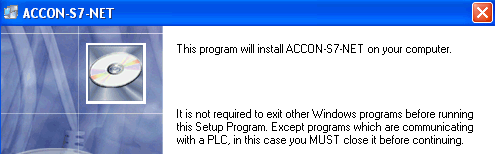

Protože se instalují v postatě dva drivery, je nutné dodržet určitý postup. Je to sice popsáno v přiloženém manuálu, ale tady je to krok za krokem teď a česky. Takže adaptér zatím do USB nezapojujeme, a jen ze složky "Driver" spustíme instalátor, tedy soubor SetupAcconS7Net.exe.

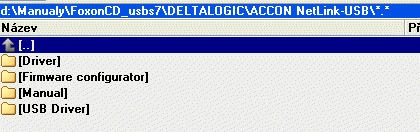

Složka Driver obsahuje instalátor driveru do Stepu7, složka Firmware configurátor nástroj na update firmwaru (bude o něm řeč dále) samotného adaptéru, složka Manual manuály v němčině a angličtině a nakonec ve složce USB driver je driver USB který budeme potřebovat později.

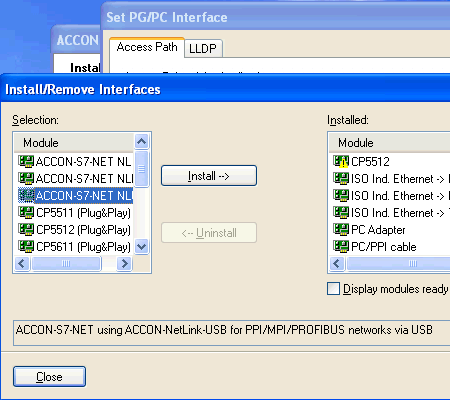

Samotný instalátor si v dalším kroku otevře okno "Set PG/PC interface" ze Stepu7 nebo SimaticNET a v něm instalaci dalšího interface. Vybereme v levé části "ACCON S7-NET ussing ACCON-NetLink-USB for..." a tlačítkem Install potvrdíme.

A je to tam, na pravé straně okna je vidět nainstalovaný nový interface ACCON-S7-NET NLUSB. Klikneme na "Close" a okno zavřeme.

Teď v otevřeném okně nastavíme jaké připojení má být aktivní, buď necháme přednastavené MPI, nebo použijeme Profibus, eventuálně pro PLC Simatic řady S7-200 zvolíme PPI. Potvrdíme tedy tlačítkem OK nejběžnější připojení MPI.

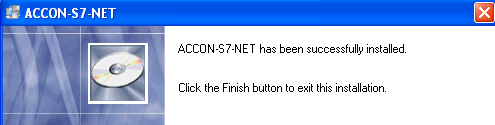

Instalátor nám ohlásí uspěšnou instalaci dalšího interface do Stepu7.

První polovina instalace je tedy za náma.

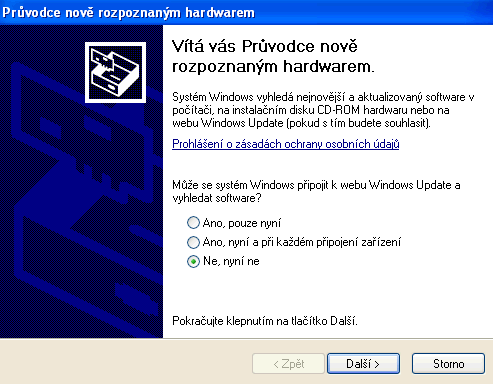

Teprve teď připojíme do USB slotu adaptér a počkáme než Windows zjistí, že je připojeno něco čemu nerozumí. Nenecháme se zmást variantou, že by se na webu Windows Update našel ovladač a zvolíme nespodnější variantu, "Ne, nyní ne".

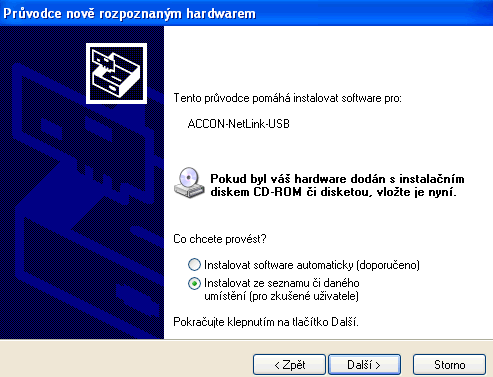

Začíná druhá polovina, a to  instalace USB driveru pro adaptér.

Automaticky se tady nic nenainstaluje, budeme muset zadat cestu k USB driveru sami a tím se z nás stávají zkušení uživatelé. Ovladač máme přichystán někde na disku nebo na přiloženém CD.

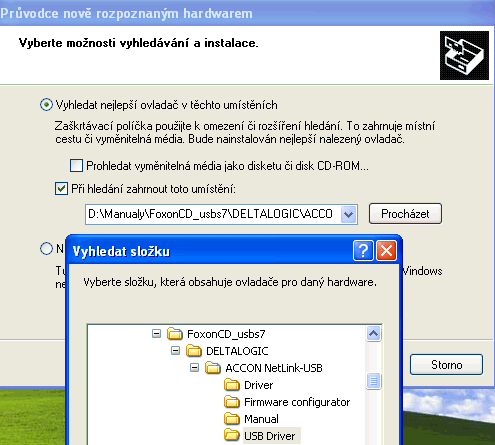

Teď musíme najít tu správnou cestu k USB driveru pro adaptér. V patřičné složce se musí nacházet soubor  ACCON-NetLinkUSB.inf a drvxusb.sys.

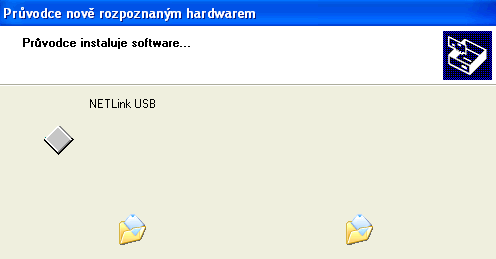

Byly tam, takže už to jede, NETLink USB. Jen chvilku vydržet, nic se nekouslo.

A je to. Všechno dobře dopadlo, Windows Vám dokonce v pravém dolním rohu slušně oznámí, že adaptér je OK.

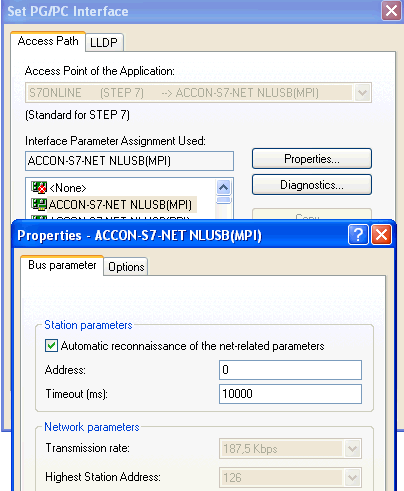

Teď už spustíme Step7 a v něm v nastavení "Set PG/PC interface" zkontrolujeme co se bude používat pro spojení na PLC SImatic. Ve vlastnostech MPI připojení je vidět, že byla správně detekována rychlost MPI portu na PLC.

Pokud chceme jiný typ spojení tak můžeme nastavit Profibus všechny varianty s rychlostí až 12Mbps.

Taky PPI, tedy spojení na Simatic S7-200 s rychlostí až 187,5Kbps, která není tak úplně běžná pro některé jiné adaptéry.

Dělat s S7-200 při rychlosti jen 19,2Kbps je pro opravdové fandy, nebo lidi s velkou trpělivostí.

Hotovo. Po kliknutí na ikonu Accessible Nodes (Dosažitelný účastník) v Simatic Manageru vidíme on-line připojení na PLC Simatic. Připojení je rychlé, v on-line režimu není patrné žádné zpoždění, vše se "mrská" jak má a jak je zvykem při použití třeba CP5512.

Nechal jsem ještě jet on-line režim celý den nepřetržitě pro zkoušku stability spojení, vše bez sebemenších problémů.

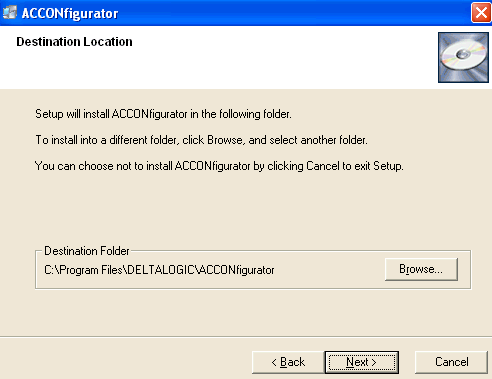

Pro instalaci ACCONfigurátoru spustíme ze složky Firmware configurator soubor SetupACCONfigurator.exe a potvrdíme všechny hlášení až k oknu, kde si můžeme nastavit cestu kam chceme nástroj nainstalovat.

Tohle je samostatný softwarový nástroj a nemá nic společné se Stepem7. Pokud Vám spojení jede, není ani třeba jej instalovat, já jsem ale chtěl vyzkoušet update firmware.

Vše je hotovo za pár chvilek, v menu programy je pak přístupná nabídka na spuštění konfiguráturu.

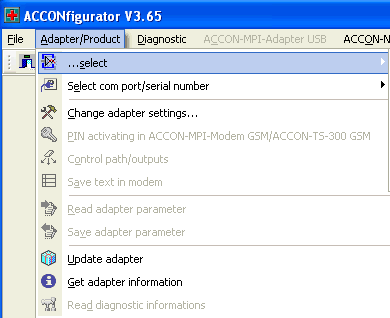

Tento nástroj je společný pro všechny druhy adaptérů od společnosti Deltalogic, proto po spuštění je nutno ve správném menu "...select", vybrat ten náš adaptér.

Ve stejném menu z položky "Get adapter information" dostaneme informace o aktuálním připojeném adaptéru.

Zkusíme opět ve stejném menu updatovat adaptér. Je vidět, že Bios adaptéru je aktuální, ale program by šel povýšit. Takže klik na tlačítko "Update", uvidíme co se stane.

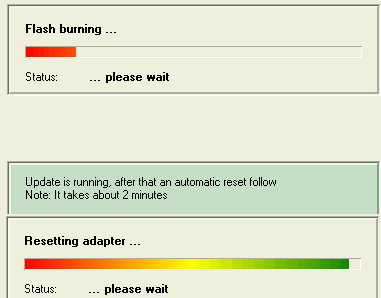

Chvilku to trvá než se data vypálí do "flešky" a poté provede celkový reset adaptéru.

A je to. Všechno je už stejné v posledních verzích.
