Celá instalace není nikterak složitá, ale jak už to u Step7 bývá, spíše časově náročná.

Instalaci jsem vrazil do virtuálního stroje, nechci riskovat nějakou nekompatibilitu s původním Step7 a dalším SIEMENS softwarem. Tato verze 11 bude zatím sloužit jen na pokusy a testy. Ale i ve virtuálním počítači se dá s nástrojem běžně pracovat, spojení s PLC totiž obstará ethernetová karta.

Podle technických údajů na webu SIEMENS je ale kompatibilita s předchozími verzemi a paralerní chod se Step7 V5.x podporována, detaily v odkazu na konci článku.

Podíváme s co všechno se nám nahrne na počítač. Je to celkem jasné, poslední položku jsem vyškrtl, i tak si vše vezme dost GB na disku. Jedna z nejzajímavějších položek je Migrace ze Step7 V5, tedy načtení a převedení projektů vytvořených Step7 V5.x softwarem do Step7 V11.

Můžeme si nastavit i cestu "kam s ním", tedy cílový adresář.

Poslední rekapitulace a jdeme na to. O průběhu instalace nás bude informovat textové hlášení v dolní části okna.

Vlevo dole je vidět, že do skončení instalace zbývá cca 34 minut. Ještě zde to celkem pasuje.

Samozřejmě licence je nutná, tohle je stejný úkon jako v "pětkové" verzi. Zvolíme si poslední možnost.

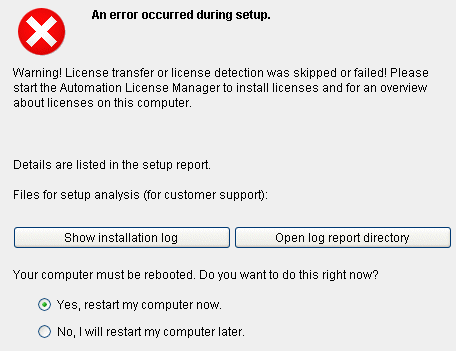

A je to, po restartu by mělo vše fungovat. Celková doba instalace u mě přesáhla dvě hodiny, čekal jsem to ale horší.

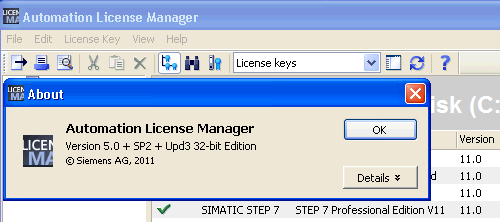

Manažer licencí ve své poslední verzi, funguje bez potíží.

Po spuštění Step7 V11 si ověříme nainstalované verze, veškerý software je již opravdu ve verzi 11.

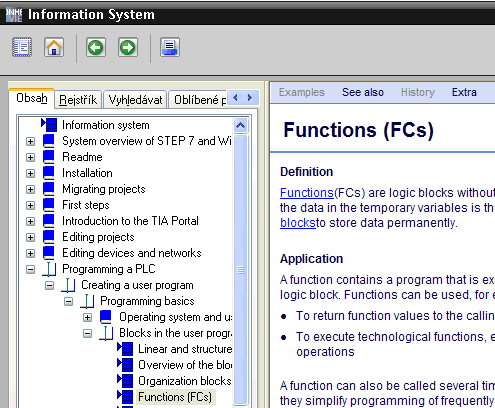

Úplně netradičně upozorním ihned ze začátku na nápovědu, která je podrobná a pomůže Vám při práci s tímto nástrojem. Předpokládá ale aspoň minimální znalost problematiky a orientace v názvosloví.

Podobně jako u nástroje Step7 Basic V10.5 po startu software vybereme možnost co chceme. Zkusil jsem vytvořit nový projekt, migraci projektu a spojení s PLC si necháme na později.

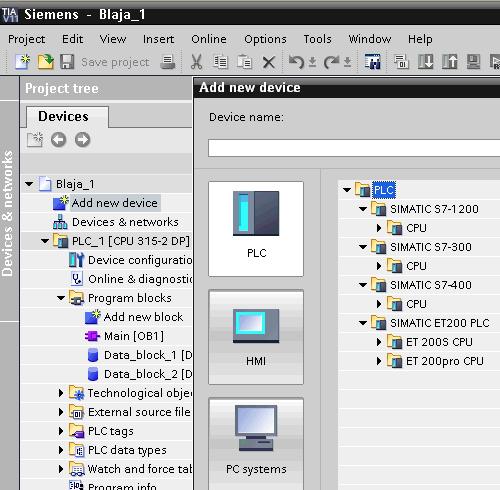

Do nového projektu si přidáme nové zařízení, tedy PLC řady S7-300, dále máme na výběr i ostatní hardware vyšších řad a samozřejmě i stávající PLC S7-1200.

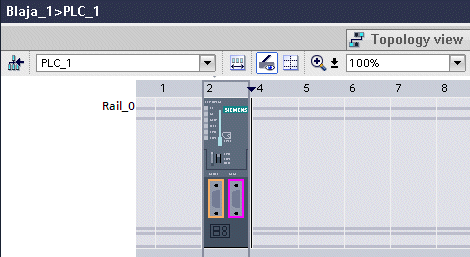

Pokud jste již dělali s nástrojem pro PLC Simatic S7-1200 je vše v podstatě stejné, přibyly funkce a možnosti, které vyžadují vyšší řady SIMATIC. Klasická HW konfigurace ze Step7 V5.x již není, vše se dělá stejně jako pro malé PLC.

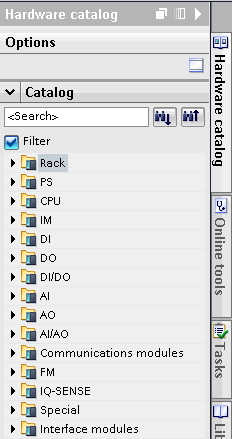

Hardwarový katalog nabízí další moduly a příslušenství, aktualizace se ovšem provádí taky trochu jinak než jsme zvyklí, včetně importu gsd souborů pro Profibus sběrnici. Chce si to vše v klidu vyzkoušet.

Vzhledem k rozsahu celého software není absolutně možné vše vyzkoušet a ukázat. Je to otázka spíše několika denního školení a nebo večerního "samostudia".

Vyzkoušel jsem například vytvoření UDT struktury a následné vygenerování datového bloku podle této struktury. Asi bych si v praxi název struktury přejmenoval na UDT x, jak je člověk zvyklý.

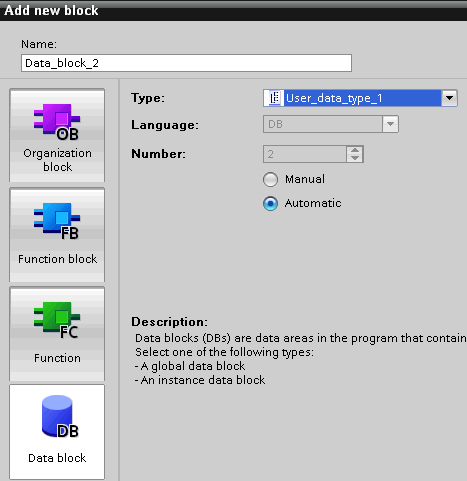

Při následném vložení nového datového bloku jen vybereme typ podle naší UDT struktury. Pokud Vám pojem UDT struktura nic neříká, je to výraz ze Step7 V5.

Vložení ostatních programových bloků je již i pro běžné uživatele PLC Simatic intuitivní.

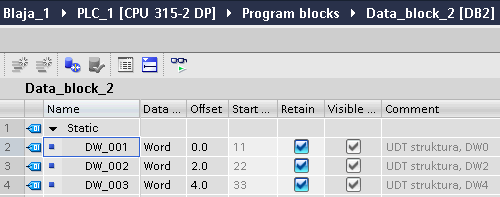

Vygenerovaný datový blok přesně podle UDT.

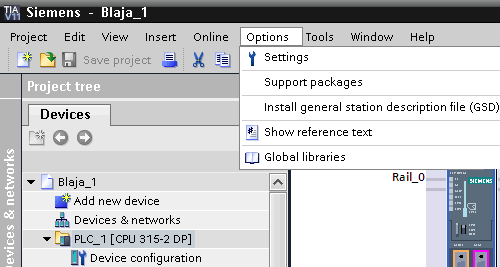

Ještě se podíváme na aktualizace třeba HW konfigurace nebo celého software.

Podporované další doplňky do V11 přidáme buď ze souboru, nebo přímo z internetu. Tam ovšem zatím toho moc není, jen první aktualizace celého software.

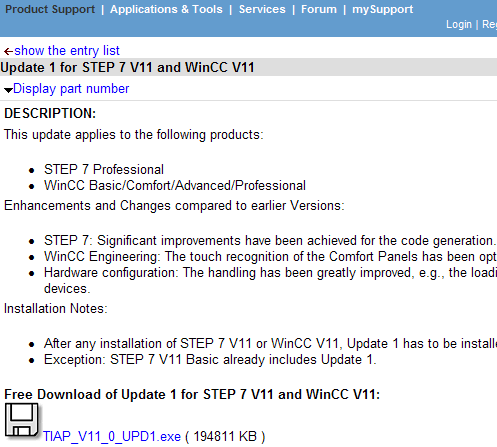

První update do Step7 V11, ani jsem jej neinstaloval, pro naše pokusy se nejedná o významné změny nebo opravy. Uvidíme za pár měsíců, na jaké pořadové číslo update poskočí. Můžete si zkusit zatipovat.

Step7 Professional V11.
