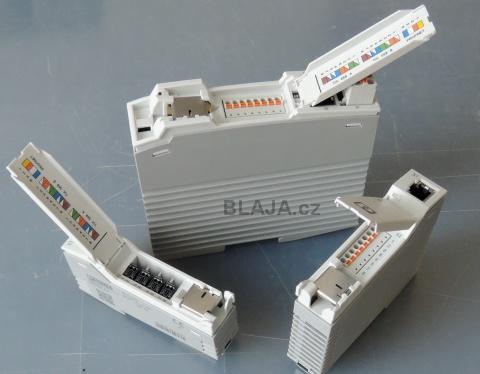

Menší přístroje tzv. propojovací panely Ethernet - PROFINET, větší pak PoE injektor nebo-li napáječ pro zařízení, které vyžadují napájení přes ethernetový kabel, tedy PoE. Zbývá ještě PoE switch, ale ten si ukážeme až dále v článku.

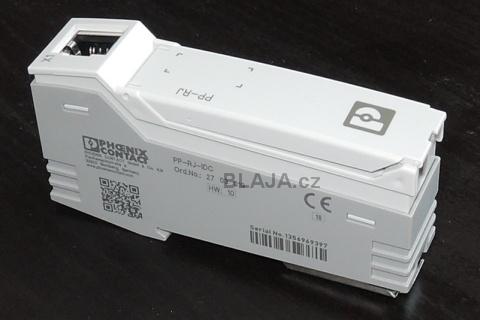

To je ono, propojovací panel PP-RJ-IDC - 2703019. Názvů má tento přístroj několik, setkal jsem se i s adaptérem. Mnozí z vás možná ani neví, o co jde. Přístroj se připevní na DIN lištu v oblasti svorkovnic, z horní strany se připojí Ethernet nebo PROFINET vedení, které bude pokračovat na stroj. Pod víčkem se nachází svorkovnice, která je propojená s RJ45 konektorem a do které se bez žádných přípravků a konektorů připojí Ethernetový kabel od stroje.

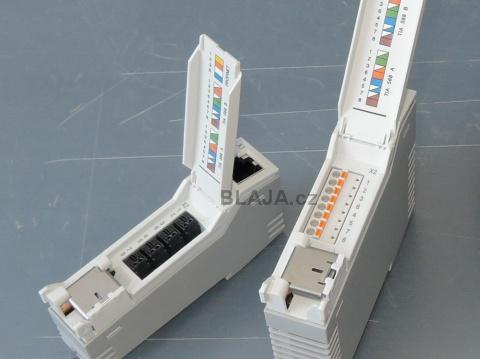

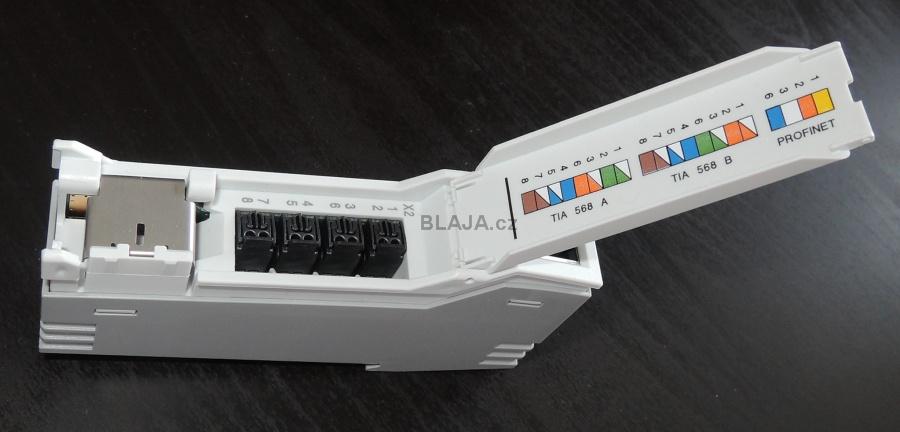

Zde je vše názorně vidět. Pro zapojení je grafické znázornění zapojení kabelů jak pro Ethernet přímý (568B) nebo křížený (568A), tak pro PROFINET. Viděl jsem tohle použití několikrát u větších instalací PROFINET, při kabeláži nejsou potřeba žádné kleště a koncovky, udělá to v podstatě téměř každý. A nemylte se, cena není nijak závratná v podstatě obdobná jiným výrobcům.
Klikněte na obrázek pro zvětšení

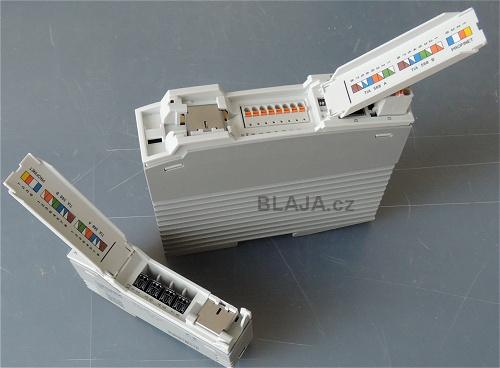

Tyto připojovací panely se dodávají v několika variantách odvodního připojení. Na obrázku máme verzi s IDC konektorem (ten černý), push-in připojením a ještě je dostupná varianta se šroubovými svorkami a také RJ45. Všechny verze mají grafické zobrazení pro připojení na víčku.
Kompletní souhrn všech připojovacích panelů Phoenix Contact najdete tady.

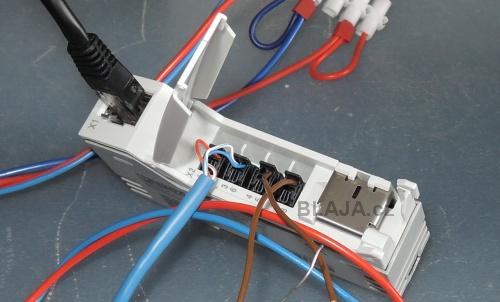

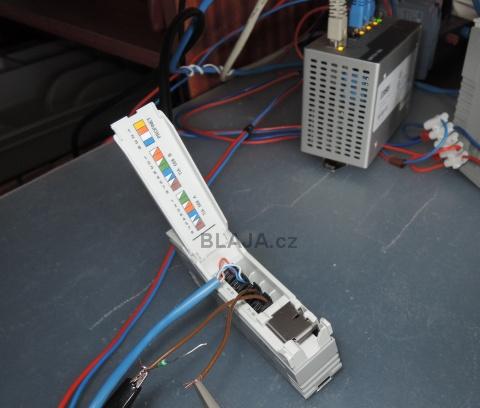

My jsme si z jedné strany připojili RJ45 kabel, dále pokračovali napojením jednotlivých žil a vyvedli ven dvě žíly pro nějakou indikaci PoE napájení. Což není nijak jednoznačné pro změření. Není to žádná žárovka, co se rozsvítí a zhasne, ale o tom bude řeč dále.
Další z výrobků je PoE injektor nebo napáječ INJ 2113-T - 1004066, jak kdo chce. Princip je jednoduchý, z jedné strany RJ45 linka bez PoE a dále pokračuje již PoE vedení. Montáž a použití obdobné jako u propojovacího panelu, jen tento díl vyžaduje samozřejmě napájení a to umí i redundantní připojení, proto ty čtyři napájecí svorky.
Opět seznam injektorů Phoenix Contact najdete zde.

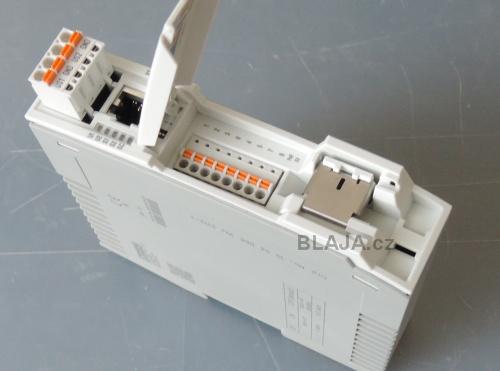

Injektory se dodávají na výstupní straně také ve verzi s konektory IDC, push-in, šroubovými a RJ45. Zde je varianta připojení push-in.
Bez připojeného PoE zařízení se chová jako běžná "spojka" nebo-li spojení kabelů. S galvanickým oddělením zdroje, přepěťovou ochranou, rychlostí 10/100/1000 MBit/s a také rozšířeným teplotním rozsahem - 40 °C až +75 °C. To vše znamená průmyslové provedení zařízení.

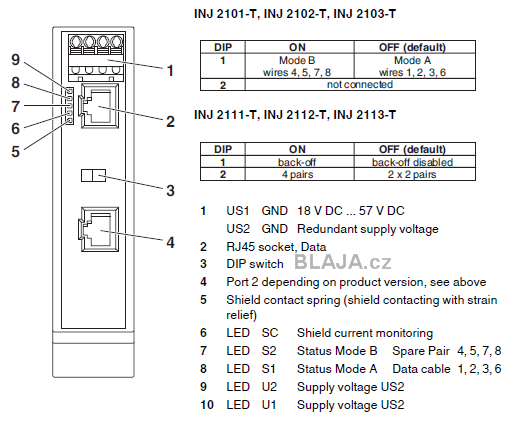

Detaily z katalogového listu, injektor také umí monitorování proudu ve stínění kabelu, což indikuje jednou z LED.

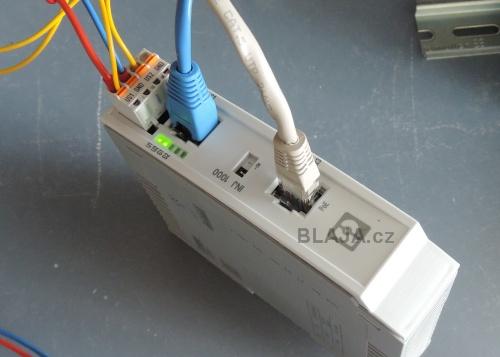

Jak je vidět bez PoE spotřebiče funguje stejně jako by tam nebyl. Verze injektoru s 2 x RJ45..

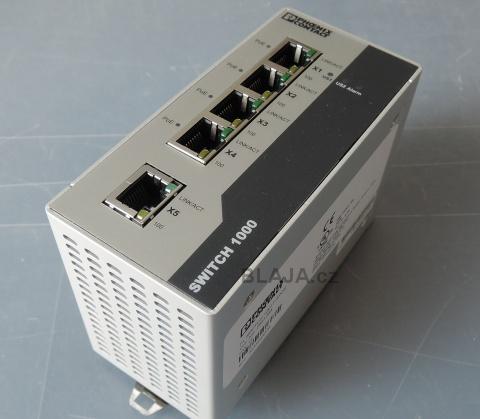

Ovšem switch z řady 1000 je plnohodnotný přepínač 4+1 port s redundantním napájením a také kontaktní indikací výpadku jednoho zdroje. Rychlost 10/100 MBit/s, velký teplotní rozsah -40 až +75 °C, a široký rozsah napájecího napětí 18 až 57 V AC/DC.
Seznam PoE přepínačů Phoenix Contact najdete tady.

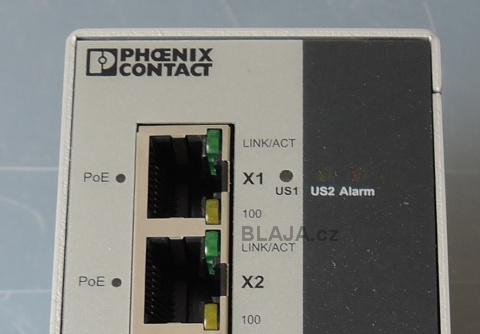

Disponuje automatickou detekcí přístrojů napájených proudem dle normy IEEE 802.3at nebo 802.3af a každý PoE port má navíc indikační LED připojeného napájeného zařízení, což je ta malá vedle každého RJ45. Funguje jako PSE, v souladu s normou IEEE 802.3at.
Je třeba připomenout, že PoE napájení existuje vícero provedení, proto doporučuji si pro detaily něco málo přečíst.

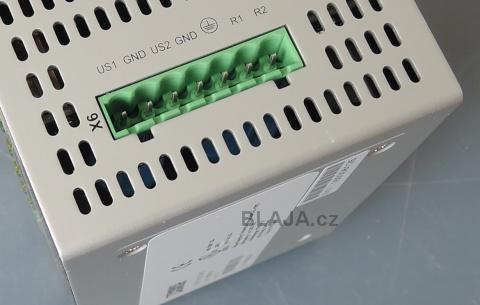

Pokud redundantní napájení vypadne, kromě červené LED indikuje toto i vyvedený reléový kontakt R1 a R2. Je zajímavé sledovat, jak různí výrobci značí bezpotenciálové kontakty na svých zařízeních. :)

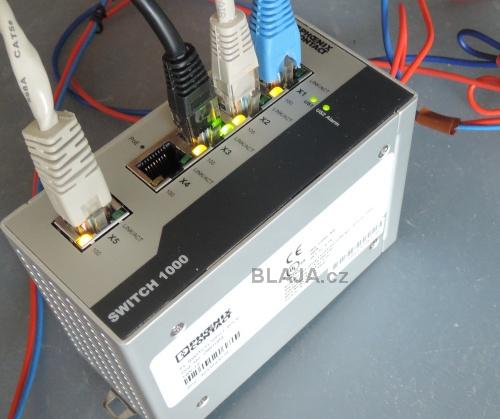

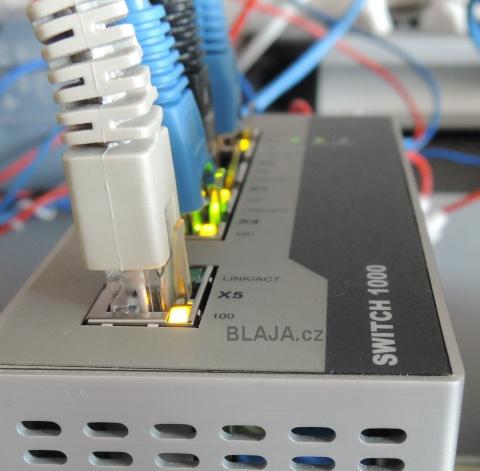

Tak a už to jede, není co zkoumat, opět bez PoE zařízení switch pracuje zcela normálně, dvě zelené LED indikují redundantní napájení.

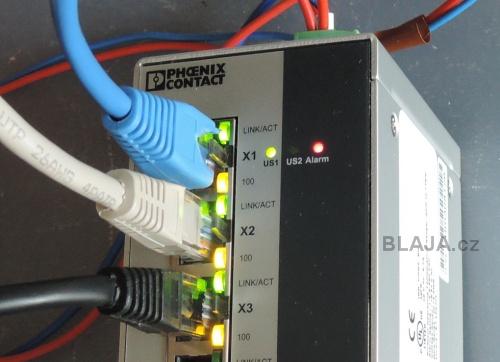

Pokud jedno napájecí napětí vypadne, jak bylo uvedeno, signalizuje to červená LED a pomocný reléový kontakt. Switch funguje samozřejmě dále.

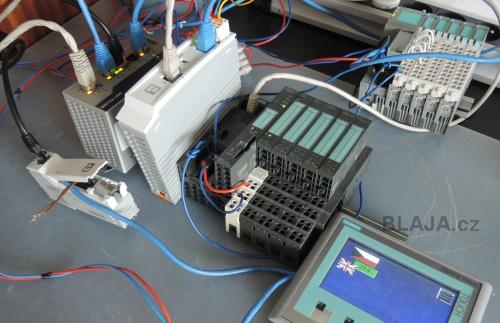

Asi takto jsme si to všechno propojili, HMI je připojeno přes propojovací panel.
Teď si na piny s PoE napájením (4,5 a 7,8) připojíme osciloskop a mrkneme co to dělá. Switch umí přenést na uvedených pinech napájení. Opět doporučuji něco přečíst o napájení a detekci PoE zařízení. Připravili jsme si ještě odpor cca 26 kOhm pro první krok detekce PoE zařízení. Není to úplně primitivní.

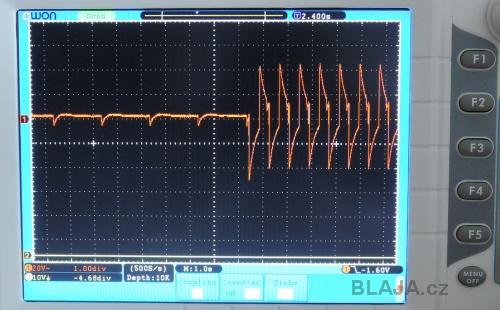

Takto to vypadá, switch stále zkouší něco najít, nárůst je způsoben připojením odporu a PSE zdroj měří parametry, aby našel PoE zařízení. Samo že nic nenašel, bohužel nemáme co připojit, ale je vidět že to nějak fachčí.
To bylo jen na závěrečnou ukázku, normálně uživatel něco takového neřeší, připojí kameru, dále třeba IP teploměr nebo něco jiného a musí to jet.
Závěr:
Pro oblast Ethernetu se jedná o téměř nepřeberné množství výrobců a zařízení, ale ne vše je vhodné pro průmyslové použití. V současnosti spousta z vás se jistě setkala s průmyslovými IP kamerami, které právě PoE napájení využívají.
Jaroslav Blažek
