Samotný modul vstupů, výstupů, analogů a dalších funkcí vypadá takto. Tohle jsou šestnácti bitové moduly vstupů a výstupů, tedy šestnáct vstupů/výstupů na jednom modulu velmi malého rozměru.
SE modul je určen pro instalaci do adaptéru a ten se připojí na DIN lištu do sestavy periferie Axioline. Oranžová západka slouží k zajištění a vytažení modulu.
Adaptéry jsou dostupné pro čtyři nebo šest modulů, jedná se vlastně o rozšíření samotné interní sběrnice, takže v případě, že je adaptér na posledním místě periferie, není nutné ani aby byl celý osazen, pokud dodržíme pořadí obsazení slotů.

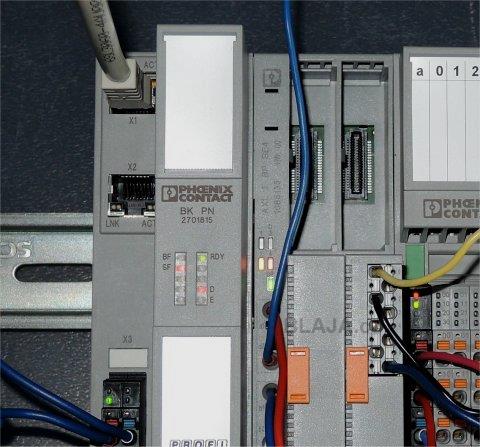

Asi takto, v případě že jeden slot nemáme obsazen a je uprostřed sestavy, použijeme prázdný adaptér, což je ten modul vlevo dole.

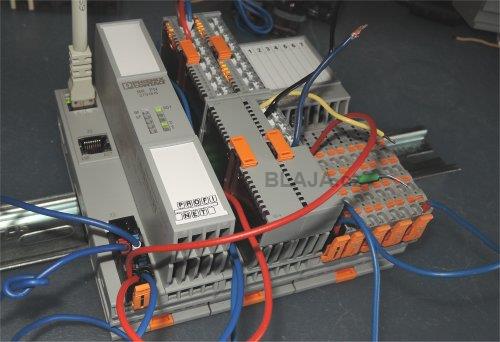

Jak je vidět, tyto SE moduly lze bez problémů kombinovat v sestavě Axioline se standardními moduly, což je ten vpravo, nebo si můžete poskládat sestavu jen z těchto SE modulů. Výrazně to ušetří místo v rozvaděči nebo skřínkách periferií.

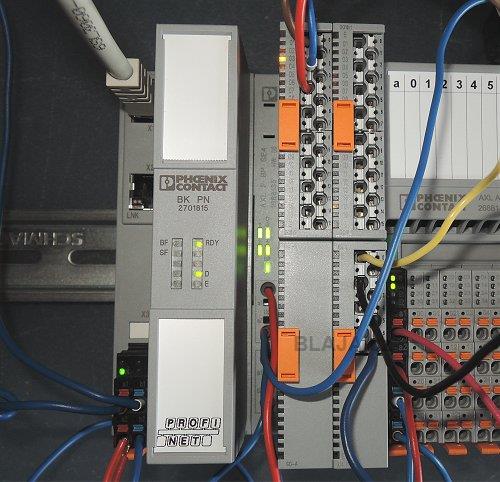

Každý adaptér má na sobě LED podle počtu slotů, a v případě vytažení modulu slouží k signalizaci.

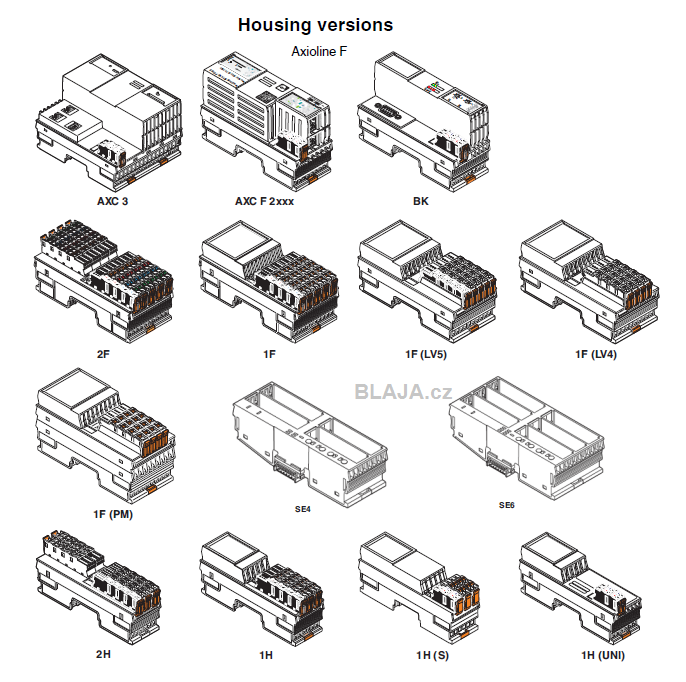

Celá řada Phoenix Contact periferií Axioline je na obrázku, přidali jsme dva adaptéry SE4 a SE6 pro tyto SE (Smart Elements) moduly. V prvním řádku jsou PLC a couplery pro jednotlivé druhy sběrnice.
Klikněte na obrázek pro zvětšení

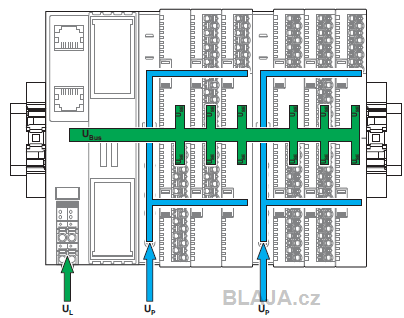

Napájení je jednoduché, stačí propojit jednou +24V, vnitřní datová sběrnice adaptérem prochází.

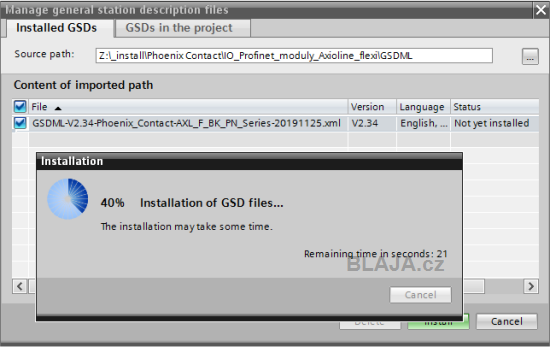

Než se dopracujeme k připojení periferie a ovládání z PLC Simatic S7, je nezbytné jako obvykle do TIA Portal instalovat GSDML soubory. Phoenix Contact má vždy jeden soubor pro všechny moduly k patřičnému coupleru, liší se jen verzí vydání. Je to jasné a přehledné.

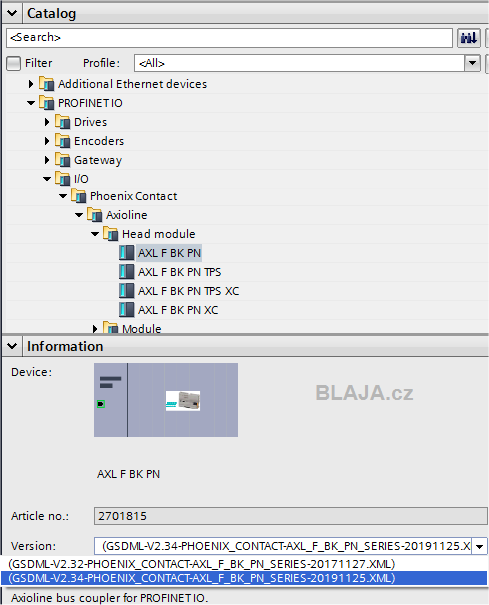

Profinet coupler nebo interface, je k dispozici v hardwarovém katalogu také v různých verzích, podle instalovaných konfiguračních souborů.

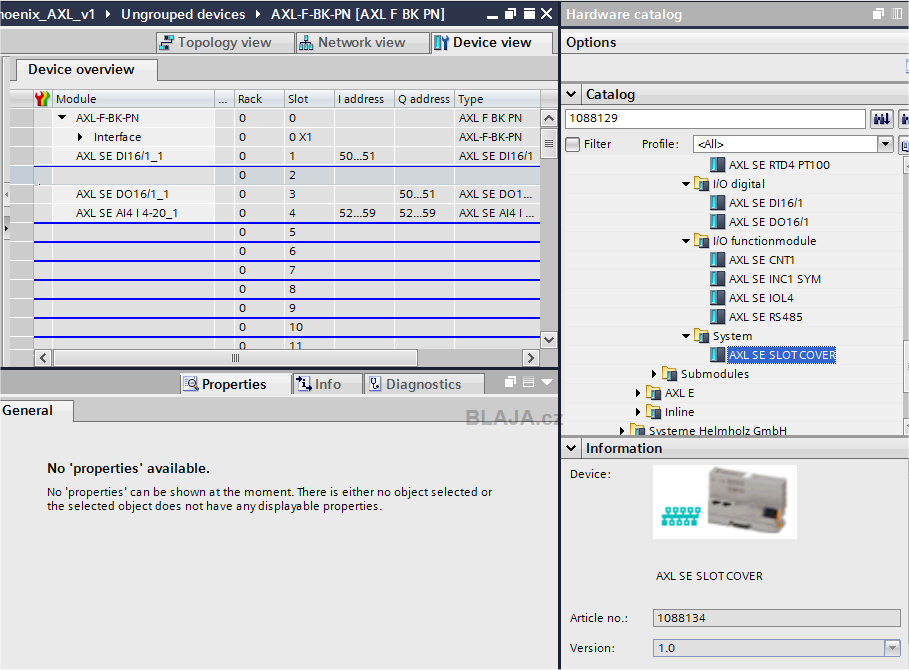

Samotný adaptér SE4 (SE6) v konfiguraci není, je to opravdu jen rozšíření sběrnice. Proto pokud máme adaptér na konci sestavy a moduly osadíme podle pořadí, není nutné použít prázdný modul. My jej ale osadíme, abychom vyzkoušeli co a jak. Potom prázdný modul půjde do slotu 2.
Klikněte na obrázek pro zvětšení
Za SE4 adaptér tedy za čtyři sloty jsme si osadili klasický Axioline modul analogových vstupů. Malé moduly SE máme 16x DI, prázdný slot, 16x DO 0,5A a 4x analogové vstupy 4-20mA.
Klikněte na obrázek pro zvětšení
Další SE6 adaptér můžeme a nemusíme do sestavy osadit, jak bylo uvedeno výše.

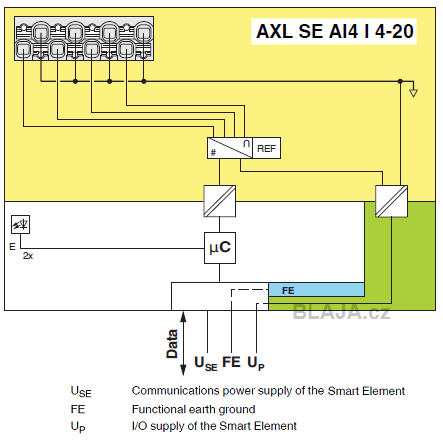

Zapojení analogového SE modulu „AXL SE AI4 I 4-20“ je k dispozici v manuálu, jedná se o jednoduchý modul pro připojení dvouvodičových analogových signálů, tedy je vidět že používá společný M signál a bude využívat multiplex. Rozlišení A/D převodníku 12 bitů, zobrazená hodnota je klasicky šestnáctibitová.

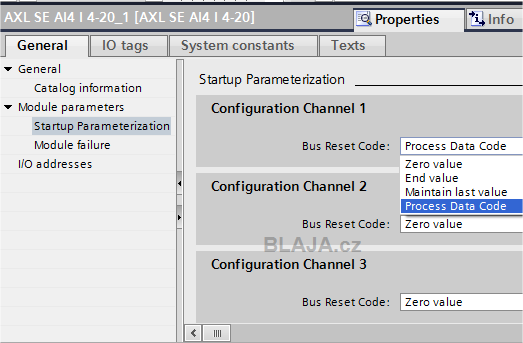

V parametrech analogového SE modulu „AXL SE AI4 I 4-20“ je možné nastavit zobrazení procesního kódu, když není dostupná analogová hodnota. To je velmi příjemná věc třeba pro méně zkušené programátory, není třeba nic zvlášť softwarově ošetřovat, stačí vyhodnotit hodnotu proměnné.
Totiž například tento jednoduchý modul má zobrazení proudu 4-20mA jako proměnnou 0-16000 (0-3E80h), nelze, na rozdíl od většího Axioline modulu, přepínat mezi tímto zobrazením a zobrazením S7-compatible. Což samozřejmě nevadí a místo toho máme k dispozici diagnostické kódy, z nichž užitečný je hlavně 8002h (8020h) který indikuje utržený vodič nebo odpojený snímač.
Ještě než si tohle vyzkoušíme online, nesmíme zapomenout přiřadit naší periferii Axioline na Profinet její jméno, viz poslední menu v nabídce.

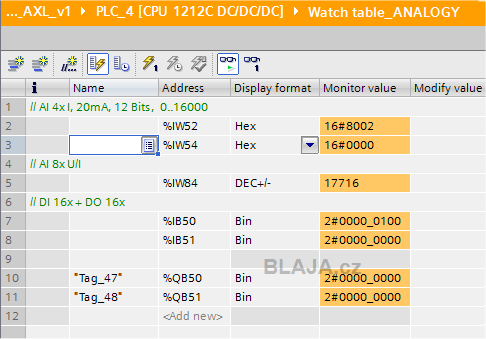

Jednoduchá diagnostika, první kanál (IW52) s rozpojeným obvodem, další (IW54) také, ale ten nemá tuto diagnostiku aktivovanou.
Proud do analogového vstupu 21,4 mA, diagnostická hodnota bude 8001h.
Další standardní Axioline analogový modul, tento již má každý kanál oddělen proto ta propojka na nulový potenciál a rozlišení A/D převodníku již 16 bitů. Hodnota proudu je dostupná v IW84, viz předchozí obrázek VAT tabulky. Zkuste si spočítat velikost našeho odporu a proudu, který do vstupu teče, když 0-20mA odpovídá proměnné 0-30000. Jedná se o IB IL formát, pro S7-compatible by největší hodnota byla 27648.
Portfolio Axioline SE modulů Phoenix Contact nabízí širokou škálu funkcí, od Master IO-Link, digitálních a analogových vstupů a výstupů až po bezpečnostní a další funkční moduly. Žluté bezpečnostní moduly s protokolem PROFIsafe umožňují splnit nejvyšší bezpečnostní požadavky až k PL e a SIL 3.
Možnost připojení vodiče technologií push-in až do průřezu 1,5 mm s dutinkou zajišťuje minimální pokles napětí i při větší délce kabeláže.
Jednoduchá parametrizace umožňuje širokou škálu použití a snadné uvedení do provozu i méně zkušeným uživatelům.
Koukněte na krátké video z použití Axioline SE modulů.
https://www.youtube.com/watch?v=420z4Ml2Ym4&feature=youtube
Jaroslav Blažek
