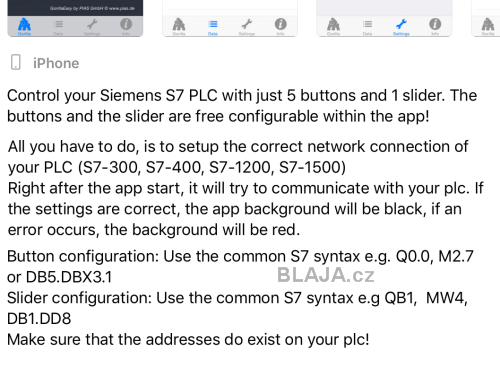

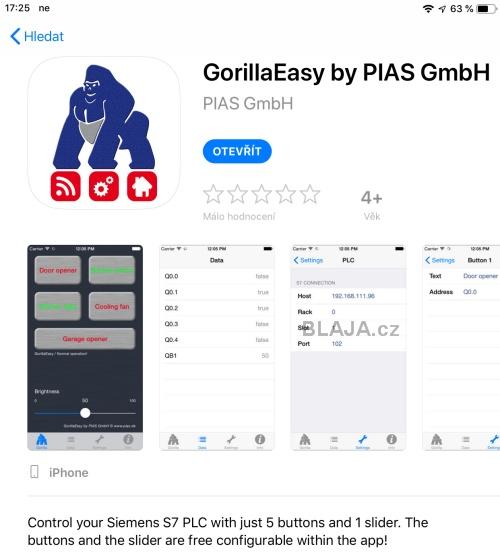

Aplikace se jmenuje GorillaEasy od firmy PIAS. Není zdarma, ale cena 25 Kč nebo 0.99 USD je zanedbatelná. Existuje i verze zdarma s názvem Gorilla, ovšem ta umí jen připojení k nějakému definovanému vzdálenému zařízení jako demo. Aplikace je optimalizována pro mobilní telefony, symbol vlevo dole, na tabletu funguje taky s jednou drobnou připomínkou, jak uvidíme dále.

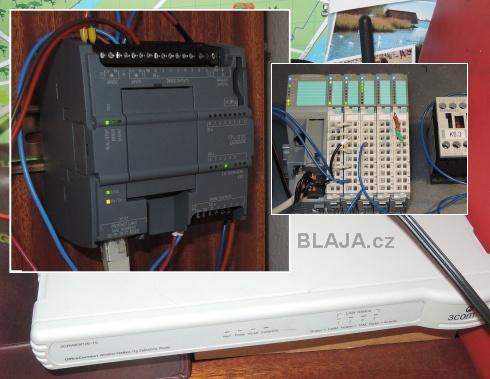

Pro vyzkoušení tentokrát zvolíme opět router Wi–Fi, CPU Simatic S7-1200 a IO periferii připojenou k PLC přes PROFINET.
Výrobce uvádí připojení k S7-300, S7-400, S7-1200 a S7-1500 přes Ethernet. Aplikace používá přímý driver, tedy není nutná žádná aktivace webového serveru a podobně a s tím spojené nějaké omezení. Podporuje běžnou syntaxi. K dispozici je jen jedna zobrazovací stránka s pěti tlačítky a jedním sliderem pro celočíselnou proměnnou.
Asi takto, stykač připojen na jeden z výstupů je pouze pro demonstraci spínání, prostě efekt cvaknutí. Ovládání ostatních vstupů a výstupů vidíme na LED.

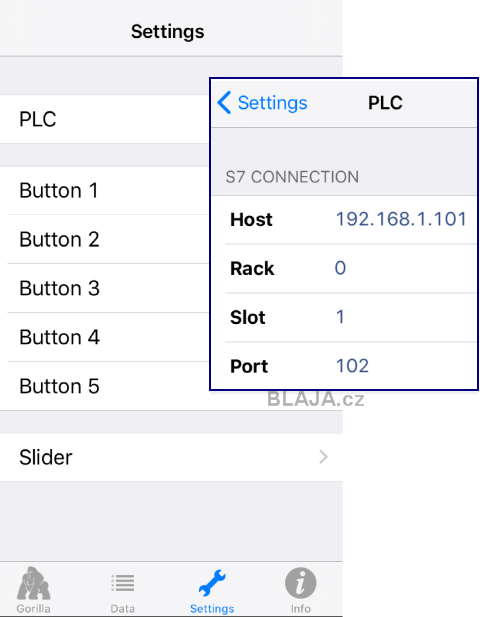

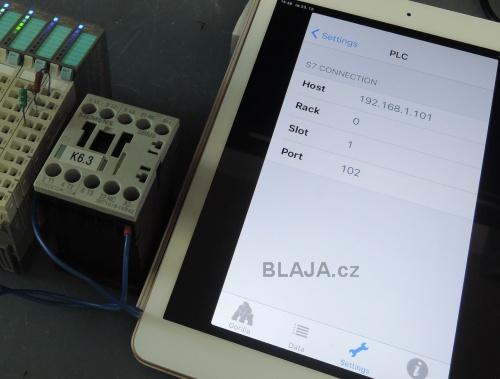

Nastavení driveru je velmi jednoduché, pokud se trefíte s těmi několika parametry, jede to na první dobrou. Pro mladší čtenáře co neznají moc starší řady PLC S7-300/400 tak u té je nutno nastavit jinak číslo slotu.
Protože se nedá počet proměnných nijak rozšířit, stačí pro nastavení v aplikaci jedna stránka. CPU, tlačítka a slider.

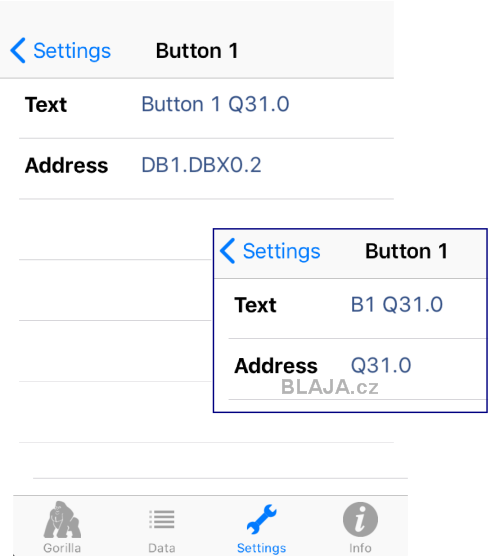

Jak bylo uvedeno, jednoduchá aplikace si poradí s běžnou syntaxí, tlačítka se dají libovolně popsat.

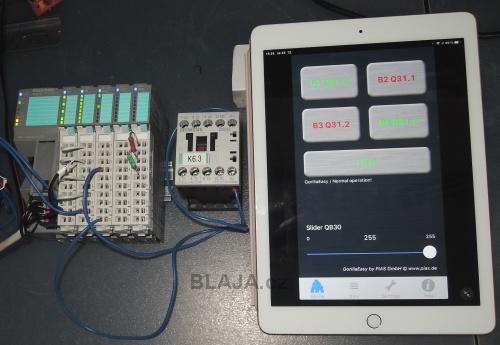

Následně na obrazovce tabletu vše vypadá takto online, tagy s hodnotou logické "H" jsou zelené. Tady si můžete všimnout právě té neúplné kompatibility s tablety, jak jsme zmiňovali na začátku, obraz nelze roztáhnout na celou obrazovku. Je to ale detail.

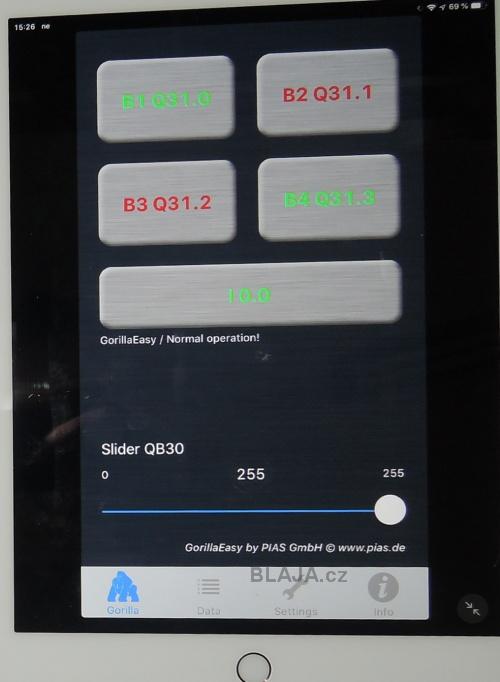

Slider máme konfigurovaný jako celý výstupní bajt, takže 255 rozsvítí všechny LED na výstupním modulu periferie.
Digitální vstup konfigurovaný na velkém tlačítku barvou textu indikuje hodnotu.

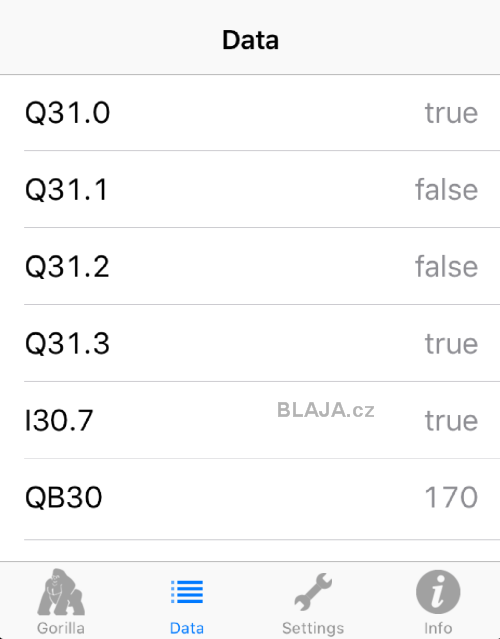

V menu „Data“ běží status definovaných proměnných.

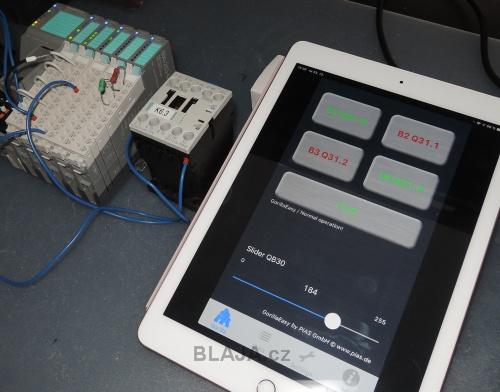

Celkový pohled. Citelně chybí políčko pro zadávání celočíselné proměnné, ten slider je sice fajn, ale možnost naklepnout tam přímo číslo u 16bitové proměnné prostě není. To číslo 255 nelze nijak přepsat, jen tažením slideru.
Ideálně je to vidět na videoukázce:
https://www.youtube.com/watch?v=OD7BpNsAPcI&feature=youtube
Závěr:
Aplikace bezva, jen škoda že se dále nevyvíjí a že není možné koupit nějakou verzi, která by uměla více stránek a více tagů. Podle webu výrobce to ale na nějaké aktualizace nevypadá, i samotný web je velmi neaktuální.
Jaroslav Blažek
