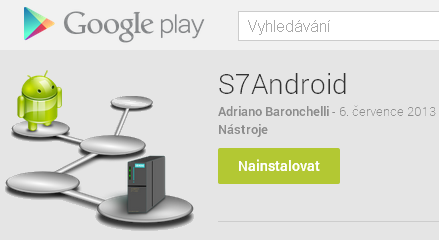

Podle jména italské produkce je aplikace S7Android, která umožní zdarma připojení k celé rodině PLC Simatic přes Wi-Fi rozhraní. Tolik citát z autora.

Mimochodem tento program má jednu z nejhezčích ikonek, instalace proběhla naprosto standardně na desetipalcový tablet s Androidem verze 4.2.2.

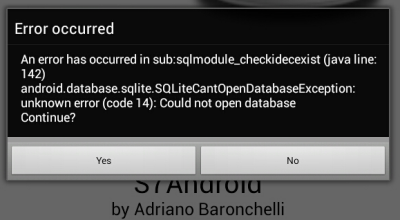

První spuštění upozorní, že program S7Android nemá vlastní databázi, tu si vytvoříme po spuštění.

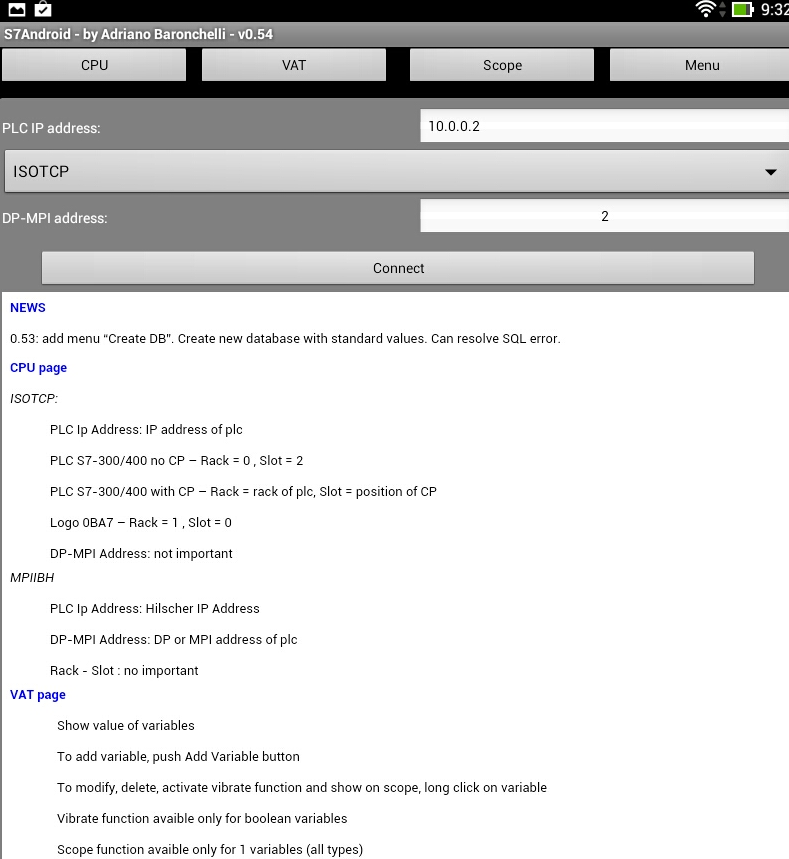

Veškeré nastavení a podobně se odehrává v horní části okna, informace ve spodní slouží víceméně jako nápověda. Jedna položka z menu slouží k vytvoření zmíněné databáze.

Klikněte si na obrázek pro zvětšení.

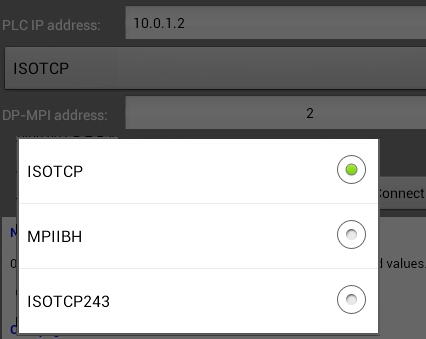

Druh spojení klasika přes ethernet, dále software podporuje IBHLink, tedy převodník MPI/Profibus na ethernet a také CP243 komunikační procesor k S7-200. Nastavení IP adresy PLC je samozřejmost.

Není zde deklarována podpora LOGO! řady 0BA7.

Menu VAT umožní zobrazení a vložení proměnných, které chceme v PLC sledovat nebo nastavovat.

Klikněte si na obrázek pro zvětšení.

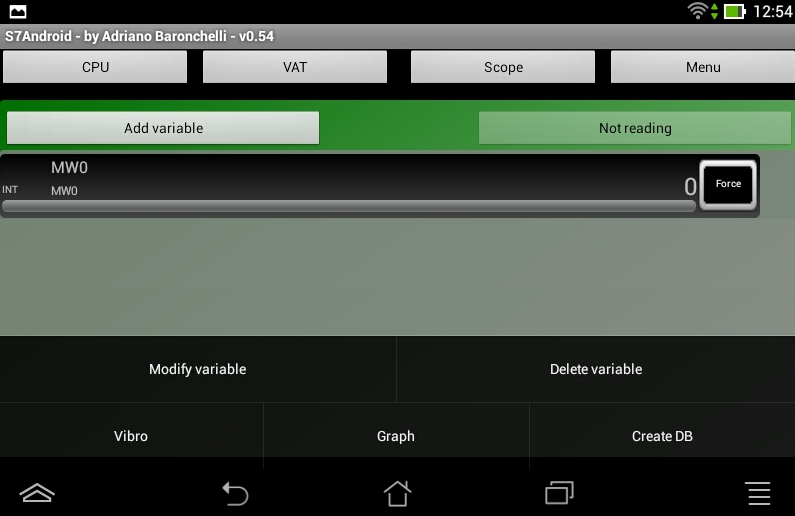

Intenzivní zelená barvy signalizuje, že se nacházíme v menu editace proměnných. Tady je vše velmi pomalé a odezvy jsou až neuvěřitelně dlouhé, hlavně při popisu proměnné. V nápovědné dolní části okna jsou uvedeny typy PLC a jejich syntaxe. Tady už najdeme LOGO! a také S120, tedy měnič Sinamics. Ten má totiž podobný komunikační protokol jako PLC S7, takže se dostanete přímo do libovolného parametru měniče. Jen se Vám zcela jistě nepodaří to trefit na poprvé, ale funguje to. Tohle spojení S120 se používá při zobrazení parametrů třeba na HMI panelu, když nemůžete zasáhnout do PLC programu.

Klikněte si na obrázek pro zvětšení.

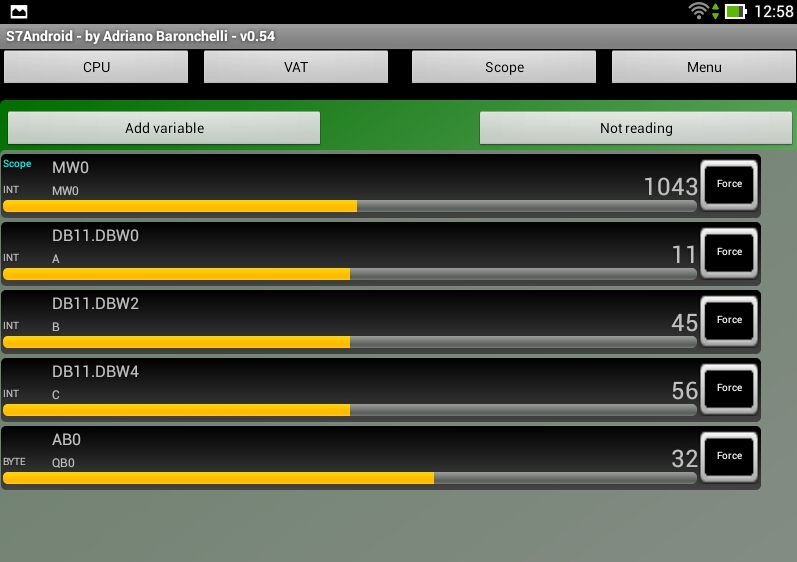

Takhle pak vypadají proměnné naživo. Spojení je stabilní a rychlé, nemusíte řešit parametr read/write, každou proměnnou je možné editovat, tedy použít funkci force. Grafické žluté zobrazení hodnoty je bezvadný nápad, mrkněte níže na video. Měřítko se vytváří automaticky. Jednu proměnnou můžete přidat do grafického zobrazení (MW0 - scope) a k jedné bitové přidat vibrace, pokud aplikaci máte na mobilu.

Klikněte si na obrázek pro zvětšení.

Editace proměnné funguje také bez potíží, vše je dostatečně rychlé.

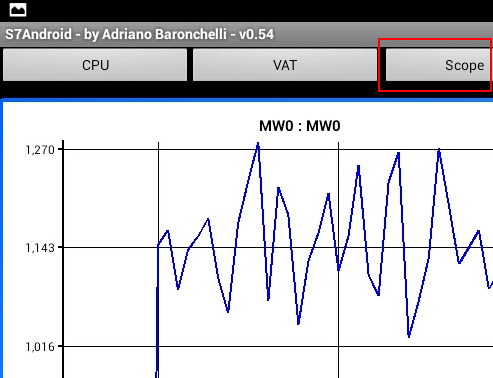

Funkce scope ukáže jednu proměnnou v grafu, měřítko se také nastaví automaticky, což je nakonec bezvadné, nemusíte nic řešit a vidíte zhruba co a jak. Škoda, že nejde nastavit časová osa grafu.

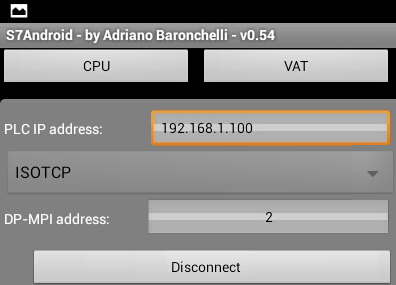

To je vše, spojení s PLC jede bez potíží okamžitě. Bohužel také nelze nastavit komunikační dobu, tedy refereš a připojení k více PLC.

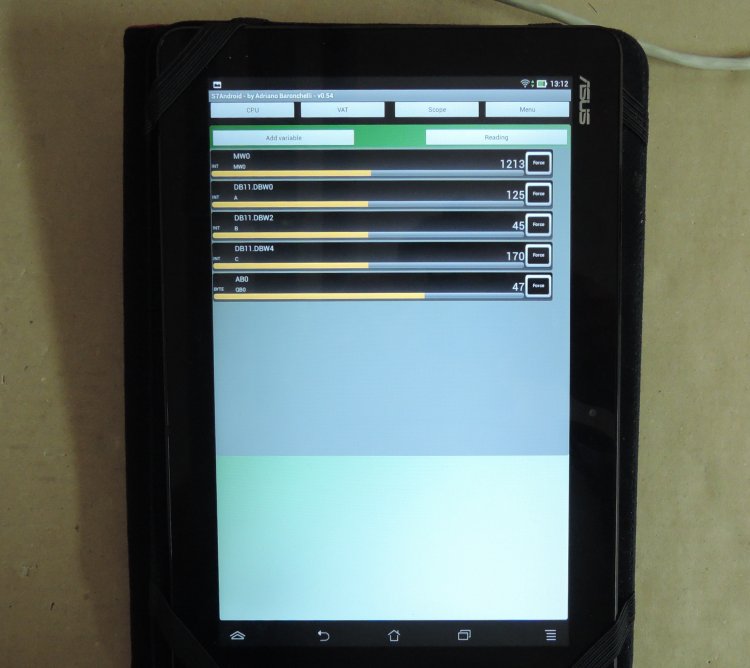

Takhle to pak vypadá prakticky, orientace obrazu nereaguje na otočení tabletu, zobrazení je vždy pouze na výšku.

Klikněte si na obrázek pro zvětšení.

Praktická ukázka funkční aplikace S7Android s PLC Simatic.
