MICO BASIC 4.2 znamená čtyři výstupní větve 24VDC každá s nastaveným omezením proudu na 2A. Modul je překvapivě malý, takže jej můžete umístit nejenom v rozvaděči, ale i kdekoliv po stroji v menších skřínkách. Výrobce Murrelektronik jej dodává ve více variantách, podle počtu výstupních kanálů 4 nebo 8 a proudovém omezení od 2A do 6A. Čtvercové LED ovladače zobrazují provozní stav jednotlivých kanálů a upozorňují na přetížení nebo zkrat každé větve.

Pro velikostní srovnání posloužila běžná paměťová karta, rozměry této varianty jsou 90x36mm při hloubce 80mm. Verze pro 8 kanálů je pak dvojnásobně široká.

Z horní strany MICO slouží pro připojení 24VDC pořádná svorka, abychom bez potíží připojili i vodič odpovídajícího průřezu. Vedle jsou ještě umístěny svorky pro restart modulu a výstupní logický signál, že MICO je v provozu bez chyby.

Neuškodí připomenout si několik technických parametrů MICO:

Montáž na DIN lištu je již standardem. Uvnitř modulu toho v podstatě kromě elektroniky moc nenajdete.

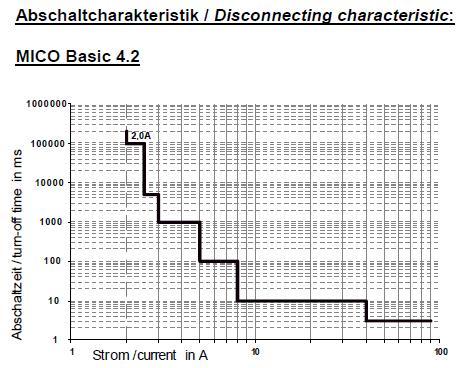

Jedna z důležitých věcí a sice vypínací charakteristika MICO. Je vidět, že i menší přetížení vypíná napětí velmi rychle. V praxi se stává, že například při zkratu cívky ventilu, který je trochu dále od zdroje a připojen tenkým kabelem, může být vzhledem k úbytku napětí protékající proud v řádu ampér a větší jistič tak rychle nevypne. MICO BASIC právě v těchto případech zajistí spolehlivé odpojení napájecí větve od zdroje.

Charakteristika pro varianty 4 a 6 A je přiměřeně posunuta.

Sluší se připomenout, že MICO BASIC je novinka letošního podzimu, zatímco jeho starší bratr MICO CLASSIC je již nějakou dobu na trhu a liší se hlavně možností skokového nastavení proudového omezení pro jednotlivé větve v rozsahu 1-2-4-6A viz obrázek. Pokud ovšem máte v proudovém zatížení jasno, je tahle "pevná" varianta výhodnější.

Po připojení napětí nám prosvětlené tlačítka od ovládání jednotlivých napájecích větví signalizují, že je vše OK a napětí kanálů v pořádku.

Libovolný kanál můžeme ručně pouhým stiskem patřičného tlačítka vypnout, nebo zpětně zapnout.

Celá funkce je velmi dobře viditelná na přiložené video ukázce.

Zcela jistě zkusíme proudové omezení a zkrat na výstupu. Nejzajímavější bude, jestli při přetížení nebo zkratu na některé větvi nedojde k vypnutí dalších potenciálů, nebo dokonce celého napájecího zdroje.

Stačí k tomu běžná zátěž a ověříme si, že opravdu při přetížení kanálu na 0,9 In se zelená LED rozbliká a při vypnutí vzhledem k přetížení kanálu změní LED blikání barvu a modul přeruší napájení patřičné větve. Červená blikající LED nás pak informuje o vypnutém napájení příslušné větve.

MICO BASIC 4.2 přetížení a zkrat v ukázce v HD
