Připojení SCADA Reliance 3 k Simatic S7 přes OPC server Kontron KOS EC1.

OPC server Kontron KOS EC1 s PLC Simatic řady S7 funguje pěkně, viz. jiný článek, chtěl jsem zkusit ještě klienta a vidět co a jak. Protože Reliance 3 fungovala s OPC serverem Siemens bezchybně, zkouška s jiným OPC se přímo nabízela.

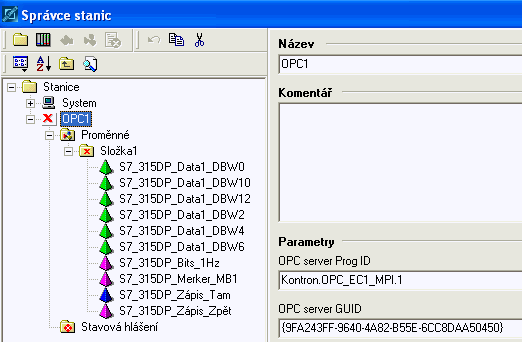

Vše zůstává v platnosti jako u připojení přes OPC Siemens celá instalace trvala několik desítek sekund. Veškerý rozdíl je jen ve správci stanic, kde se načte samozřejmě nainstalovaný OPC serverKontron. OPC_EC1_MPI.1.
Jeho Prog ID a GUID je v pravé části obrázku.

Vlevo jsou už vidět poté načtené proměnné z OPC serveru, stále jedny a ty samé, mám už na to program do PLC.

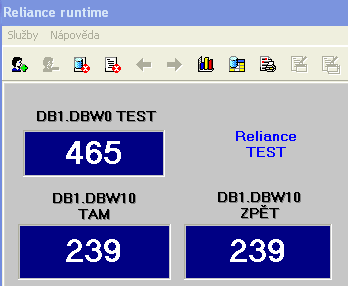

Celé to byla opět záležitost chvilky, vytvoření tagů a okna. Po spuštění runtime vše jede na první pokus.

I s instalací mě vytvoření a oživení okna vpravo zabralo cca 15minut.
Reliance se opět ukázala jako velmi intuitivní nástroj s jednoduchou a rychlou instalací.
