Celý podzim očekávané představení nové řady PLC Siemens bylo poprvé k vidění na SPS drives v Norimberku. Technické detaily zatím ještě moc nejsou, vše bude otázka začátku příštího roku. Tak si prohlédněte i videoukázku ohledně této nové řady PLC.
|

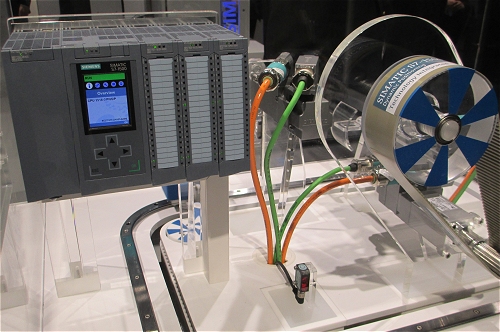

CPU1516-3 PN/DP jako řídicí jednotka pro dva demonstrační pohony. PLC má na sobě barevný displej, který informuje o stavu CPU, poruchách a podobně. Také přes šest kláves zajistí ovládání PLC. |
|
|
Samozřejmě že nová řada vyžaduje nový software TIA portál, neboli Step7 verze 12. Pak se do konfigurace vloží nové hardwarové díly Simatic S7-1500. Klikněte si na obrázek pro zvětšení.
|
|
|
Tři komunikační Profinet porty na CPU rozhodně nebudou k zahození, časem se na jeden pověsí periferie a technologie, druhý obstará komunikaci s pohony a třetí poslouží třeba ke sběru dat pro nadřazený systém. |
|
|
Rozšiřující moduly pro S7-1500 vypadají podobně jako pro starší řadu, ale mají zajímavé možnosti připojení vodičů a snímačů. |
|
|

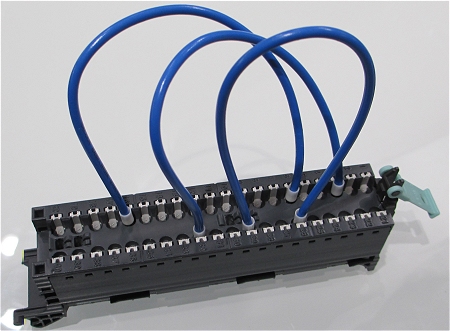

Jedna z variant konektorů pro I/O moduly nové řady je verze bez nástrojového připojení, tedy stačí vodič zasunout do svorky svorkovnice. Pro zpětnou demontáž již je nezbytné použít nástroj. |
|
|
Pro případ použití nejen stíněných kabelů je jeden z konektorů zakončen praktickým "klipsem". |
|
|

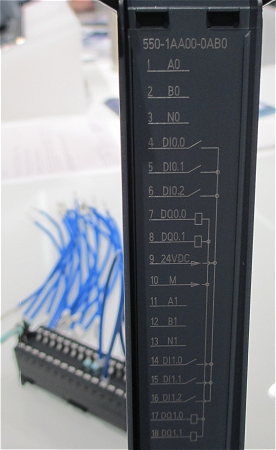

Na krycím štítku každého modulu najdete jako obvykle zapojení jednotlivých pinů, označení je jasně viditelné, zbývá před něj dosadit klasické 6ES7. Katalog a detaily budou zcela jistě k dispozici co nejdříve, jakmile bude nová řada uvolněna pro objednávání. |
|
|

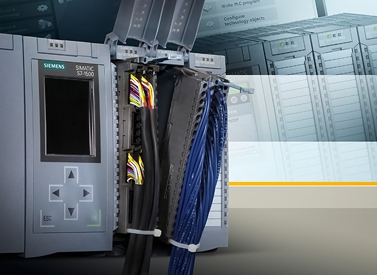

Jak to pak může s připojením různých vodičů a signálů do modulů vypadat, je vidět na demonstračním obrázku. |
|
|
Každé PLC vyžaduje napájení 24VDC a také pro novou řadu bude k dispozici SITOP napájecí zdroj Simatic PM1507. Zatím ve dvou výkonových verzích 70W a 190W, tedy s maximálním proudem 3A a 8A. Tento nový zdroj bude možné přetížit na 150% po dobu 5 sekund každou minutu. Vstupní napětí 120 nebo 230 VAC se automaticky přepíná. Tři LED diody informují o zapnutí napájení, poruše a stand-by režimu. Montáž je možná na lištu společně s PLC bez mezery. |
|
|

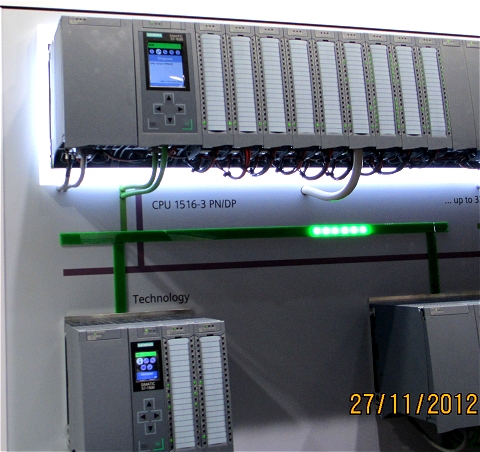

CPU1516-3 PN/DP v ukázkové aplikaci.
|
Závěr:
Uvidíme jak rychle se tato řada dostane do praktického využití. Spousta čtenářů si jistě vzpomene na zavádění nové řady PLC Simatic S7-300 a software Step7 v devadesátých letech minulého století, což je již tak asi 20 let, takže pro nový systém PLC je již čas. Mimochodem, první PLC Simatic řady S5 se začaly dodávat v roce 1979.
Jaroslav Blažek
