Čtyřmi konstrukčními velikostmi pokrývá rozsah od 0,12 kW do 15 kW (1/6 hp až 20 hp) při napájecím napětí 1AC 200V...240V a 3AC 380V...480V.

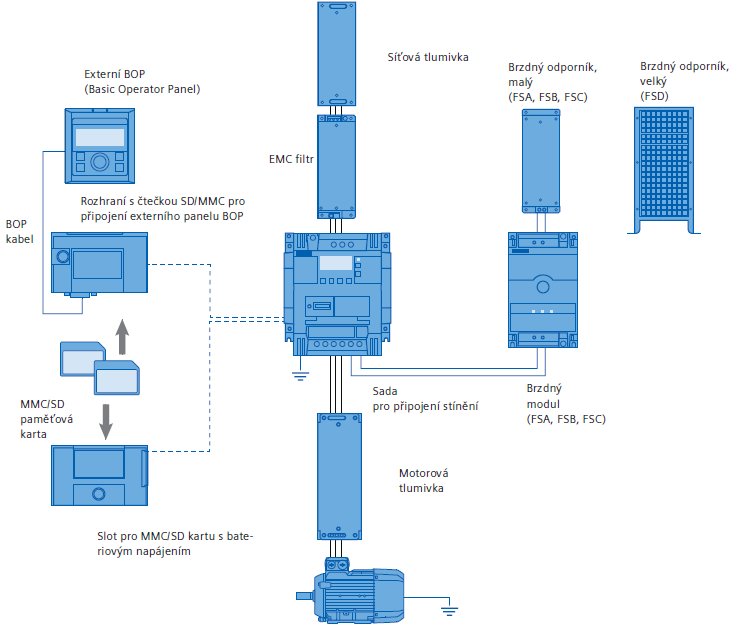

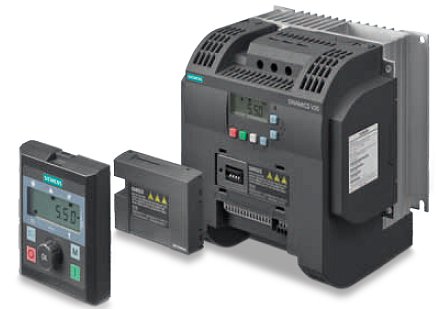

Kompletní portfolio příslušenství je na obrázku, nic víc ale také nic míň k měniči není.

Klikněte si na obrázek pro zvětšení.

Protože měnič neumožňuje připojení k nějakému parametrizačnímu software, je zajímavé rozhraní pro paměťovou kartu a dálkově připojený ovládací panel. Natavení parametrů lze jednoduše přenášet z měniče na měnič dokonce bez připojeného napájecího napětí prostřednictvím rozhraní pro paměťovou kartu, které obsahuje baterie.

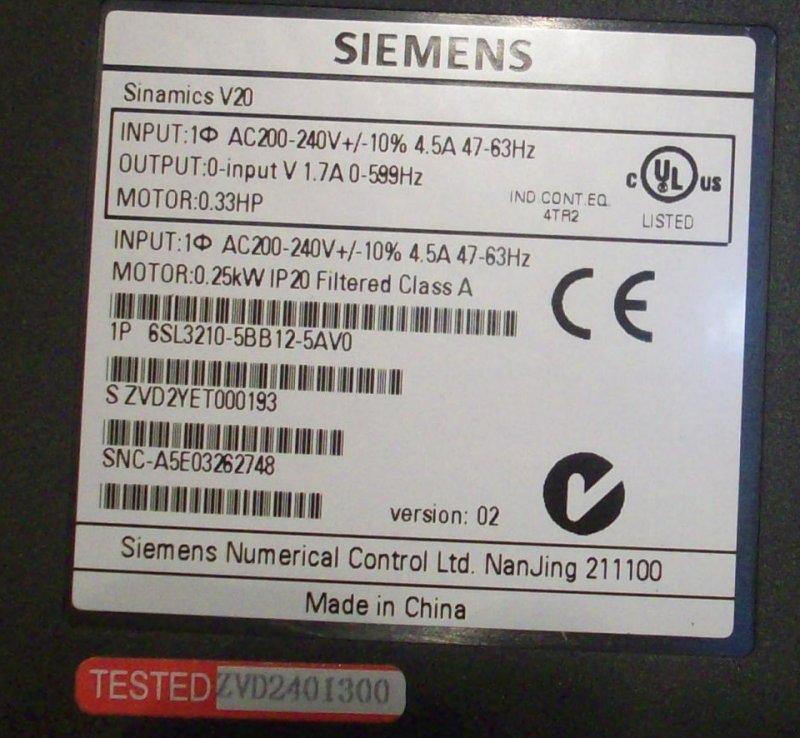

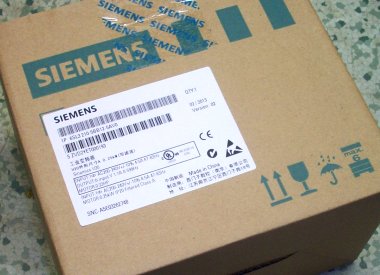

Dosti teorie, je na čase rozbalit krabici s V20. Pro náš test jsme vyzkoušeli verzi měniče s jednofázovým napájením 230V, tedy možnost zapojení měniče do obyčejné zásuvky kdekoliv v dílně, domě nebo kanceláři.

Výborné je, že každá, i ta nejmenší velikost měniče jde objednat jak s interním EMC filtrem, tak i bez něj.

Klikněte si na obrázek pro zvětšení.

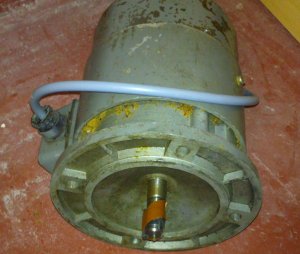

Pro zátěž postačí běžný postarší asynchronní motor s kotvou nakrátko, zapojený do trojúhelníka. Jen ve trojúhelníku má totiž motor jmenovité napětí 230V, které měnič dává na výstupu při jednofázovém napájení. Tohle zapojení pohonu je velmi ekonomické vzhledem k verzi měniče.

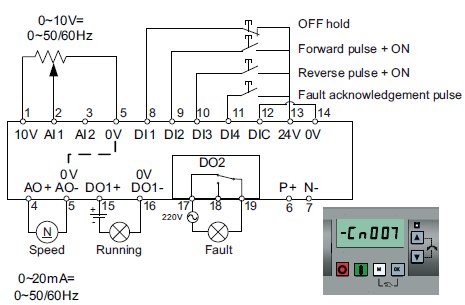

Jsme u ovládání měniče. Pokud nechcete mít ovládání jen z OP panelu, nebo si definovat vlastní ovládání, zkusíme využít některé z jedenácti ovládacích maker. Vyzkoušeli jsme sedmé, které se vyznačuje ovládáním jen tlačítky start a stop, přičemž rychlost se zadává potenciometrem.

K dispozici jsou ještě aplikační makra pro ventilátor, čerpadlo, kompresor a podobně.

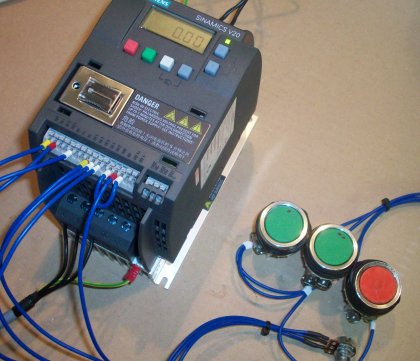

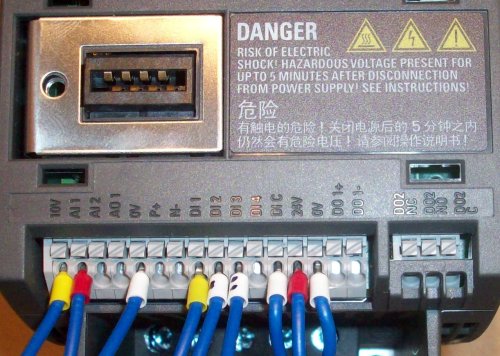

Ovládání měniče zapojíme přesně podle makra a uvidíme, co se bude dít. Měnič je osazen svorkovnicí, kde k zapojení vodičů stačí tyto do svorky zasunout bez použití nástroje. Ten je nezbytný jen v případě odpojení.

I při prvním připojení měniče na napájení měnič okamžitě funguje přes ovládací tlačítka. To je bezvadné, vyzkoušíte si ihned co a jak. Předefinované tovární parametry motoru stačí k jeho roztočení.

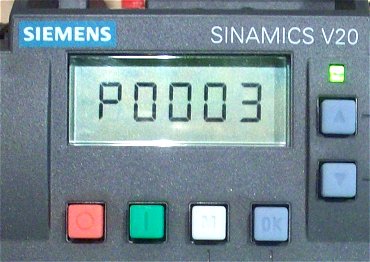

Jestliže Vám stačí ovládání z panelu, nemusíte nastavovat vůbec nic, vše ihned pojede. Navíc čísla parametrů jsou shodné z předchozích typů měničů MICROMASTER, P0003 nastavuje přístupová práva a tak dále.

Přesto překontrolujeme nastavení parametrů motoru a upravíme jmenovitý proud, napětí a další. V nastavení ovládání měniče pak vybereme makro Cn007 "External push button with analog setpoint".

I při zvoleném makru je stále možné pomocí tlačítek na panelu přepínat mezi ovládáním ze svorkovnice a ovládáním z panelu.

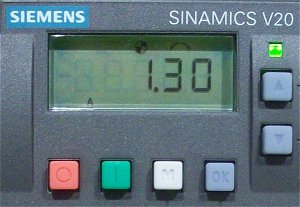

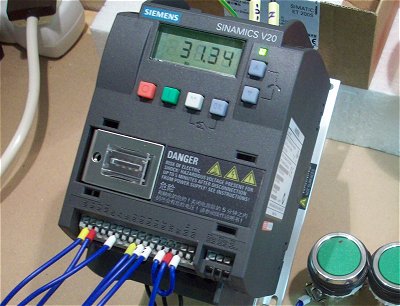

Velmi dobře čitelný displej ukazuje volbou tlačítka OK různé parametry, na ukázce aktuální proud motoru.

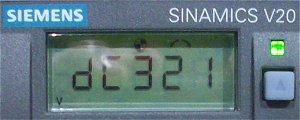

Také na napětí meziobvodu je vidět 230V napájení měniče.

Pro vyzkoušení jak se bude pohon chovat naprázdno, jsme nastavili časové konstanty rozběhu a doběhu na 0,1 sekund.

Co pak provede reverzace s motorem, se podívejte na videu. Skočí na půl metru.

Videoukázka ovládání a chodu měniče SINAMICS V20.

Klikněte si zde pro otevření videa v samostatném okně v HD rozlišení.

Ze zajímavých vlastností připomeneme kompaktní design, instalace natěsno, možnost instalace „push-through. Navíc jako přídavné chlazení je možno objednat k měniči ventilátor. Rekuperovaná energie může být mařena ve formě tepla v brzdném odporníku. Brzdná jednotka má nastavitelný cyklus od 5 % do 100 %.
