Dalšími důležitými parametry je paralelní uspořádání kontaktů. V technologii tohoto relé jsou vhodně skloubeny potřeby různých oborů. Dva spínací kontakty pro výkonové spínání až do 35 A / 277 V AC byly úspěšně integrovány v extrémně malém provedení. |
|
|

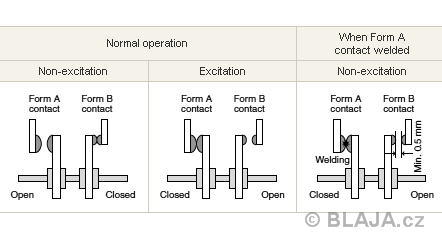

Přítlačná síla 170 mW poskytuje nezanedbatelnou úsporu energie hlavně pro monostabilní systémy. Kromě toho je zaručena vzdálenost mezi kontakty minimálně 3 mm což je pro mnoho aplikací požadováno jako spolehlivá izolační vzdálenost. Zrcadlové uspořádání kontaktů a dva různé tvary doplňují použití zpětnovazebního (pomocného) kontaktu pro detekci případného svaření hlavních kontaktů. Vzdálenost kontaktů spolu s velkou rozpínací rychlostí předurčuje relé také pro bezpečné spínání stejnosměrné zátěže. |
|
|
Základní parametry relé HE-S: • Zpětnovazební (kontrolní) kontakt • Vysoký spínací výkon: 35A / 277VAC • Malé rozměry: 36 x 30 x 40mm • Nízká přítlačná síla 170mW • Izolační mezera kontaktů 3mm • Spínání vysokých stejnosměrných zátěží • Odolné vůči vysokým proudům • Optimalizován poměr cena / výkon |
|
|

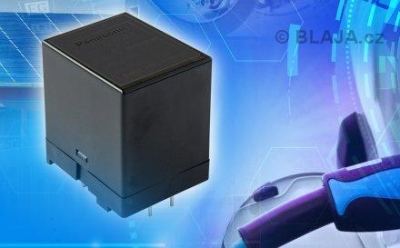

Výkonnové relé Panasonic a použití vpraxi.
|
Závěr:
Relé HE-S lze optimálně využít pro spínání mnoha aplikací měničů AC/DC, nabíjecích stanic, řízení pohonů, výtahových systémů, bílé techniky a to vždy při zachování optimálního poměru ceny a výkonu.
Jaroslav Blažek
