Jasné a srozumitelné informace v češtině na jednom místě pro výběr relé nejen z hlediska materiálu kontaktů, ale podle všech typů a oblasti použití, najdete v materiálu Weidmueller, který můžete stáhnout zde.
Provozní rozsah relé, co do spínaného proudu, napětí a výkonu je závislý na použitém kontaktním materiálu. Různé aplikace mají různé požadavky na materiál kontaktů.

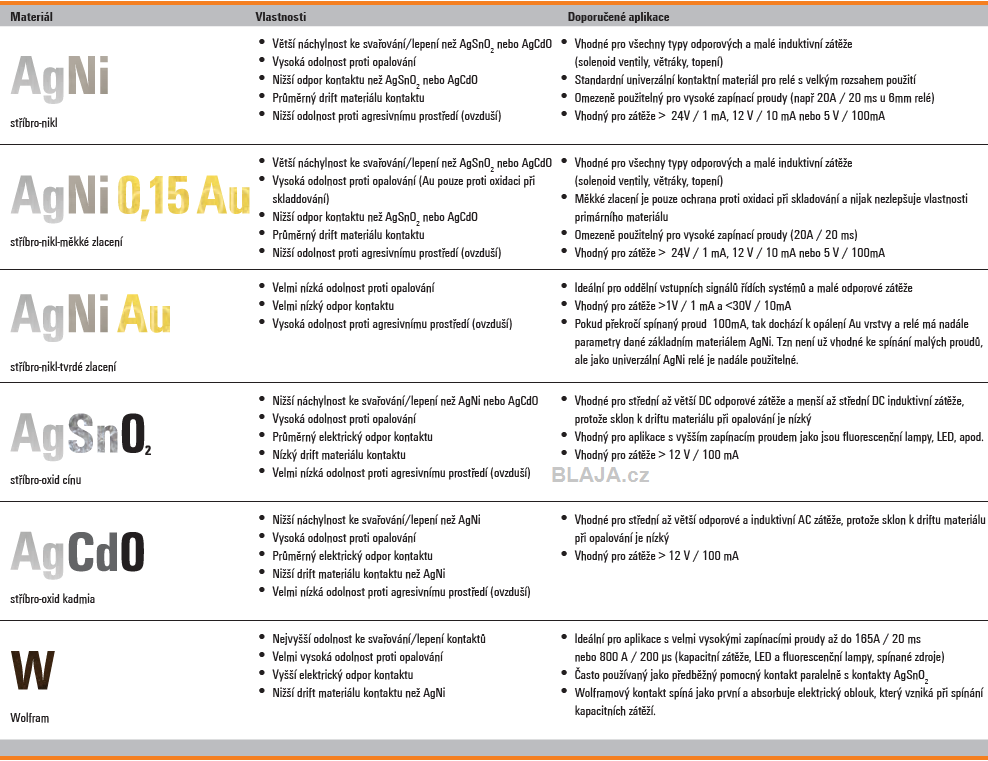

V této tabulce přesně najdete kritéria pro upřesnění výběru relé podle materiálu kontaktů a aplikací.
Klikněte na obrázek pro zvětšení

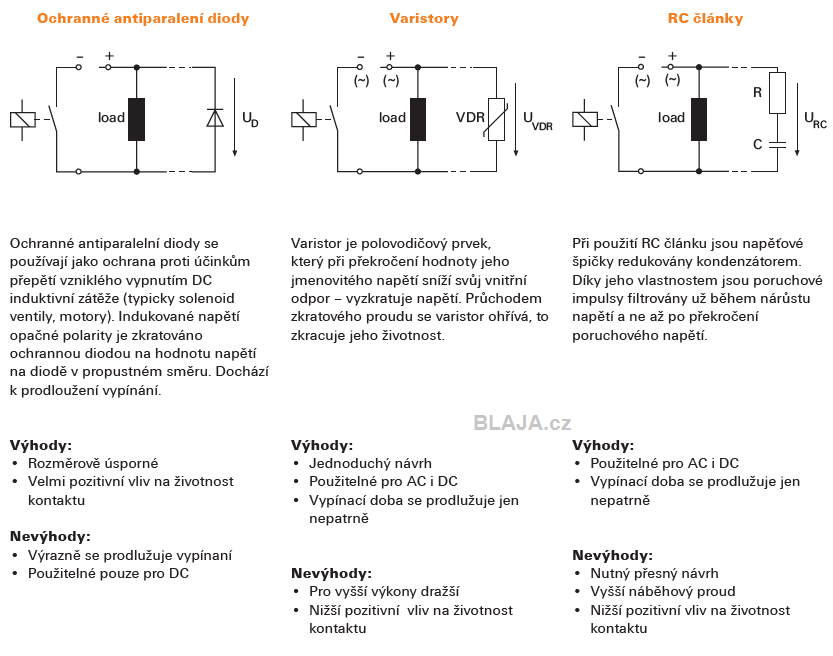

Nebo kdy a jaký ochranný člen k cívce relé použít? Nebo zda vůbec?
Klikněte na obrázek pro zvětšení
Závěr:
Brožura rozhodně stojí za přečtení, možná budete překvapeni, jak je omezeno spínání induktivní stejnosměrné zátěže, jak správně spínat zátěže více LED světel a v neposlední řadě spínání velmi malých proudů, typicky digitální signály PLC vstupů.
Ještě jednou, materiál je dostupný ke stažení tady.
Jaroslav Blažek
