Tak lze použit pouze tento samostatný modul k celému řízení až do doby kdy dojde k navyšování výroby – možnost téměř neomezeného rozšíření je zachována. Samotný modul nabízí velké množství speciálních funkcí.
Speciální funkce I/O modulu:
16 vstupů se vstupní úrovní 5 až 24 V (s automatickým přepínáním)
Vstupní časové konstanty žádná, 1 μs, 2 μs, 4 μs, 8 μs, 16 μs, 2 ms nebo 4 ms
Max. 16 tranzistorových vstupů
Vysokorychlostní čítače, max. 4 kanály, 500 kHz (při vstupním napětí 5 V nebo 12 V), 250 kHz (při vstupním napětí 24 V)
Max. 8 vstupů s přerušením
16 výstupů s výstupní polaritou N/P kanál, oba kanály (zapojení Push-Pull) a diferenciální výstup
Max. 16 tranzistorových výstupů
Pulsní výstup max. 4 kanály, 500 kHz
PWM výstup: max. 4 kanály, 100 kHz

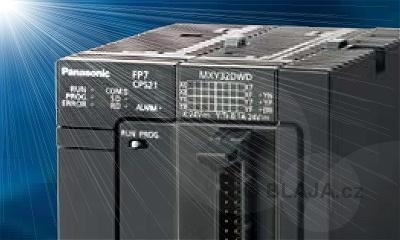

Jednotky Panasonic Electric Works s typovým označením AFP7MXY32DWD a AFP7MXY32DWDH podporují široký rozsah vstupních zařízení – senzory, měřidla, regulátory atd. Jednotky mají 16 vstupů a 16 výstupů s podporou vysokorychlostních pulsů a oboustrannou polaritou. Model AFP7MXY32DWDH navíc podporuje řízení pomocí lichoběžníkových pulzů včetně ovládání zrychlování a zpomalování.
Moduly jak pro jednoosé tak pro dvouosé aplikace nabízí celou škálu různých variant řízení a to dle potřeby příslušné aplikace včetně synchronizovaného nastavení rychlosti a posunu nebo variabilní nastavení rychlosti podélné osy. Nastavení parametrů či programování je snadné díky vlastnímu sofistikovanému vývojovému prostředí Control FPWIN Pro7.
Jaroslav Blažek
Manuál a katalog modulu AFP7MXY32DWD zde.
Kontakt pro získání dalších informací:
Panasonic Electric Works Europe AG, organizační složka
Kancelář podpory prodeje pro ČR a SR
Administrative centre PLATINIUM,
Veveří 111, 616 00 Brno
Tel.: +420 541 217 001, Fax: +420 541 217 101
http://www.panasonic-electric-works.cz
Luděk Barták
e-mail: Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript.
mobil: +420 733 66 27 66
