I když to tak možná nevypadá, je to větší kousek, pokud zůstaneme u názvu prodlužovačka, je to znatelně větší zařízení, než běžné prodlužovačky. Profil 66 x 63 mm a délka 320 mm s kabelem 1,6 m. Musí se do ní vejít další spínání a elektronika. Detailní informace najdete zde.

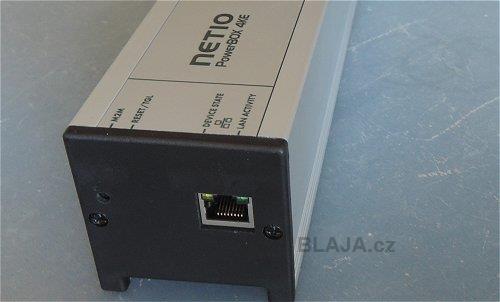

Z boku RJ45 konektor pro připojení do sítě, tentokrát myšleno do datové sítě.
Stačí připojit, v továrním nastavení si zásuvka nechá nastavit IP adresu DHCP serverem.
Tak, připojíme LOGO! a jedeme. No bude to ještě chvilku trvat, postupujeme krok za krokem úplně stejně jako na jakémkoliv jiném zařízení s Modbus TCP komunikačním protokolem.
Za chvíli uvidíme, jak se nám podařilo sestavit spojení a zobrazit proměnné na displeji - obrazovce LOGO!.
Koukneme na síť a naši zásuvku (prodlužovačku?) s IP adresou od DHCP serveru najdeme jasně podle MAC adresy, ta je nalepená ze spodní strany jako sériové číslo, tady 4F na konci.
Tohle je celé menu webového serveru, k nastavení je toho na zásuvku dost a dost, vše je celkem jednoduché. Nás zajímá zatím jen pevná IP adresa, v naší dílenské síti nepřiděluje DHCP server adresy, obdobně jako je to ve fabrikách. Vždy si IP adresu musíme určit pevnou.
Klikněte na obrázek pro zvětšení
Tak a tady bychom mohli skončit, pokud stačí ovládat zásuvky právě přes webové rozhraní. Každou si zapneme, vypneme, vidíme zatížení, další údaje a také celkovou spotřebu energie. Tahle všechna data máme k dispozici také v registrech Modbus TCP protokolu.
Na webový server se připojíme i z mobilu nebo tabletu, pak je ovládání zásuvek mobilní.
Klikněte na obrázek pro zvětšení
Za zmínku stojí možnost nastavení zpoždění jednotlivých zásuvek při zapnutí, abychom předešli proudovému nárazu při připojených větších spotřebičích.

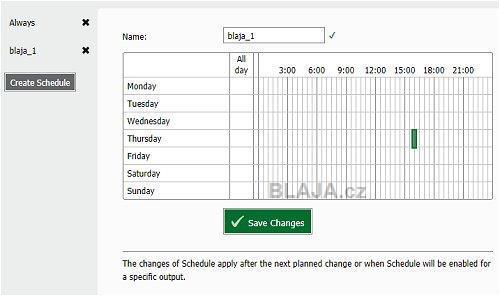

Překvapil také bezva plánovač, který je nastavitelný v širokém rozsahu individuálně pro každou zásuvku.
Tak ale hlavní je nastavení protokolu, který potřebujeme pro spojení s LOGO!. Modbus TCP není totiž aktivován v továrním nastavení.
Klikněte na obrázek pro zvětšení
Jdeme do manuálu na Modbus TP. Data jsou uložena v registrech na adresách. Označení registrů je shodné s jakýmkoliv Modbus TCP zařízením, jen adresy s daty se mohou lišit.
V manuálu NETIO jsou všechny registry a adresy popsány, stejně první proměnou si zkusíme adresovat, abychom věděli posun. Ten někdy je, někdy není, záleží na výrobci.
Tohle je jen část adres, komplet v manuálu tady.

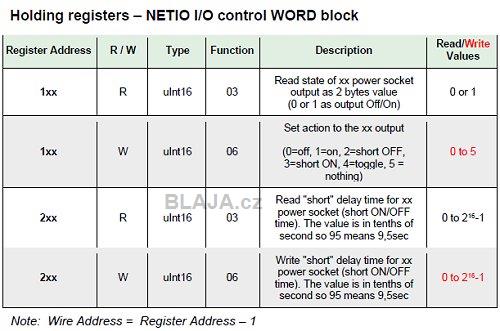

Kromě zapnutí a vypnutí má každá zásuvka i možnost nastavení chování v závislosti na velikosti proměnné v registru 0x06, adresy 101–104, jak je vidět v popisu.
Tak a jsme v LOGO! Spojení bude formou Client - Server, přičemž Client je zásuvka.
Klikněte na obrázek pro zvětšení
Nejdůležitější tabulka výměny proměnných Client - Server.
Klikněte na obrázek pro zvětšení
A čtení proměnných ze zásuvky do LOGO! Na adrese WV30 máme frekvenci z registru 0x04 adresy 0. K uvedené adrese v manuálu přičteme vždy +1. Připomínám, že pro jiné zařízení - Server, může být offset jiný.

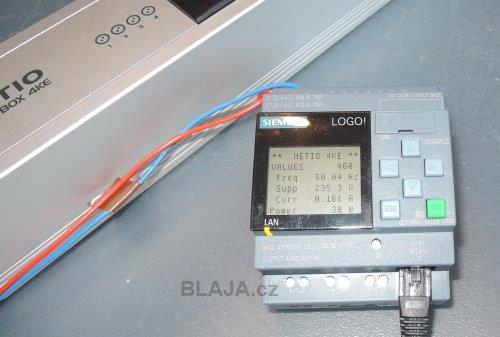

Data následně na obrazovce LOGO! Zmíněná frekvence a další údaje. Zatížení obstarává žárovka 40W.
Zapnutí zásuvky přes „Coil“ tedy cívku a její vypnutí. Ovládáme a čteme jeden bit.
Přes klávesy LOGO! zapneme a vypneme zásuvku č. 4, číslo 3 pak ovládáme přes 16 bitovou proměnnou.

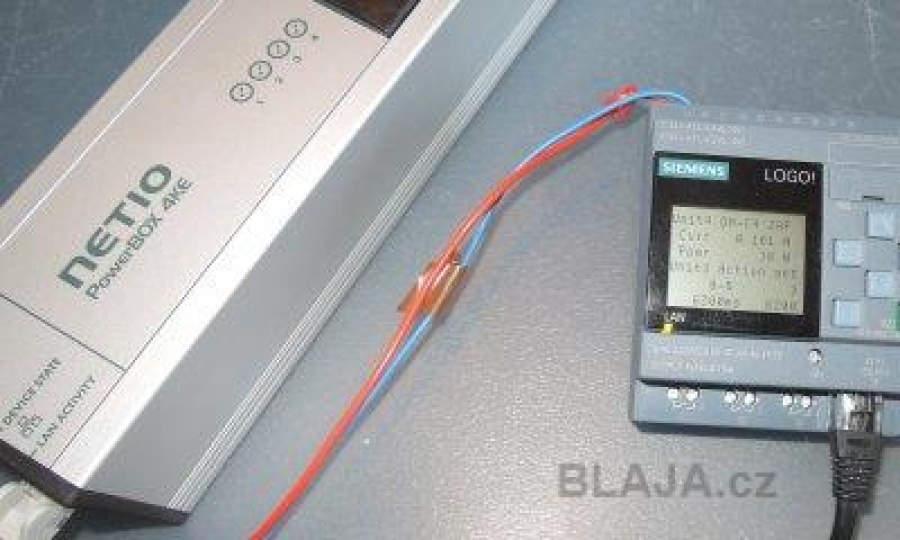

Zmíněná funkce chování zásuvky podle proměnné v VW48 (0=off, 1=on, 2=short OFF, 3=short ON, 4=toggle, 5 = nothing). Tu budeme zadávat z displeje LOGO!.
Jedna obrazovka LOGO!.
Druhá obrazovka.

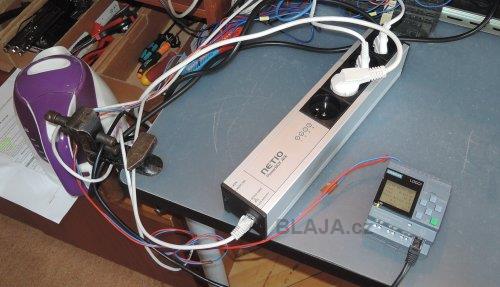

Přes zásuvky připojíme i varnou konvici, musíme zkusit i větší zatížení.

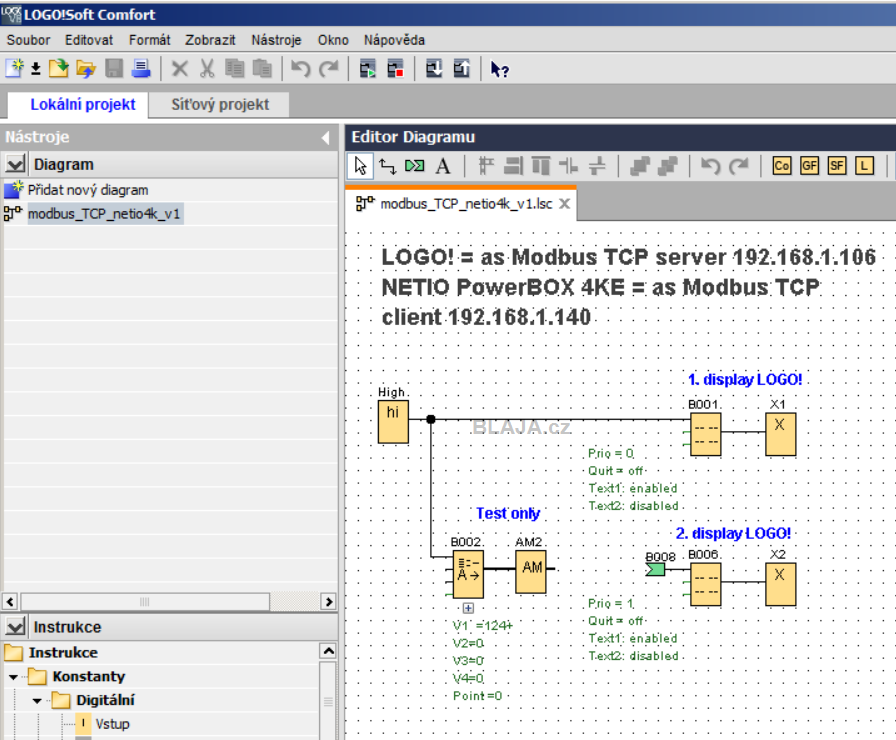

A třeba online režim LOGO!soft Comfort. Proměnné na displeji LOGO! v online režimu jsou reálné a žijí.
Příkon 1877W je varná konvice v činnosti s vodou na kafe. Je na ní uvedeno 230 V, 50 Hz a 2000W. :)
A ve skutečnosti. Konvice si vezme něco přes osm ampér, měření je směrodatné, údaj na konvici je přibližný.
Videoukázka LOGO! a NETIO zásuvky. Two minutes video.
https://www.youtube.com/watch?v=YNSJ1G7_u94&feature=youtube
Závěr:
Tak tohle bylo trochu netypické pro průmyslovou automatizaci, ale nevadí, je vidět že komunikační protokol Modbus TCP umožní připojit k PLC v podstatě cokoliv. Samozřejmě že by šla zásuvka propojit i s PLC vyšší kategorie - S7-1200/1500, ale to už by musela být konkrétní aplikace.
Jaroslav Blažek
