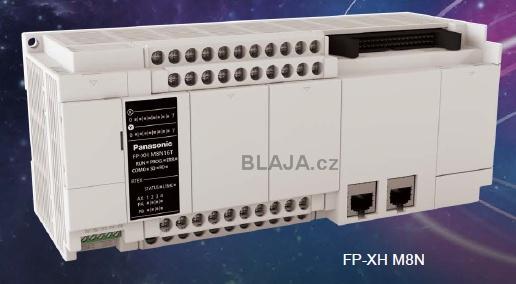

CPU má 16 digitálních vstupů / výstupů + 4 vysokorychlostní vstupy navíc. PLC lze rozšířit o jednotky Panasonic z řady FP0R a FP-X.
FP-XH je dodáváno s elektronickou spojkou, vačkou a převodovkou, stejně jako s funkcemi pro lineární a kruhovou interpolaci.
Klikněte na obrázek pro zvětšení
Polohovací parametry lze nastavit v programu PMX Configurator pomocí profilů vaček. PMX Configurator je součástí programovacího softwaru FPWIN Pro 7.

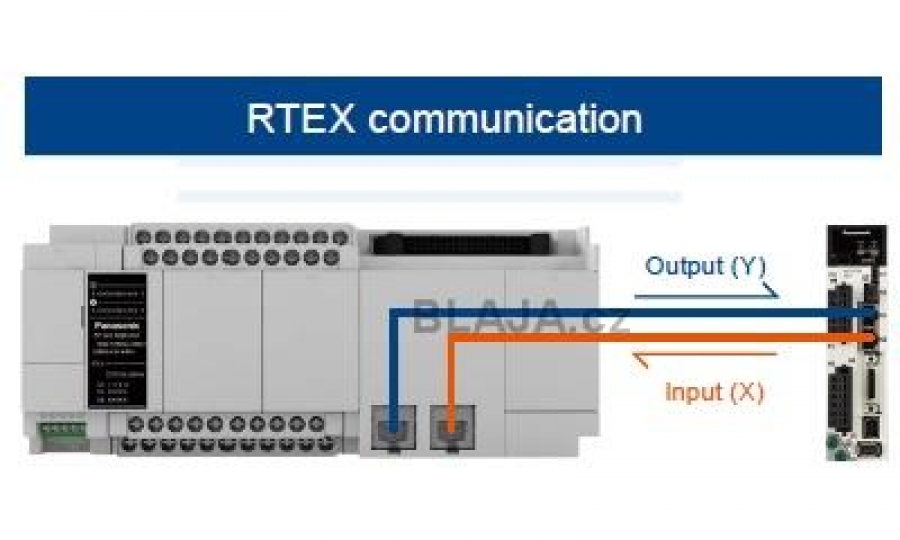

FP-XH využívá sběrnici pro řízení v reálném čase - prověřenou sběrnici RTEX (Realtime Express). Díky své vysoké přenosové a vzorkovací rychlosti je tato rychlá Ethernet sběrnice zvlášť vhodná pro vysoce dynamické úlohy řízení polohy jedné a více os.
Komunikace mezi Master a Slave prvky se pak děje v reálném čase. Montáž a připojení zařízení FP-XH je velmi snadné, smyčková kabeláž pak zajišťuje bezporuchový chod. Pro kabeláž pak bez problému postačí standardní kabely Ethernet (Cat 5e, vzdálenost až 100 m mezi jednotkami). Díky tomuto sběrnicovému systému se tak výrazně zvyšuje výkon a produktivita v aplikacích, které byly dosud řešeny pomocí tradičních programovatelných digitálních a analogových řadičů. Spolu s řadami servomotorů MINAS A6N / A5N funguje FP-XH jako technologický upgrade pro aplikace s až osmi osami.

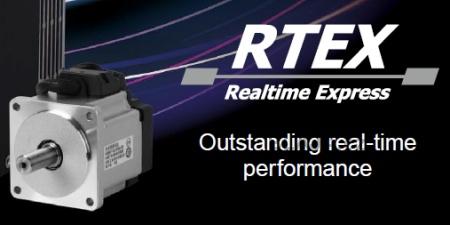

Řada MINAS A6 vyniká díky vysoce dynamickým servomotorům s nejmodernějšími technologiemi a velkým výkonem, přičemž si zachovává lehké a kompaktní provedení. Díky inovativní elektronice umožňuje řízení pohybu MINAS A6N přesné polohování. Speciální funkce a šířka pásma 3,2 kHz pomáhají redukovat vibrace. Standardní parametry jsou až 6500 otáček za minutu a zpětná vazba je zajištěna 23-bitový přírůstkovým nebo absolutním enkodérem. Pří řízení pohybu může dojít krátkodobě k dosažení 350% jmenovitého kroutícího momentu.
Video prezentace PLC FP-XH
https://www.youtube.com/watch?v=H8T9OH69Mvw&feature=youtube
Jaroslav Blažek
