Jestliže jsme si ukázali jednoduchou diagnostiku periferií v PLC programu S7-1200, podíváme se, jak se dá stejná věc zjistit na displejovém CPU, tedy vyšší řadě S7-1500. Úplně ideálně je to vidět na videoukázce v závěru.
|
S7-1500 a periferie ET200S, připojení PROFINET a nějaká porucha. |
|
|
Natvrdo vyrveme ze sestavy jeden modul, jako orel Ethon Prométheovi játra. |
|
|
Samozřejmě funguje diagnostika funkčních bloků v PLC programu obdobně jakou u S7-1200. |
|
|
Zkuste si přes nápovědu TIA Portal rozluštit co nám která funkce "říká". |
|
|

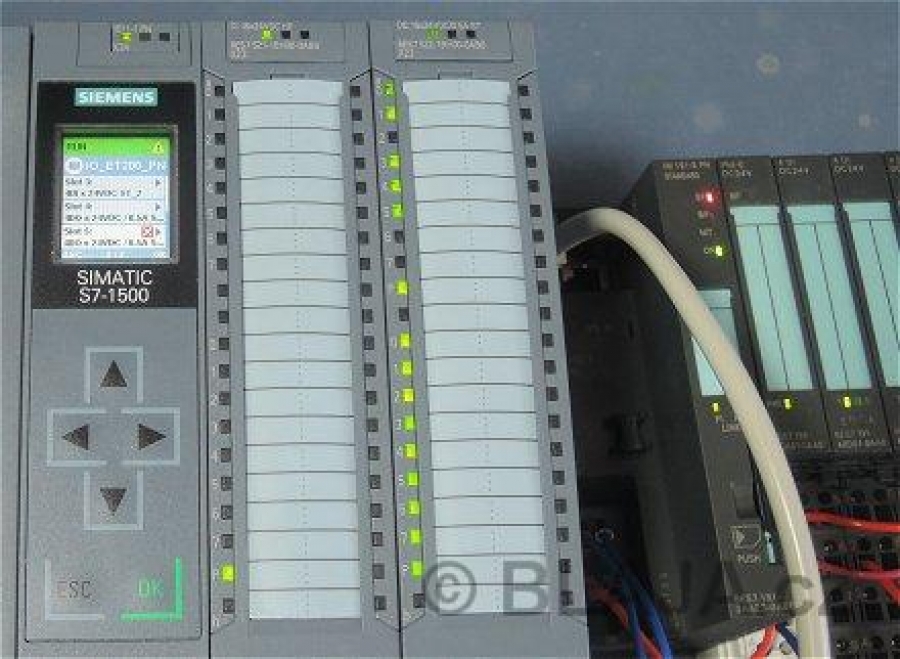

Ale výborné je také mrknout na displej CPU, kde diagnostika oznámí v podstatě to samé. Videoukázka níže. |
|
|
Diagnostika PROFINET periferií na displeji S7-1500.
|
Závěr:
I když je displej na CPU řady 1500 drobnější, jak je vidět ukáže vše podstatné, nemusíte možná ani chodit pro notebook a hledat kde je chyba, při troše šikovnosti si ji najdete i na displeji CPU.
