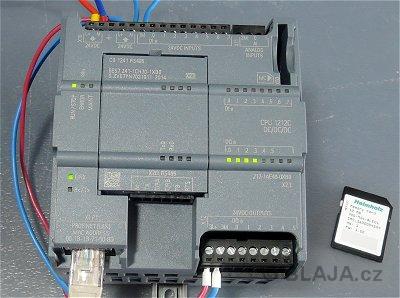

CPU S7-1200 do kterého potřebujeme dostat PLC program bez nějakého software TIAPortal, jen s pomocí paměťové karty.

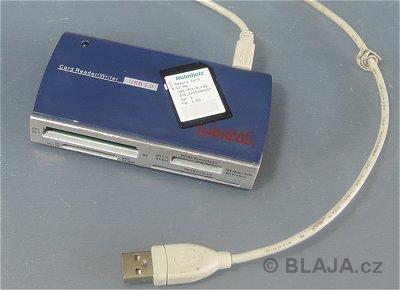

Ještě budeme potřebovat nějakou čtečku, pokud nemáme slot přímo v notebooku. Paměťovou MC kartu pak použijeme jakoukoliv ze šuplíku, jen musí velikostí odpovídat typu CPU.

Ovšem vždy používáme jen kartu určenou pro PLC Simatic.

Jak by to mělo fungovat?

V režimu MC karty "Program" přeneseme data z TIA Portal na kartu, vložíme do CPU, zapneme a počkáme, až se vše překopíruje do CPU. MC kartu musíme ponechat v PLC, to je velmi důležité. Tento režim je takový standardní.

V režimu "Transfer" je vše stejné, jen MC karta po přenosu nezůstává v CPU, ale bereme ji s sebou.

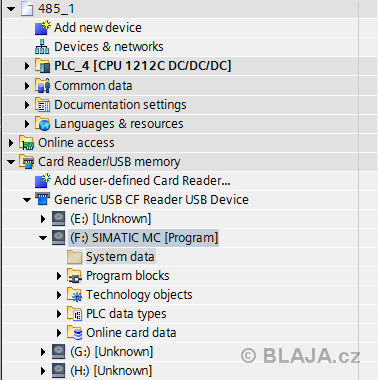

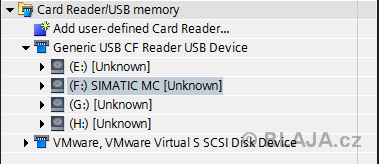

Čtečka paměťových karet se objeví v TIA Portal a nyní je v ní standardní karta v běžném režimu "Program".

Ve velké většině případů vypadá MC karta a její vlastnosti takto. Je chráněna proti zápisu a nastavena v režimu "Program". To je nejuniverzálnější mód, touto kartou také rozšíříme paměť v CPU.

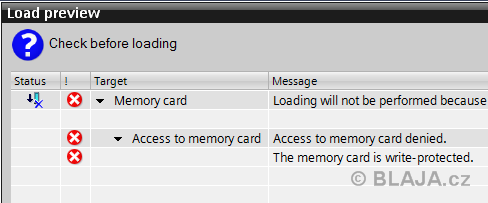

Ale při pokusu o nějakou její změnu, to vždy skončí takovým hlášením.

Nejjednodušší cesta je paměťovou kartu vymazat, ale pozor, nemažte dva skryté a systémové soubory, těch si vůbec nevšímejte. Pak vypadá karta ve čtečce takto.

Teď v jejich vlastnostech konečně nastavíme mód karty na "Transfer".

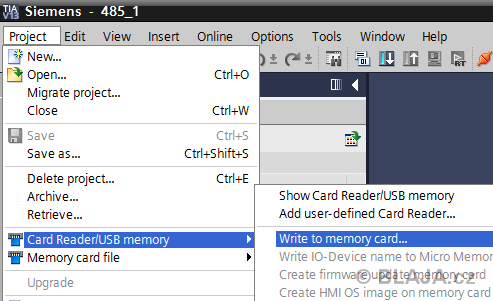

Přes hlavní menu přeneseme všechna data z projektu TIA Portal na naši paměťovou kartu.

Stačí ji vybrat v následné nabídce a vše již probíhá jako při přenosu projektu přímo do PLC.

Kopírování dat ale nastaví režim karty zpět na "Program", takže si dáme malé opakování.

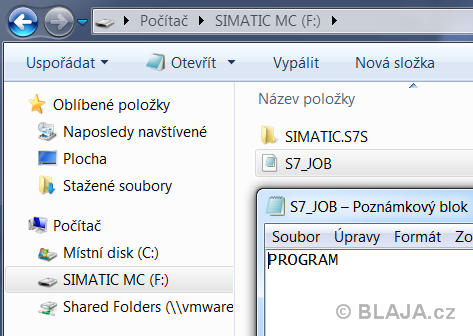

Režim karty je označen na kartě v souboru S7_JOB.

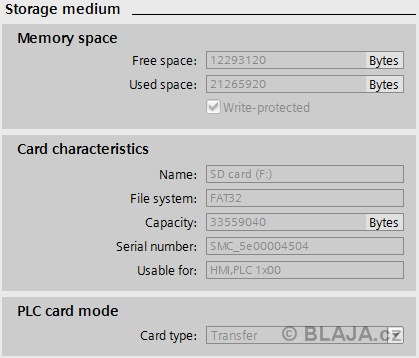

Takto musí vypadat správná karta pro třeba mnohonásobné použití přenosu dat do CPU.

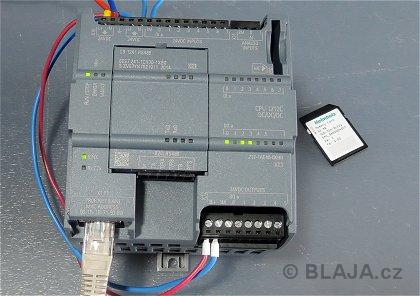

PLC máme úplně prázdné nebo nové, nebo dokonce s nějakým PLC programem. Je to úplně jedno, po vložení karty a startu CPU, se vše z karty přenese do PLC. Jestliže si vytvoříme prázdnou kartu, všechno zase pomocí ní z PLC vymažeme. Stačí jen při vypnutém PLC vložit kartu, zapnout a počkat na blikání LED MAINT, viz video dále.

Klikněte na obrázek pro zvětšení.

Ještě jedna poznámka, pokud si Startup vlastnost CPU necháme na default, po přenosu programu, vyjmutí karty a zapnutí, nám PLC nenaběhne do režimu RUN, musíme jej nastartovat z prostředí TIA Portal, což asi není to, co bychom chtěli.

Klikněte na obrázek pro zvětšení.

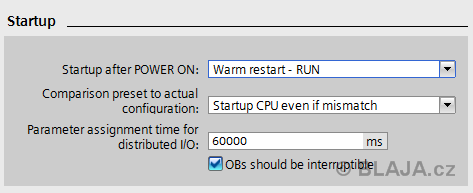

Proto si upravíme reakci CPU na zapnutí napájení. Jestliže na tohle zapomeneme, musíme celý postup opakovat od začátku.

Aspoň ale získáme nějakou praxi.

Paměťových karet pak můžeme mít třeba jako do mariáše pro různé účely. Platí to ale samozřejmě jen pro sériovější použití.

Po zapnutí napájení se nám PLC rozběhne do standardního režimu. Kartu bereme do kapsy a odcházíme...

Parametrizace CPU přes jedinou MC kartu.

Klikněte si zde pro otevření videa v samostatném okně
