Dostali jsme k dispozici přepínače Procentec a Kyland, vždy jen malý průřez výrobním portfoliem. Všechny přepínače u nás prodává a technickou podporu zajišťuje firma Foxon z Liberce a jak uvidíme dále mnohdy i lepe než výrobce. Běžnou PROFINET třídu A zvládají všechny přepínače, jeden kus je speciálně určen pro PROFINET třídy B. Další rozdělení je pak podle rychlosti, tedy zda se jedná o gigabitový nebo 10/100M přepínač a v neposlední řadě provedení konektorů RJ45 nebo M12 s vysokým krytím. Napájení téměř vždy v širokém rozsahu 24 V DC.

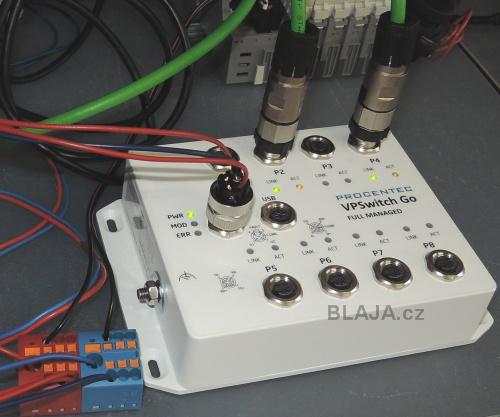

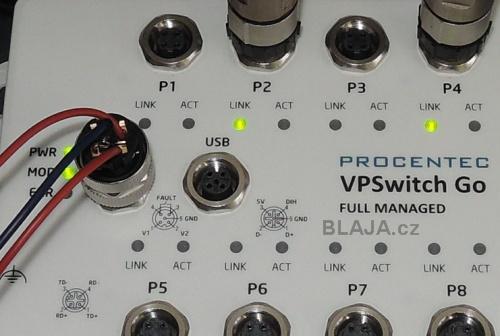

První přepínač řady VPSwitch Go od společnosti Procentec je na první pohled odolný průmyslový produkt. M12 konektory ukazují na vysoké krytí IP57. Na webu výrobce Procentec najdete i informaci o možnosti použití pro železnici. Rychlost 10/100M.

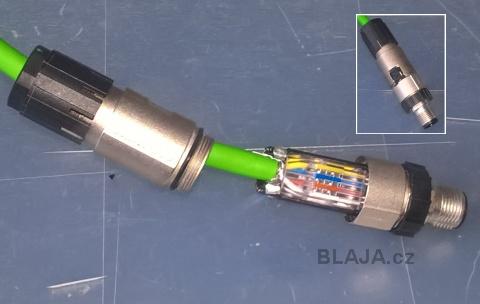

Ihned z kraje trochu odbočíme, pokud se obáváte práce s M12 PROFINET konektory, je montáž velmi jednoduchá a rychlá, Vše funguje stejně jako o verze s RJ45.

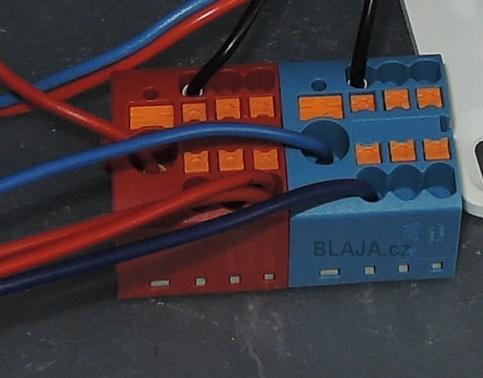

A ješte podruhé, tyhle svorkovnice jsou pro rozvod 24 V bezvadné, stačí jen zasunout vodič (bez nástroje) a po skončení vyjmout. Mnohem lepší a úspornější než svorky na DIN. Těmito příjemnými věcmi nás občas bezúplatně zásobuje Phoenix Contact Brno. :)
Jdeme dále. Přepínač pracuje v rozmezí teplot –40 °C až +70 °C, takže je možné jej instalovat kdekoli venku na zařízení. Celá tato řada VPSwitch GO, na webu výrobce tady, zahrnuje přepínače: Unmanaged, Lite Managed, Full Managed a Security Managed. Posledně jmenovaný má ještě vestavěný firewall.
Na webu prodejce zde jsou k dispozici všechny manuály a brožury včetně detailních technických parametrů.
Pro základní využití ani není manuál potřeba, zapojení konektorů je popsáno na těle přepínače a vše funguje ihned. Ethernetové konektory jsou jasně dány, ale napájecí se může lišit u různých výrobců, jak uvidíme dále.

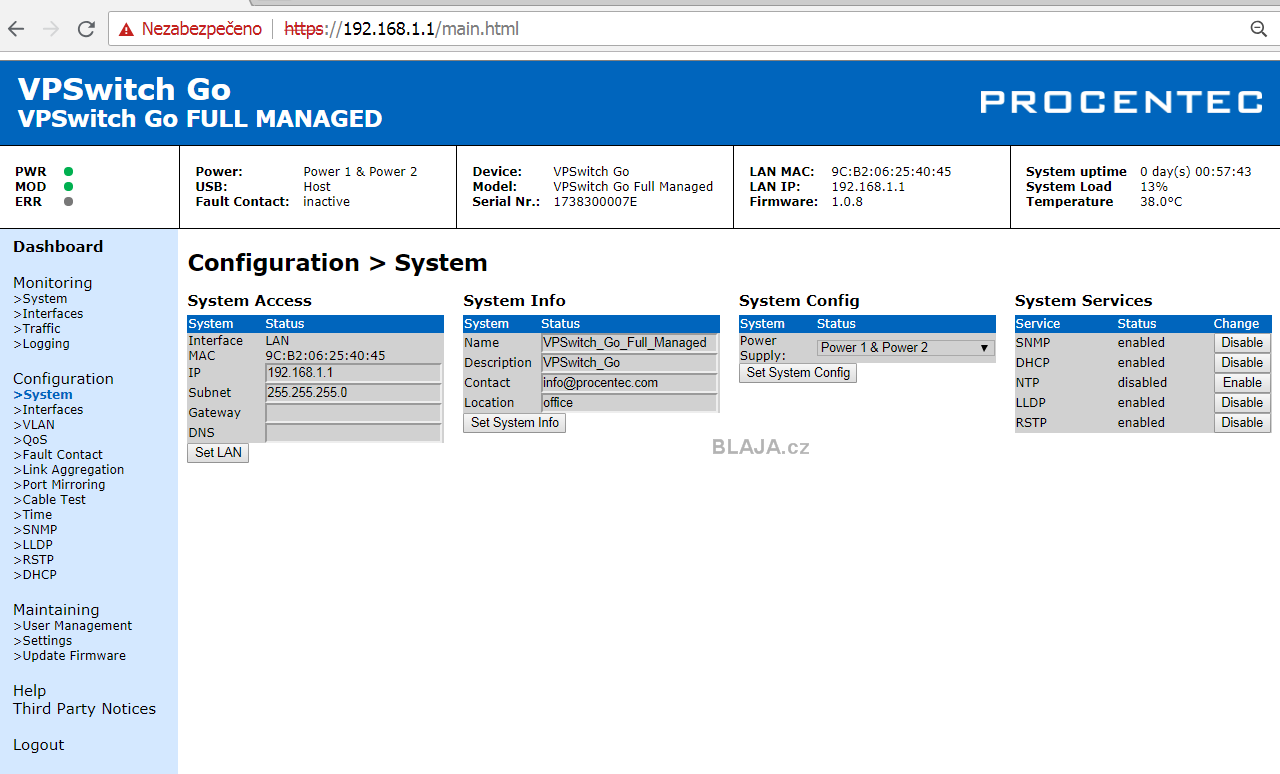

Nastavení přepínače přes webové rozhraní (jde také příkazy přes USB), možnosti jsou obrovské také pro IT specialisty.
Klikněte na obrázek pro zvětšení

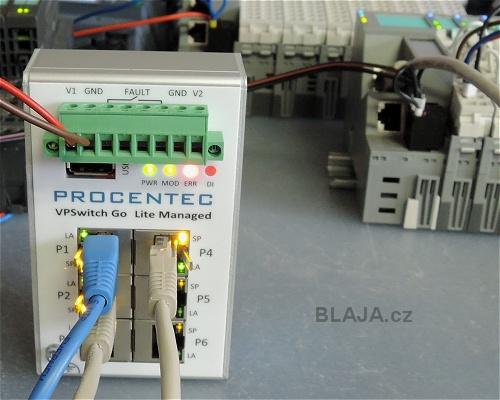

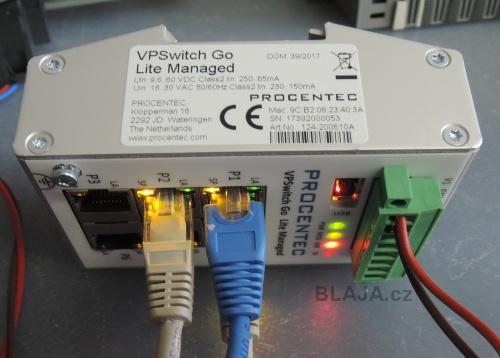

Tuto řadu VPSwitch Go ještě doplňuje malá verze šestiportového manažovatelného přepínače Lite Managed. Rozdíly mezi verzemi jsou hlavně v možnostech nastavení. Tento šestiportový má také nemanažovatelnou verzi.
Všechny přepínače mají možnost redundantního napájení, takže červená LED blikáním signalizuje, že máme připojeno jen jedno napětí. Dá se tato informace dostat i na kontakt. Nastavení hlavně přes webové rozhraní, takže jako obvykle nejprve změnit IP adresu tak, aby pasovala do naší sítě. Ale to jsou notoricky známé věci.

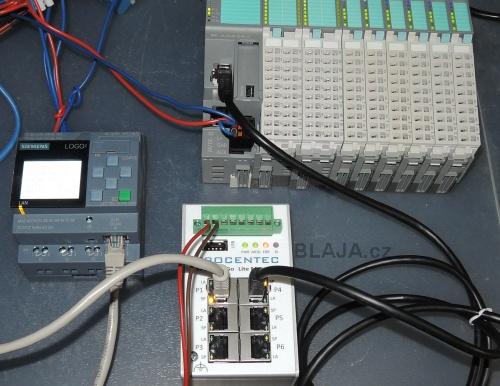

Pro zajímavost jsme propojili přes přepínač i LOGO! 8 a jeho periferii s protokolem Modbus TCP. Rozměrově si tento mini řekne o 65x105 mm, a při čelním připojení konektorů se vejde přesně mezi kabelové žlaby v běžné rozteči.

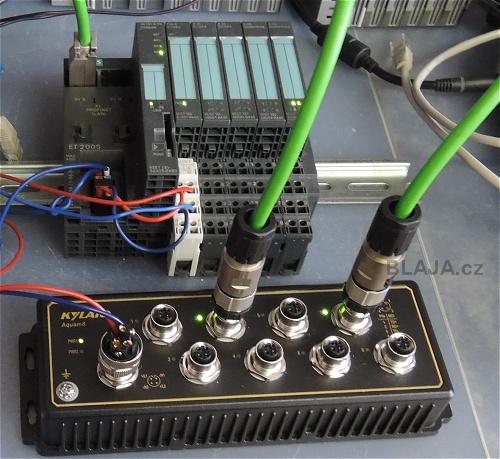

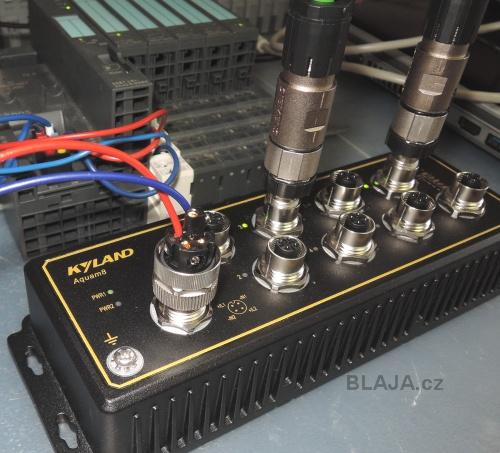

Přepínače společnosti Kyland začneme řadou Aquam. Jedná se o řadu přepínačů pro venkovní použití, s velkým rozsahem pracovních teplot a vysokým krytím, manažovatelné i nemanažovatelné, také s PoE napájením. Celou řadu těchto přepínačů najdete zde.

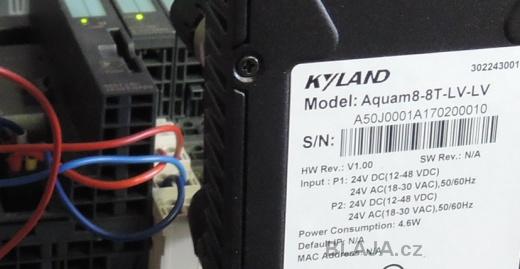

K této osmiportové verzi existuje ještě pětiportová, také pro rychlost 10/100/1000M, rozsah pracovních teplot –40 až 75 °C, krytí IP65/67. Pozor v porovnání s podobným přepínačem od Procentec, zapojení napájecího konektoru není stejné, takže mrknout na potisk. Opět všechny parametry a manuály jsou k dispozici u prodejce Foxon tady.
Přepínač vypadá opravdu robustně, váží také skoro 3/4 kilogramu. Rozměrově se ale nijak nevymyká podobným výrobkům. Protože Kyland dává na tyto své produkty 5 let záruku, tak to mají zřejmě vychytáno.
Řada Opal5 stejného výrobce Kyland. I tyto přístroje se liší jak rychlostí, tak rozsahem pracovních teplot. Rozsah napájení 24V je opravdu široký, jede to na jakékoliv bezpečné napětí.
Klikněte na obrázek pro zvětšení

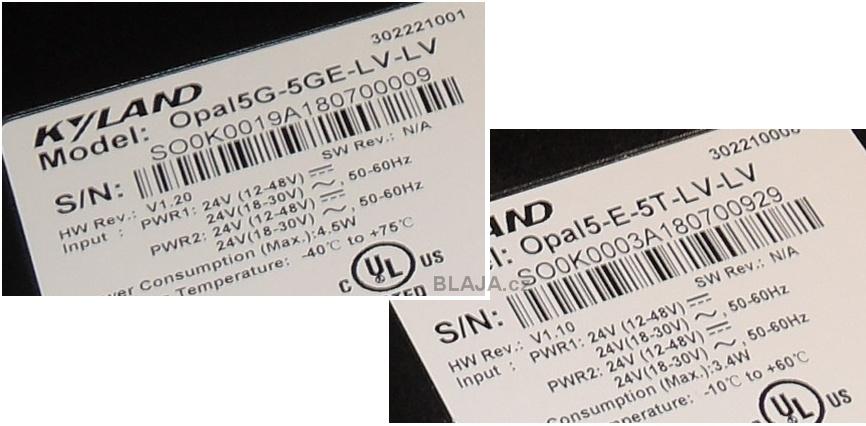

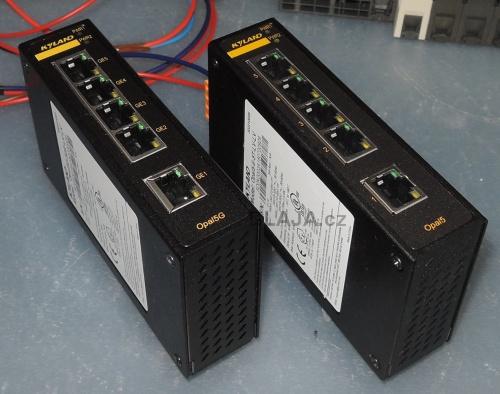

I když vypadají na pohled stejně, není to pravda. Vlevo gigabitová verze s širokým teplotním rozsahem –40 do 75 °C, vpravo 10/100M –10 až 60 °C. Portfolio celé řady Opal najdete tady.

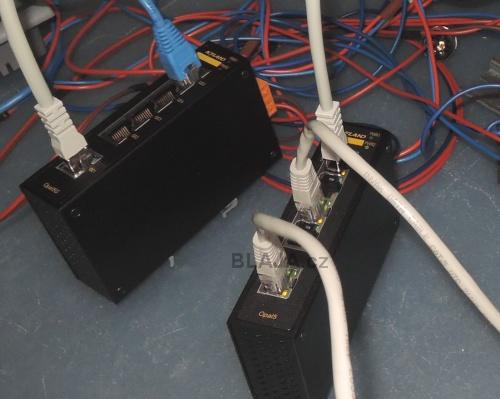

Všechny přepínače fungují okamžitě, zajímavý je například u levého modelu uvedený rozsah teplot, –40 až 75 °C. Ten předpokládá hlavně venkovní použití, ale krytí přepínače je jen IP30. Tedy pro umístění v rozvaděči, který pak může stát jak v Africe, tak na polárním kruhu. :)

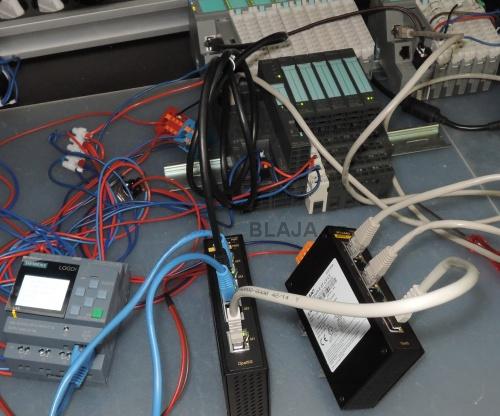

Zamíchali jsme do přepínačů všechno, co jsme měli na stole, jak PROFINET periferie, tak Modbus TCP spojení.

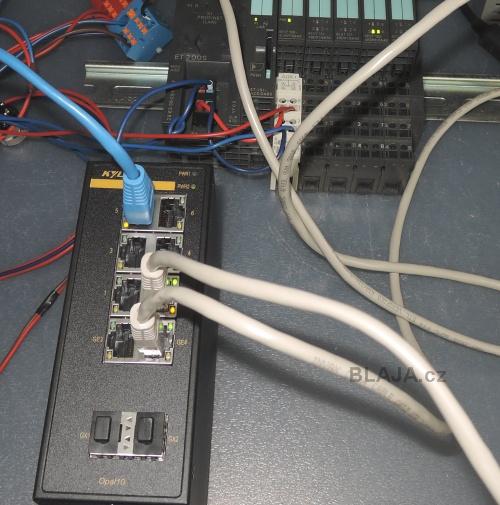

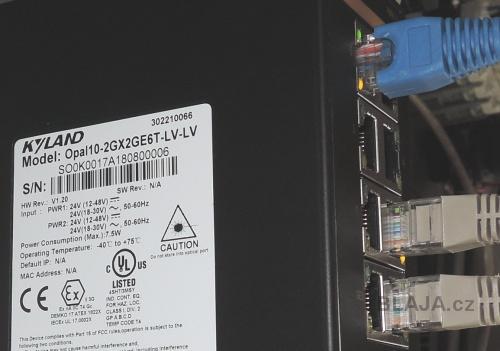

Větší model Opal10, gigabitový, také s velkým teplotním rozsahem. Manuály a kompletní technické informace řady Opal opět tady.
Kromě osmi RJ45 portů je tento přepínač doplněn o dvě šachty pro optické moduly.

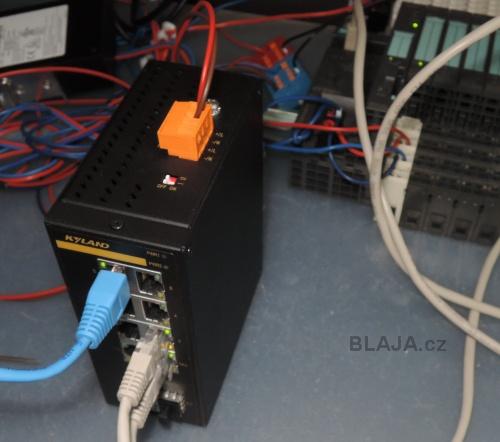

U redundantního napájení širokého rozsahu najdeme z horní strany dva DIP přepínače, které zapínají funkci Broadcast storm protection, jako ochranu před zahlcením sítě nadměrným provozem.

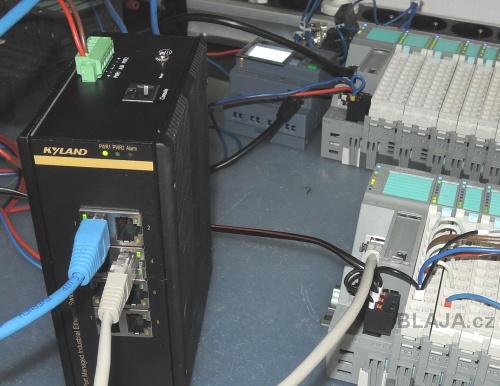

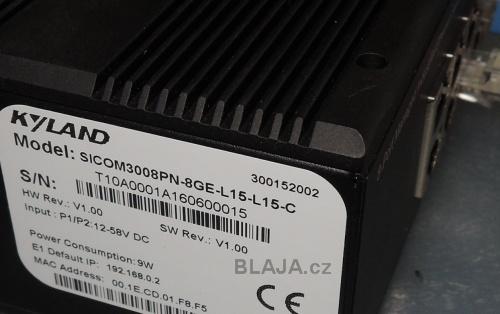

Na konec jsme si nechali řadu přepínačů Sicom, a to SICOM3008PN, který podporuje PROFINET třídy B, vice zde.

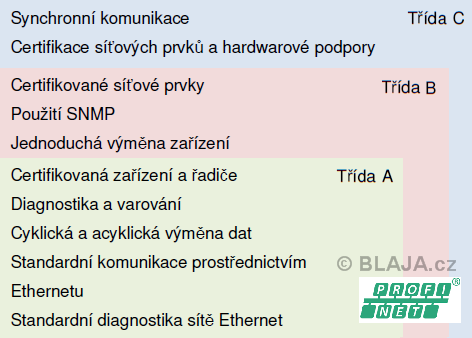

Zkusme trochu teorie ohledně PROFINET tříd. Jednotlivé produkty pro PROFINET síť jsou zařazeny výrobcem do tzv. Conformance Class A až C, podle druhu PROFINET. Pro PROFINET IO a RT vyhovuje Class A (B), naopak pro PROFINET IRT, tedy izochronní real-time musíme použít zařízení třídy C (Conformance Class C). Samozřejmě čím vyšší třída, tím vyšší cena přepínače.

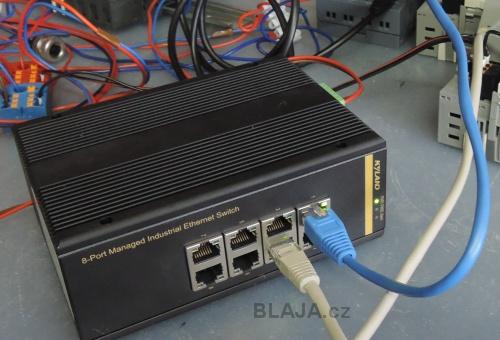

Tento robustní přepínač je určen i do sestavy projektu v TIA Portal nebo Step7 jako PROFINET účastník. Na všech portech podporuje rychlost 100/1000M, proto je vhodný všude, kde je kromě PROFINETu nutné přenášet ještě velký objem dalších dat.

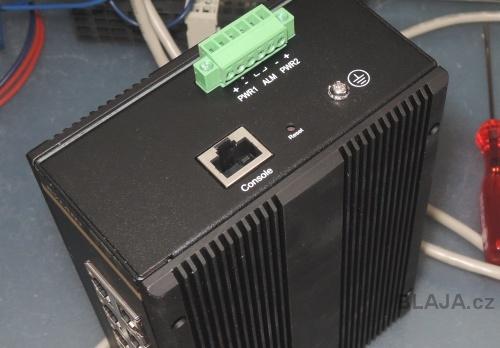

Z horní strany má port pro nastavení pomocí příkazů, na napájecí konektor je vyveden kontakt relé.
Je nezbytné nastavit IP adresu pro přístup do nastavení přepínače, které probíhá opět standardně přes webové rozhraní.

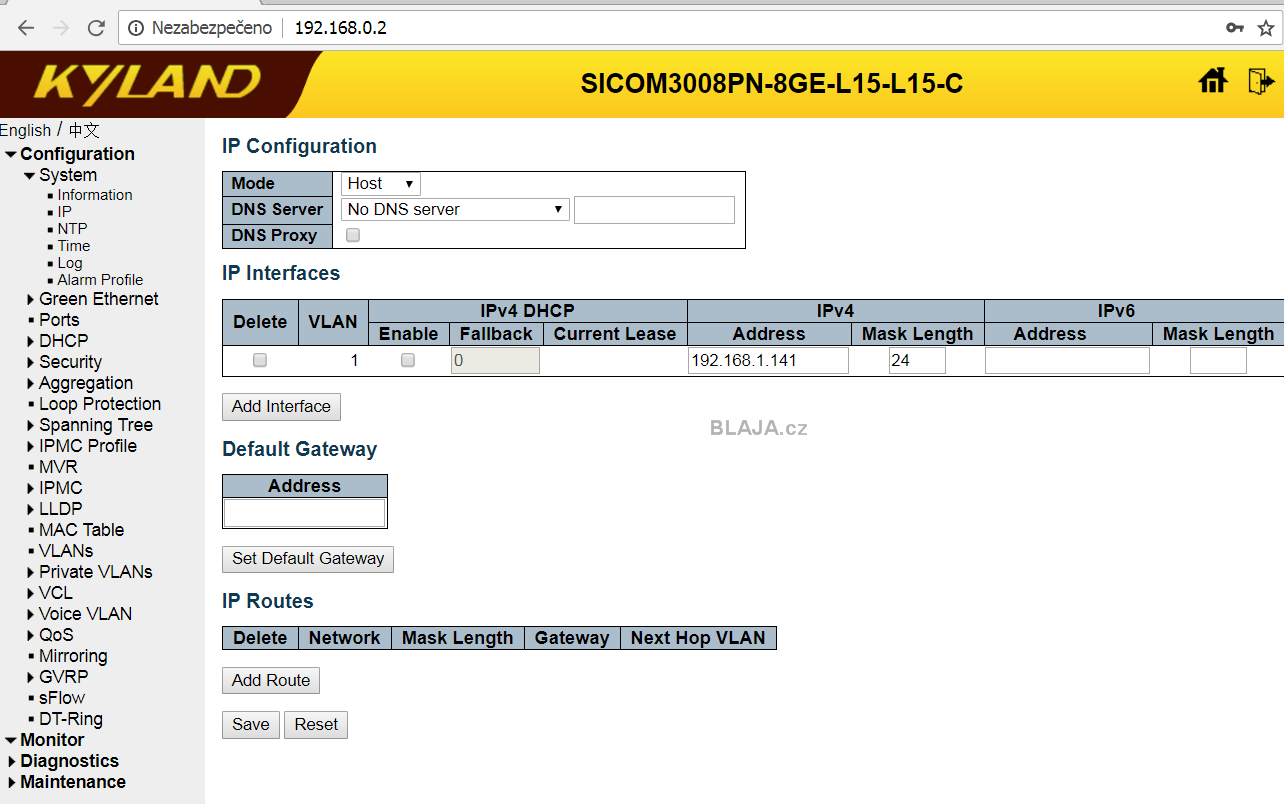

Opět nastavení přepínače je velmi široké, my jsme upravili jen IP adresu na 141.
Klikněte na obrázek pro zvětšení
Nyní se dostaneme k tomu zajímavému. Stažení GSD souboru a také manuálů jsou na webu výrobce Kyland podmíněny registrací se zadáním dalších osobních údajů. Je to takový „nešvar“, který se velmi rozmáhá. Naštěstí u prodejce Foxon tyto soubory najdete vždy u konkrétního produktu volně. :)
Klikněte na obrázek pro zvětšení
Pak teprve instalujeme přepínač do prostředí TIA Portal, abychom jej mohli vložit v případě potřeby do projektu.
A definovat si například topologii, stejně jako u přepínače CSM1277.
Závěr:
Pokud jsme vám trochu přiblížili základní kritéria výběru vhodného přepínače pro aplikace, tak je to, co jsme chtěli. Samotný výběr konkrétního produktu a výrobce už je ale na uživatelích.
Jednoduché přepínače začínají na ceně mírně přesahující tisícovku, výkonnější modely klidně pokoří hranici dvaceti tisíc.
Jaroslav Blažek
