CPU 1214FC DC/DC/DC, digital inputs 14x 24 V DC, digital outputs 10x 24 V DC 0.5 A, a dva analogové vstupy 2x 0–10 V/10 bitů.

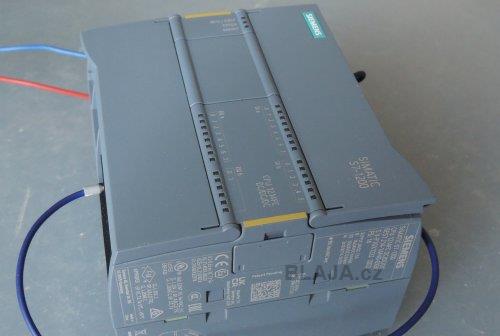

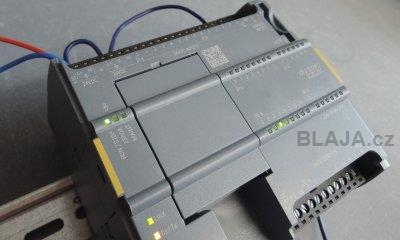

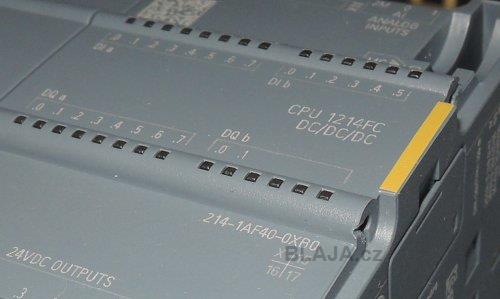

Že se jedná o bezpečnostní PLC informují na první pohled žluté pásky na každé straně PLC. Ovšem tady se nic o firmware nedozvíme.
Tato informace je na balení (pokud je ovšem máme k dispozici) - 4.5.1 a pak online přes software.

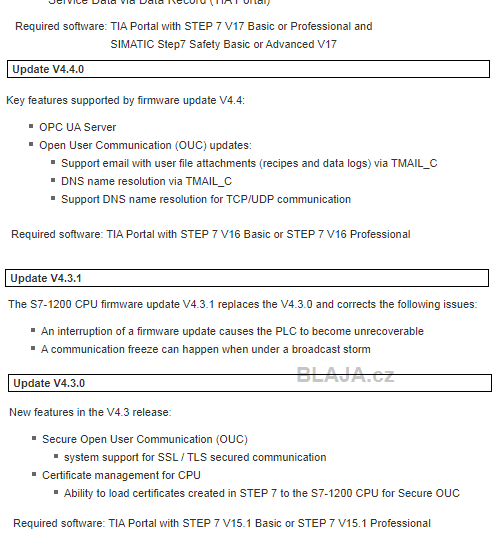

Na webu podpory Siemens zde, najdeme verze firmware ke stažení a k tomu také informace, jaké verze TIA Portal jsou potřeba. Pokud máme zatím TIA Portal V15.1 jsme na podporované FW verzi 4.3.1.

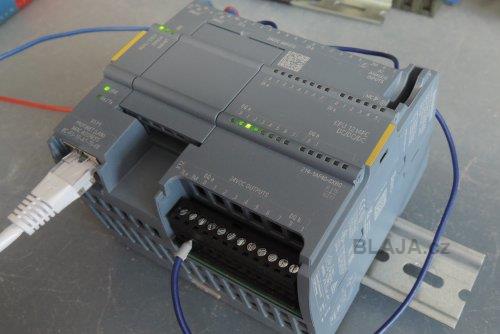

Připojíme se na PLC a koukneme co a jak. Je nové, tak nemá IP adresu, jen vidíme MAC adresu a typ obecný PLC.
Klikněte na obrázek pro zvětšení
Připojíme se online na diagnostiku.
A můžeme si i nastavit IP adresu. Podotýkám, že zatím nemáme vytvořený žádný projekt v TIA Portal, vše jede online.
Klikněte na obrázek pro zvětšení

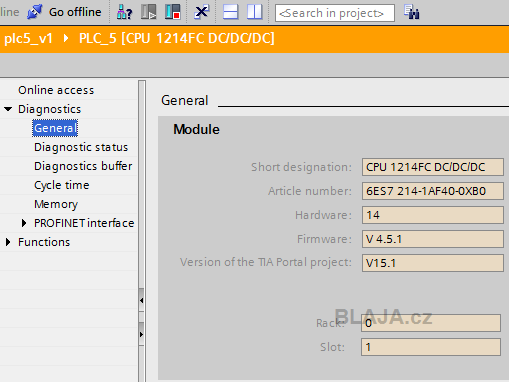

Tak vidíme v PLC verzi FW 4.5.1, které je zatím stále prázdné.

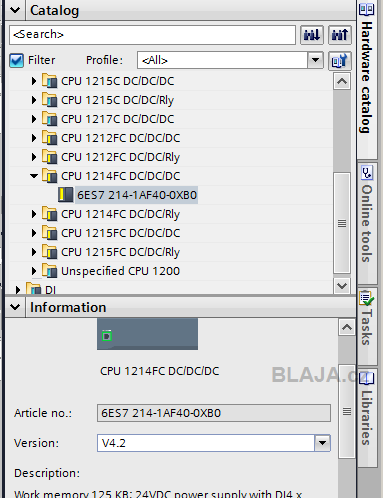

Pokud si uděláme projekt, tak nyní nejvyšší verzi FW v našem TIA Portal V15.1 máme 4.2.
Můžeme jej klidně do PLC nahrát, ale jak je vidět firmware nám nebude souhlasit, ikdyž nahrání dat je možné.
Klikněte na obrázek pro zvětšení
PLC nám sice nějak pojede, ale pro skutečnou aplikaci je vhodné mít firmwarové verze sladěny.
Jak je vidět, není to zatím ono.
I když se zdá, že by PLC fungovalo a že funguje, přece jen rozdíl v podporovaném firmware a TIA Portal není to pravé.
Závěr:
Jedeme dále, zkusíme doinstalovat do TIA Portal nějaké HSP a pohrát si s firmwarem v CPU, pak uvidíme.
Jaroslav Blažek
