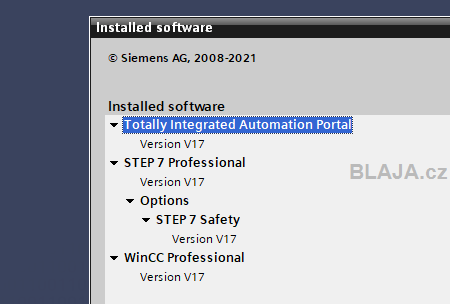

Nedá se nic dělat, sáhneme po patřičné podporované verzi TIA Portal pro naše bezpečnostní PLC s verzí firmware 4.5.1.

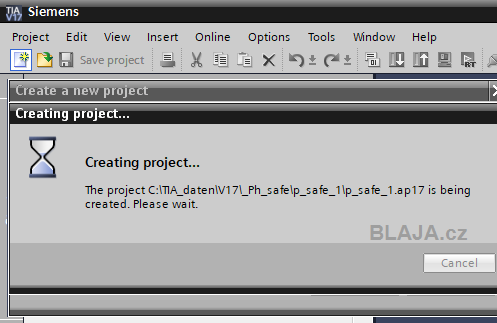

Vytvoříme si jako obvykle nový projekt, nebudeme nic migrovat z nižší verze.

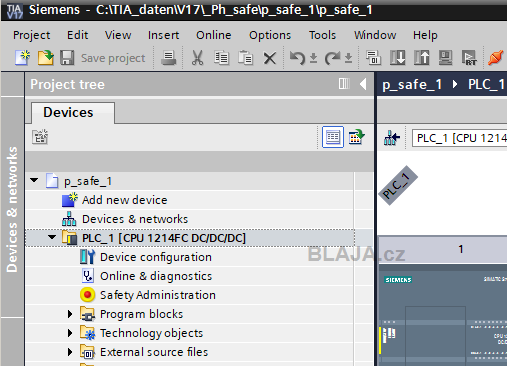

Tak na rozdíl od nižších verzí TIA Portal, máme už možnost výběru toho správného firmware v CPU.
Tak hotovo, jasně nastavíme ještě IP adresy a další detaily v konfiguraci PLC.
Připomeneme si, že v administraci bezpečnostní části můžeme povolit vypnutí bezpečnostního módu. Nemusíme si pak zatěžovat procesor, když bezpečnostní funkce zatím nevyužíváme.
A nahrajeme vše do PLC. Je vidět že jej máme konfigurováno v TIA Portal verzi 15.1 a přepíšeme to verzí V17.
Klikněte na obrázek pro zvětšení
Konečně vše vypadá jak má, nikde žádná chyba nebo nesrovnalost.

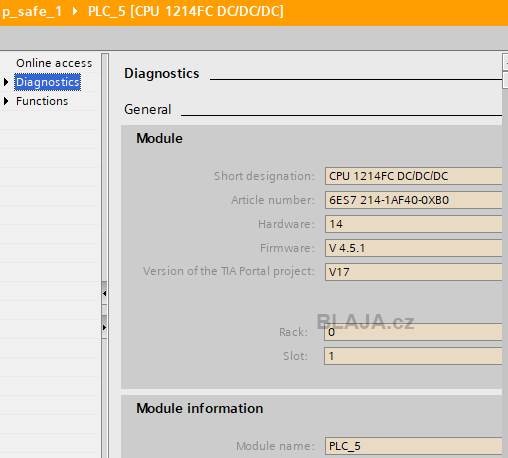

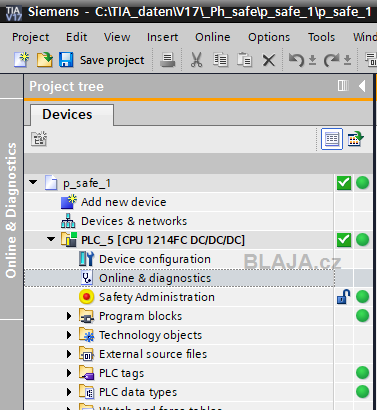

Takto online, verze srovnány. I PLC v projektu jsme si přejmenovali na PLC_5.

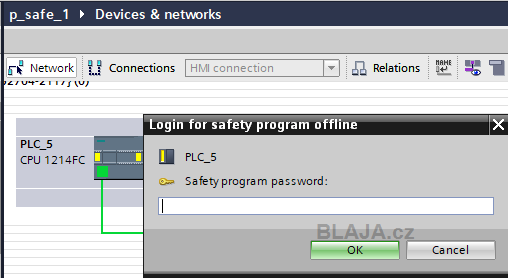

Změnu v bezpečnostním programu nebo nastavení je nutné potvrdit heslem, které se dá libovolně změnit, takže pro rychlý přístup stačí třeba 123, aby se to rychle a dobře psalo na klávesnici, po odladění programu pak nastavíme heslo silnější.
Bezpečnostní program běží v PLC samostatně ve vlastním cyklu a vše okolo se dá nastavit.
Klikněte na obrázek pro zvětšení

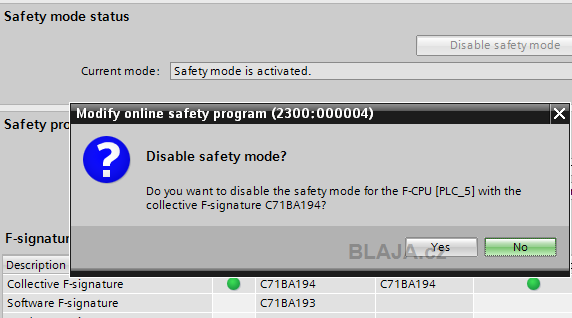

A pokud jsme si v nastavení povolili možnost vypnout bezpečnostní mód, nyní to můžeme klidně udělat.
Video PLC S7-1214F disable safety mode. One minute video. :)
https://www.youtube.com/watch?v=vy3vBiqOw6s&feature=youtube.
Závěr:
Tak jsme si ukázali jak si PLC připravit na projekt nebo nějaký výzkum. Jak uvidíme dále, je potřeba při některých aplikacích připojení bezpečnostních prvků třetích stran mít jistotu, že u nás je nastaveno všechno v pořádku. Abychom neskončili na nesladěném firmware a TIA Portal.
Jaroslav Blažek
