Kromě jednoúčelových utilit by tahle informace mohla být dostupná i přímo v prostředí TIA Portal. Ukážeme si jak a kde, začneme od současné nejvyšší verze TIA, tedy V14. Nevytváříme žádný projekt, jen otevřeme TIA Portal a využijeme službu Accessible devices. Ta nám nachází na síti dvě stejné CPU, o kterých zatím víme jen zobrazené údaje. Jakmile je hledání dokončeno aktivujeme tlačítko Show.
Klikněte na obrázek pro zvětšení
V menu online přístupu najdeme dvě naše CPU a použijeme volbu Online & diagnostika.

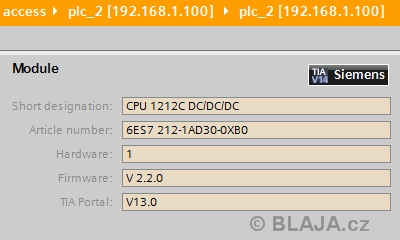

Záložka Diagnostika celkem pokorně odhalí informace o CPU, jeho firmware a hlavně verzi TIA Portal. V našem případě je to V13.0. Tou jsme opravdu naše PLC programovali.
Klikněte na obrázek pro zvětšení
Stejně jako u dalšího PLC jsou k dispozici kromě ostatních dat údaje o firmware a verzi TIA, což je to o co nám jde.
Spustíme si TIA Portal verze 13 nebo V13+SP1. Výsledek ohledně diagnostiky CPU bude stejný.
Jak u CPU adresou 100, nebo s adresou 101 není dostupná informace o verzi TIA Portal kterou byly PLC programovány. Takže zjistíme jen verzi firmware jednotlivých CPU.
Vnoříme se hlouběji do historie a vyhrabeme verzi TIA Portal V12+SP1. Accessible devices také najde obě PLC.
Dostupná je v online ale jen diagnostika, o nějakém seznamu programových bloků ani řeči.
Tohle na nás z diagnostiky vypadne. Verzi s firmwarem 2.2.0 TIA Portal ještě najde, ale vyšší verzi uvádí jako nepodporovanou. Něco podobného jsme čekali, není to nic neobvyklého. Informaci o tom v čem bylo PLC programováno samozřejmě nenajdeme.
Závěr:
Záměrně jsme v ukázce postupovali směrem do minulosti, aby bylo vidět co a jak. Možná že požadované informace ohledně verze TIA Portal budou někde v CPU k dispozici, my jsme je obvyklými prostředky ale nenašli. Zato jsme si ověřili, že ve verzi TIA Portal V14 již není problém tuto informaci získat, máme ji přímo v diagnostice. Pokud někdo máte zkušenosti jak info ohledně programované verze TIA nějak získat, například přes SIMATIC Automation Tool, bez nutnosti využít TIA V14, dejte vědět třeba v diskuzi.
Jaroslav Blažek
Doplňující odkazy k článku:
SIMATIC Automation Tool, nástroj pro práci s PLC a decentralizovanými periferiemi je zde.
TIA Portal V14 veškeré options na odkazu tady.
