Klasické LOGO! jsme připojili do naší dílenské sítě. Protože tato není přístupná přes Wi-Fi bude nutné nějaký Wi-Fi přístup zajistit.
Stačí vytáhnout z krabice starší Wi-Fi router a využít jej k tomuto účelu. Na nic jiného ani není, připíchneme jej kabelem taky do sítě a hotovo.
V modulu LOGO! nám běží nějaký zkušební prográmek s čítačem dokola a měření počtu cyklů za sekundu. To nám pro vyzkoušení stačí.
Nejprve je ale nutné tento přístup a komunikaci v LOGO! uvolnit přes menu Access control. Jestliže potřebujeme přístup do proměnných přes VM oblast, musíme si do ní potřebné prvky namapovat, zase přes menu Parameter VM mapping.
V továrním nastavení LOGO! jsou tyto parametry vypnuty, proto si přístupy uvolníme a v praxi pak zabezpečíme heslem. My jsme si nechali vše otevřené.
Tak a jedeme na to, stačí se připojit do Wi-Fi routeru a získáme přístup do celé sítě.
Protože webový server musí být povolen, klidně se jej vyzkoušíme, aspoň ověříme spojení. Stačí zadat IP adresu LOGO! Všimněte si, že bez potíží nastavíme i výstup LOGO!.
Klikněte na obrázek pro zvětšení
Aplikace LOGO! je k dispozici pro Android na Google Play a iPhone v AppStore. Uživatelé Microsoft OS v mobilech mají smůlu. Proto jsme pro zkoušky vzali starší tablet.

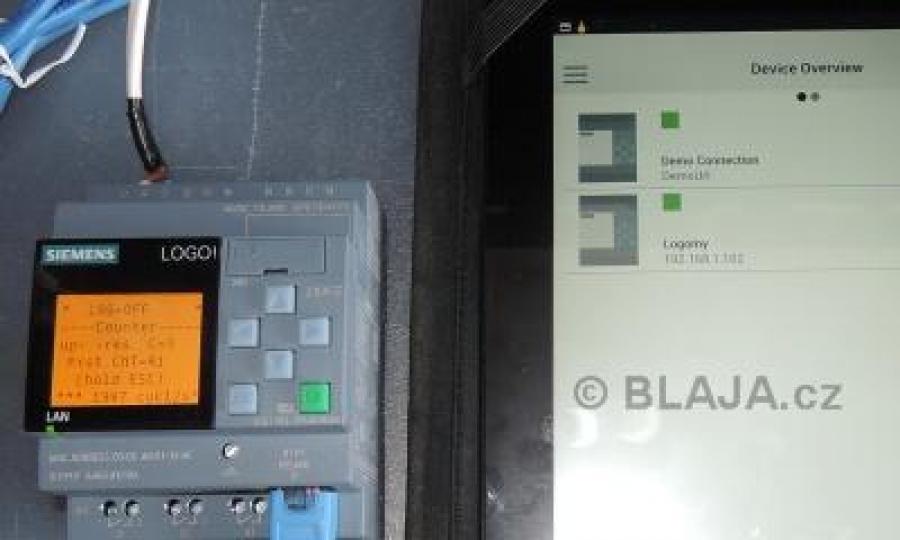

Můžete si vyzkoušet i Demo spojení, ale my jedeme naživo. Intuitivně jsme si vytvořili další zařízení "Logomy", spojení funguje okamžitě.
Celé menu, které máme k dispozici u jednotlivého nadefinovaného zařízení, tedy "Logomy".
Užitečná funkce, která zůstala zachována, nastavení rychlosti komunikace, maximální hodnota je 30 vteřin.
Ukázka monitoringu stavu kláves na LOGO! Opravdu se údaje mění 2x za sekundu.
Hlavně nás ale zajímají naše proměnné v LOGO! Každý tag jsme si pojmenovali a nasměrovali do patřičné VM oblasti, tedy dobu cyklu do VW506 atd. Viz parametry mapování v LOGO! Soft Comfort.
Jede to stejně na tabletu i na obrazovce LOGO!.
Tento příjemný graf funguje pro každou proměnnou, jen není vhodné zobrazovat najednou proměnné velmi rozdílných hodnot. Tohle je čítač od jedné do čtyřiceti.
V úplně hlavním menu pro všechny definované zařízení, je zajímavá možnost vytvořit vlastní kontrolní stránku a z ní ovládat třeba zmíněné výstupy LOGO!.
K dispozici máme tlačítka, pole pro vkládání proměnné, posuvný regulátor a grafický zobrazovač typu "Circual gauge", pro nás prostě "měřák". Ovšem za úplatu, tedy buď zaplatit, nebo se bez těchto funkcí obejít.
To je náš "měřák", neměli jsme aplikaci na mobilu (Windows mobile) a z tabletu platba nefungovala, takže Vám nemůžeme ani říci jestli jedna platba jeden tag, nebo je to nějak kumulováno. Pokud jste si někdo funkce koupili, dejte nám vědět.
Mrkněte na video, jak nám to šlapalo.
https://www.youtube.com/watch?v=R5KqHsuT64o&feature=youtube
Závěr:
Aplikace jela bez potíží i na našem starším tabletu, Siemens uvádí minimální verzi Androidu 4.1, my jsme zkoušeli na 4.2.2.
Jaroslav Blažek
