PLCSIM tedy simulátor pro prostředí TIA Portal se nespustí, místo toho na Vás vyjukne jen takové okno. Nevěřte poslednímu řádku o opravě instalace, ale vězte, že nejsou v souladu softwarové verze komponent TIA Portal. Simulátor je totiž, i když to tak nevypadá, naprosto samostatný nástroj, který může, ale také nemusí být instalován. V každém případě to chce aktuální softwarovou verzi PLCSIM.

Nejen že PLCSIM verze 13 potřebuje SP1, ale taky poslední update. Jsou to dvě různé instalace. Verze update jsou u různých produktů různé, proto vždy zkontrolujte poslední na webu podpory Siemens, odkaz v závěru článku.

Stažení software je ovšem podmíněno vlastním účtem u Siemens a přihlášením.

Poté stačí jednotlivé softwarové změny řádně instalovat. Pokud začnete od V13, následně pokračujeme SP1 pro V13 a na závěr tento update 1.

Simulátor spustíme po instalaci pro kontrolu ikonou na ploše, otevře se vždy v malém okně. Přece jen proti předchozí verzi jsou vidět nějaké změny.

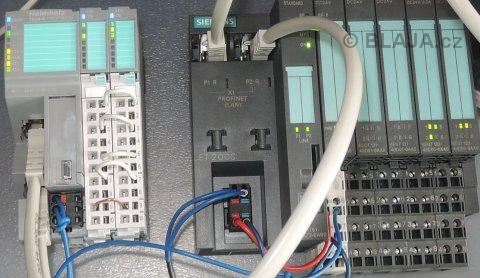

Vyzkoušíme si, jestli se ostrý projekt na stole bude v simulátoru chovat stejně a jakým způsobem jej dostaneme do simulátoru. Pro zajímavost máme tento ostrý projekt vytvořen v TIA Portal V13 včetně Helmholz komponentů. PLCSIM je ovšem v TIA V13+SP1, kde o nějakých jiných periferiích není v HW katalogu ani vidu ani slechu. Tak uvidíme, jak si s tím TIA Portal poradí.

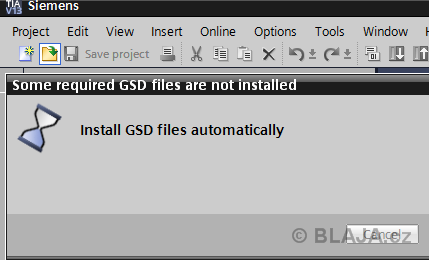

Software okamžitě pozná, že v otvíraném projektu jsou cizí komponenty a nejprve zahájí automatickou instalaci GSD souborů.

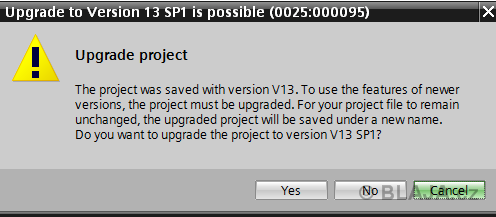

Následně nabídne upgrade projektu z TIA Portal V13 do V13 SP1. O původní verzi nepřijdete. Celý proces trvá pár minut.

Projekt je upgradován a otevřen bez chyby.

Klikněte na obrázek pro zvětšení.

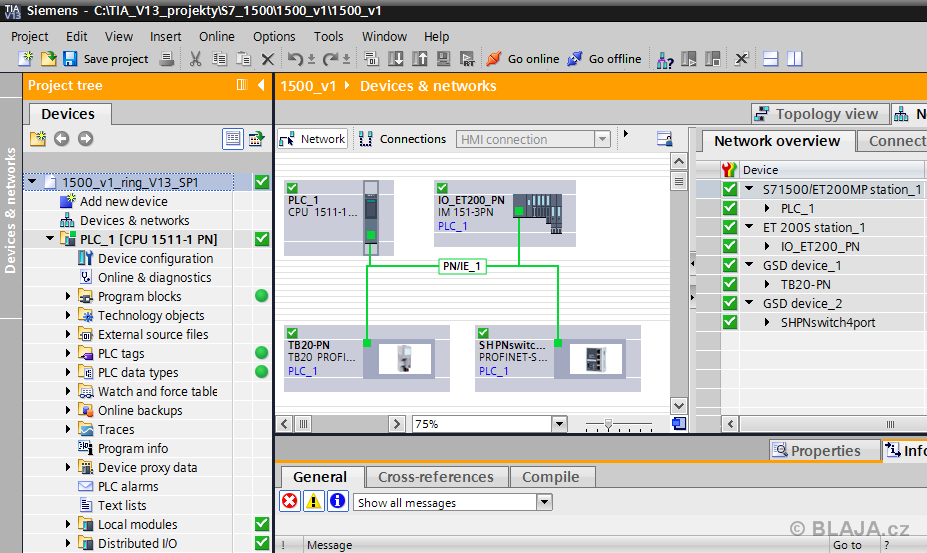

TIA Portal výborně instaloval použité GSD soubory do svého hardwarového katalogu. Nemusíte mít obavu, že v konfiguraci bude jen šedé políčko a nemožnost jakýchkoliv změn, jak to občas bývalo dříve. Spolehlivě se instalovala celá knihovna I/O periferií TB20 a také nový čtyřportový PROFINET switch. Ten si představíme v některém dalším článku.

Kromě spuštění simulátoru přes link na ploše, je v TIA Portal ještě přímá možnost přes aktivovanou ikonu v liště TIA. Pokud není PLCSIM instalován, je tato ikona šedá, neaktivní. Samozřejmě při startu simulátor urve veškeré spojení z TIA Portal na používané interface, stejně jako to dělá simulátor ve Step7 V5.5.

Cesta pro nahrání projektu se pak nastaví standardně, jen jako interface použijeme S7-1200/1500 simulátor.

Klikněte na obrázek pro zvětšení.

Přechod do online režimu je stejný jako v případě použití skutečného CPU, jen o poznání rychlejší, viz naše videoukázka.

Klikněte na obrázek pro zvětšení.

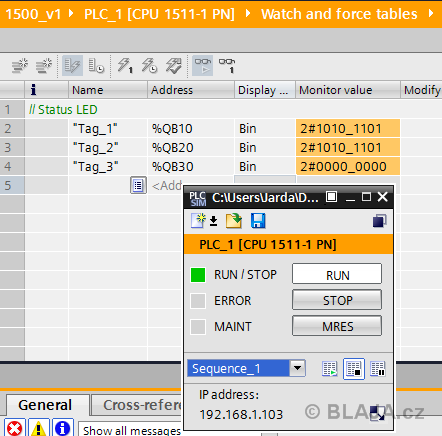

Stejně tak práce s VAT tabulkou proměnných. Simulátor se i při spuštění z TIA Portal otvírá vždy v malém okně, k jeho zvětšení stačí použít ikonu v rohu.

Výstupy ve skutečné aplikaci se samozřejmě chovají stejně jako v simulátoru. Jinak by to ani nemohlo fungovat, jen je vše opravdu velmi rychlé. Stejný program běhá v obou platformách.

Ve velkém okně simulátoru máme přece jen větší možnosti ovládání našeho PLC programu. Taky si zde můžeme celý projekt simulace uložit a použít příště. Z dalších možností jsou k dispozici ještě zadávací sekvence.

Klikněte na obrázek pro zvětšení.

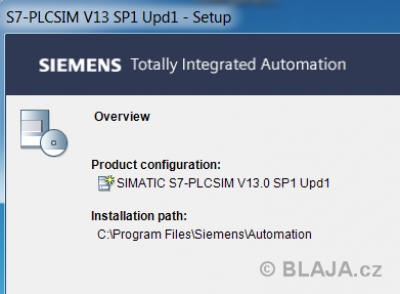

Na závěr drobná poznámka, i když v informacích o instalovaném software uvidíte, že máte k dispozici S7-PLCSIM V13 SP1, je třeba prohlédnout ještě detailní informace. Tam teprve je vidět, jaký máte instalován update.

PLC simulátor v TIA Portal V13 SP1 practicky.

Klikněte si zde pro otevření videa v samostatném okně
