Na tři výstupy LOGO! je připojen jen nějaký nevyužitý starší periferní modul digitálních vstupů s indikačními LED. Jen k vůli signalizaci.
Jak na to? Existuje samozřejmě mnoho variant jak to udělat. Využít při tom funkce které jsou v LOGO! k dispozici. Jedna verze s využitím čítače je zde.
U všech platí zajistit stav výstupu po vypnutí a zapnutí tak, aby nemohlo dojít k samovolnému spuštění pohybu ovládaného zařízení.
Druhá verze s využitím funkce posuvného registru. Tuto funkcí můžeme použít v LOGO! jen 4x.
Nakonec ta pravá, neboť zkušení programátoři již zřejmě kroutili hlavou, proč to dělat tak složitě, když to jde takto. Proto, abychom si ukázali, že vše se dá vyřešit více způsoby s využitím složení různých funkcí.
Takto nám to funguje online.
Tohle bylo celkem jednoduché. Aspoň jsme využili starší vstupní periferní modul, který má signalizační LED, takže nám stačilo připojit tři vodiče.

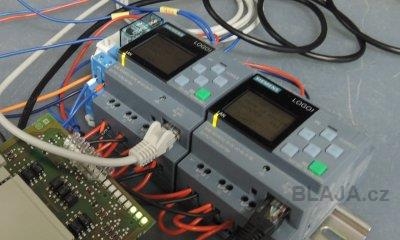

Nyní zapojíme dvě LOGO!, v jednom bude běžet dokola čítač a jeho stav chceme mít na obou LOGO!.
Popis Master - Slave není správný, slouží jen pro první představu, abychom si uvědomili odkud, co a kam přesuneme. Takže čítač v jednom LOGO! čítá impulsy z generátoru stále od jedné do 999.
Abychom dostali stav čítače do druhého LOGO!, připojíme nejprve jeho výstup do VM paměti na adresu 10.
A z LOGO! modulu uděláme server. Tento server bude poskytovat data - stav čítače pro další klienty nebo klienta na síti.
LOGO! kde chceme data mít bude ve funkci klient. Je potřeba si jen uvědomit kdo je kdo, tady klient tahá data ze serveru. Podobně jako při prohlížení internetu je každý klientem a kouká na data ze serveru.
Tato data, tedy jejich adresy si nastavíme v tabulce. Tohle LOGO! klient koukne na server a z paměťové oblasti na adrese VB10 přečte jeden byte a uloží si jej do své paměťové oblasti na adresu VB20. Ve VB1 máme ještě stav vstupů (VB1024) ve vzdáleném LOGO!. Číst můžeme cokoliv, co máme v paměti a této tabulce definováno. Funguje to samozřejmě oběma směry, což uvidíme v dalším článku.
Klikněte na obrázek pro zvětšení
Paměťová VM oblast v LOGO! Volná paměť je od nuly do 850 bytes, pak podle tabulek. Stav digitálních vstupů každého LOGO začíná na uvedené VB1024. Koukněte se na to ještě do nápovědy.
A dostat stav čítače proměnnou z VM paměti na displej LOGO! je již jednoduché.
Třeba takto. Proč čteme stav čítače na adrese VW22? Zkuste si to online a podívat se do tabulky proměnných.
Koukněte na video, jak to má vypadat, když to funguje. One minute video. :)
https://www.youtube.com/watch?v=OY_rmQW0eKw&feature=youtube.
Závěr:
Celou komunikaci můžeme také definovat jen v síťovém prvku, po jednom. Možností v LOGO! je vždycky více. Hlavně je potřeba si v tabulce a adresách udělat nějaký systém, neboť se v tom dá velmi lehce "ztratit", což platí hlavně pro začínající uživatele.
Příště si ukážeme to, proč se vlastně tímto tématem trochu zabýváme, potřebujeme z druhého LOGO! udělat vzdálenou periferii.
Jaroslav Blažek
