Vypadá to jako placka, bez svorkovnice, která je odnímatelná, montáž na DIN. Rozměrově 93 x 45 a hloubka 30 mm. Z popisu je jasné kolik toho na sobě a v sobě PLC má, jen prvních šest vstupů jsou analogové, 12-ti bitové ale s rozpětím napětí 0 ... 30 VDC.
Napájení 7 .. 32 VDC, každý výstup sepne maximálně 1,5 A součet by neměl překročit 6 A. Ovšem provozní teplota -40 °C ... 70 °C což je předurčuje k použité téměř kdekoliv od rovníku po severní polární kruh. Ovšem v nějakém rozvaděči, neb krytí je standardních IP20. Více v popisu a manuálu na webu zde.
Připojení klasika, je potřeba dávat pozor na USB kabel, na straně 232 jsou to jen jednotlivé piny.
Tento jeden obrázek stačí pro představu zapojení a eventuálního využití. I když je šest vstupů analogových, díky rozsahu 0 až do 30 VDC není problém použít je i jako digitální, stačí jednoduchý komparátor na vstupu v PLC programu.

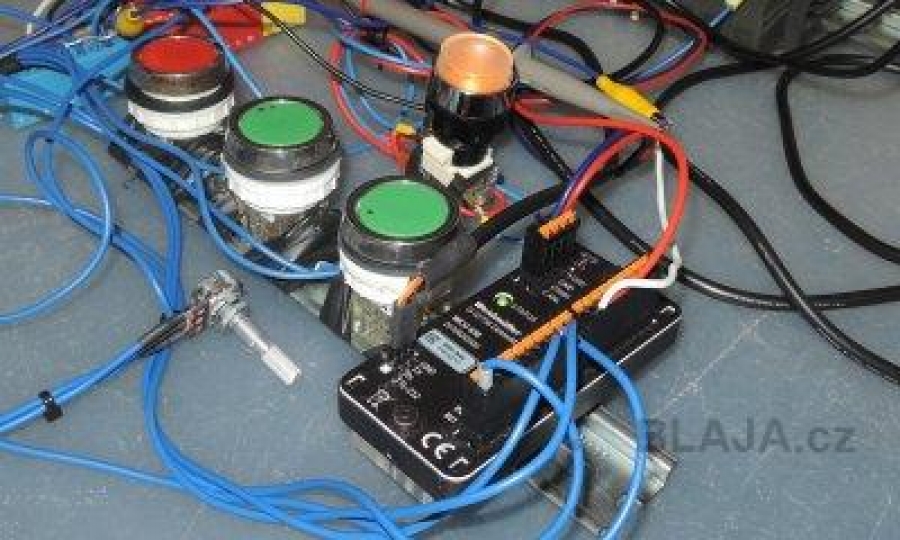

My jsme to nějak připojili pro velmi jednoduchou ukázku, možnosti jsou úměrné této velikosti PLC.
Programovací USB kabel, dá se koupit zvlášť, nebo ve startovací sadě spolu s PLC.
Programovací software miCon-L je zdarma ke stažení (například zde) a nijak se neinstaluje, jen se spustí z patřičné složky pro 32 nebo 64 bitovou verzi. USB kabel se také po připojení k PC okamžitě automaticky najde.
Software miCon-L je grafické, zajímavá je možnost nastavení doby cyklu, což jsme vyzkoušeli a i dále změřili.
Jedno programovací okno, možnost maker - podprogramů. Například jednoduchá násobička k vícenásobnému použití.
Klikněte na obrázek pro zvětšení
Vnitřek podprogramu - násobičky.
Tato PLC mají vlastní stránku s příklady ke stažení a poradnou, najdete je tady. Není ovšem bohužel úplně aktuální.
Klikněte na obrázek pro zvětšení
K použití v PLC programu najdete všechny obvyklé prvky a ještě něco navíc. Na každý prvek funguje přes pravé tlačítko myši nápověda.
Ta bude zřejmě potřeba pro nastavení CAN komunikace, kde PLC funguje jako CAN master.
Klikněte na obrázek pro zvětšení
Online režim přímo na stole.
A v PLC programu. Vpravo dole máme drobnost pro změření doby cyklu, jednou na výstupu OUT2 "H" podruhé "L" a tak dále dokola.
Klikněte na obrázek pro zvětšení
Lehce pak ověříme dobu cyklu na výstupu, dílek 4 ms, perioda 20 ms a doba cyklu tedy 10 ms. Digitální výstup to stíhá v pohodě.
Tahle fotka nám tak nějak zbyla. :)
Videoukázka WCU 650 Weidmueller. Two minutes video.
https://www.youtube.com/watch?v=KiMBqbbuqAo&feature=youtube
Závěr:
Malé PLC pro jednoúčelové aplikace. Pokud nepotřebujete CAN sběrnici, stačí odlehčený (i cenou) typ WCI 501. Software miCon-L je zdarma a má i simulátor, takže pro vyzkoušení a nějakou přípravu ani fyzicky PLC nepotřebujete.
