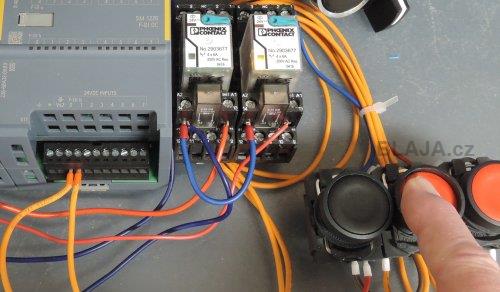

Tentokrát v zapojení použijeme jen tlačítka připojení oranžovými vodiči. Černé pro potvrzení poruchy, červené s kolečkem simuluje snímače objektu, který se pohybuje do světelné závory a červené vpravo pak přerušení samotné závory. Černý Otočný ovladač - volítko, vytváří signál že dopravník nebo jiné zařízení je v chodu, pokud dopravník v aplikaci existuje.
Levé relé signalizuje aktivní signál pro muting, pravé pak poruchu funkce nebo logiky ovládání.

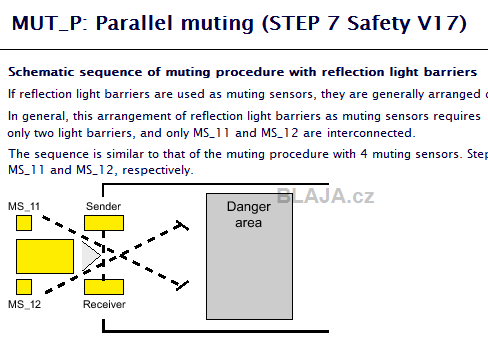

Blokově v praxi to vypadá asi takto, zde je jeden pár snímačů, funkce umí samozřejmě i dva páry jeden před a druhý za závorou.
I když se jedná a bezpečnostní funkci, tato sama nic nevypíná, jen kontroluje podmínky a ovládá signál pro muting u bezpečnostní závory.
Jak je vidět jsou situace kdy závora nesmí vypnout dopravník nebo zařízení, neboť je přerušena technologickou cestou. Jakmile situace pomine, krabice opustí závoru, musí tato opět být funkční reagovat na neoprávněný vstup do prostoru.

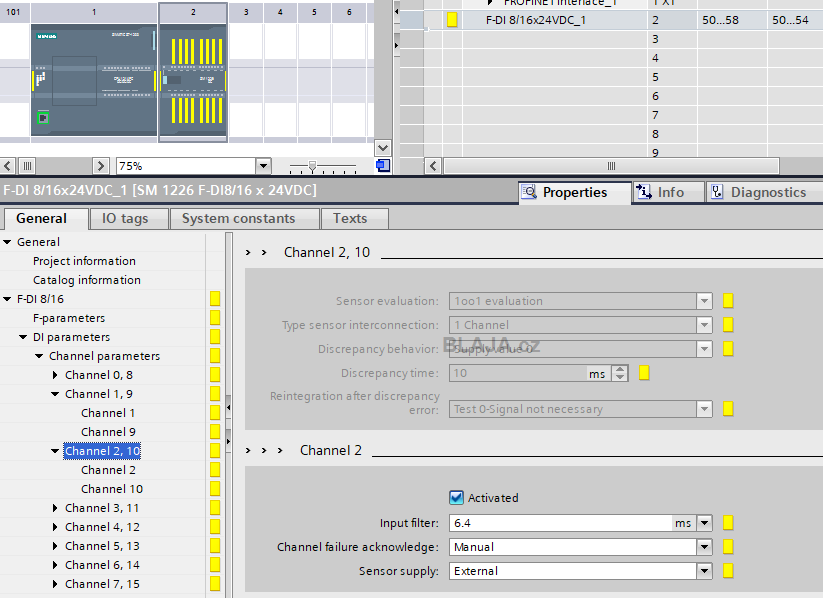

Hardwarově si necháme nastaveny bezpečnostní vstupy jako minule.
Klikněte na obrázek pro zvětšení
Na prvních dvou bezpečnostních vstupech máme tlačítko, které simuluje snímače před závorou, použijeme funkci jako s jedním párem snímačů, pro dva páry funguje stejně.

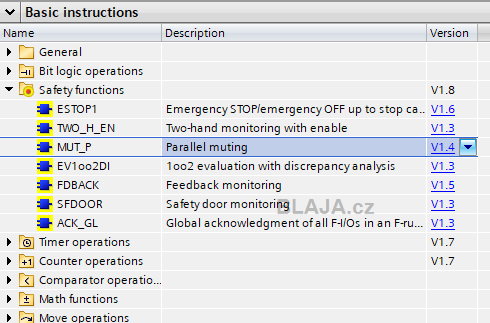

Do bezpečnostní části PLC programu vložíme MUT_P funkci pro paralelní muting.
Asi takto. Celý popis vstupů a výstupů najdeme v helpu, my jsme si do prostoru pro poznámky popsali funkci hlavních vstupů. Samo že ve skutečné aplikaci je nutné použít bezpečnostní vstupy tam kde to je vyžadováno.
Důležité je hlídání že oba vstupy se aktivují v nastavené toleranci a TIME_MAX hlídá, jestli v nastavené době projel produkt přes závoru, jestli se tam třeba nezasekl. Tento čas se stopne signálem na STOP, pokud se dopravník zastaví.
No a hlavní výstup MUTING je připojený na patřičný vstup závory a deaktivuje, nebo utlumí její funkci.
Do našeho datového bloku si přidáme několik proměnných pro výstupy funkce.

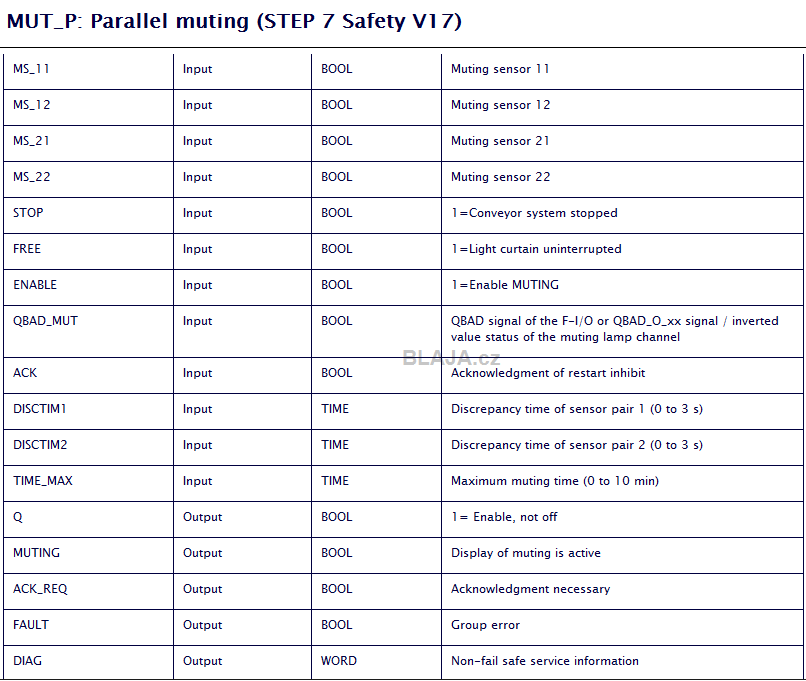

Popis jednotlivých vstupů a výstupů funkce. Pozor na diagnostický výstup, na rozdíl od předchozích funkcí to není bajt ale word.
Klikněte na obrázek pro zvětšení
Přerušíme snímače před závorou a funkce, pokud jsou splněny podmínky, okamžitě aktivuje výstup pro muting závory. Relé vlevo.

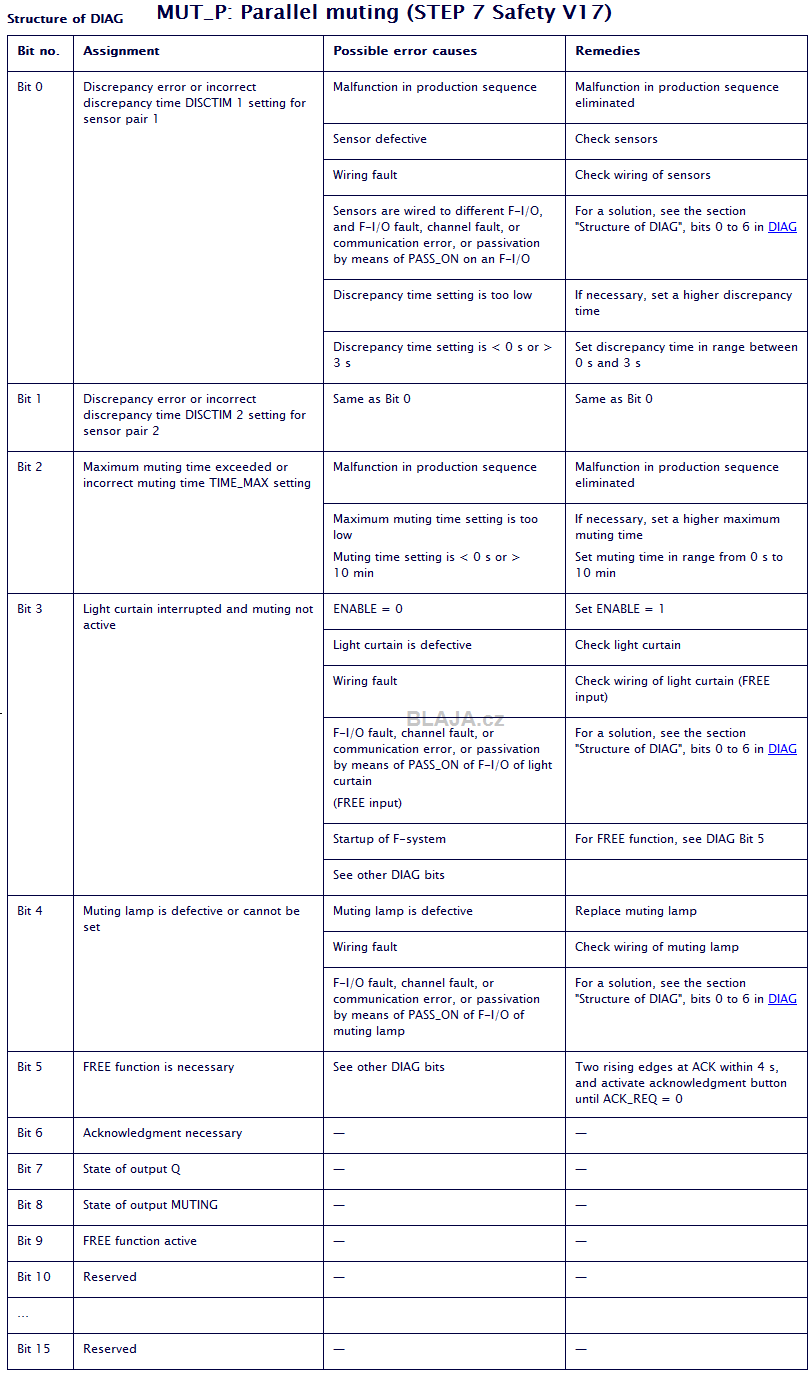

V diagnostickém wordu pak najdeme popis jednotlivých bitů stavu funkce MUT_P.
Klikněte na obrázek pro zvětšení

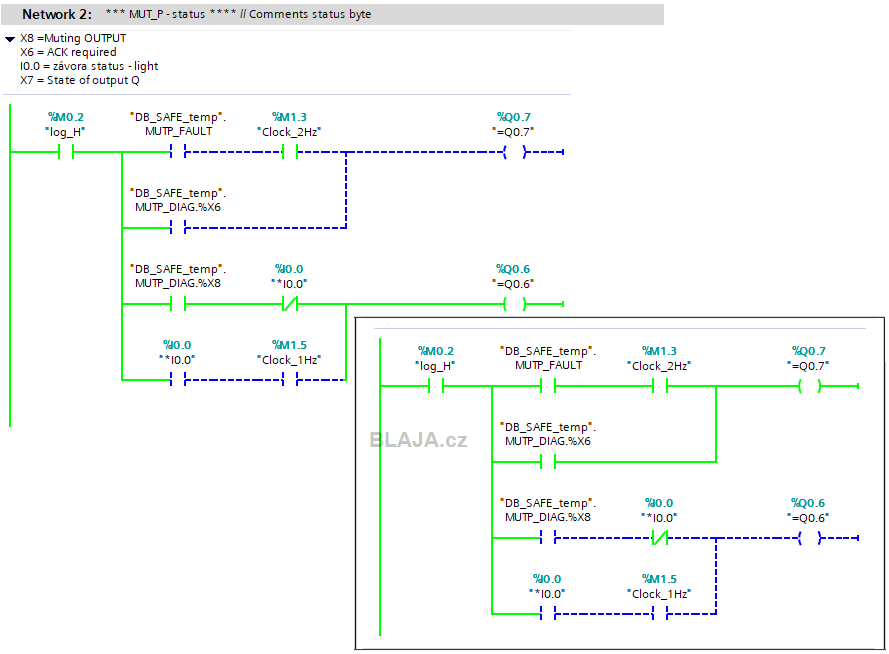

Takto si obsloužíme dva výstupy, Q 0.7 porucha včetně šestého bitu stavového wordu pro signalizace nutnosti ACK.
Stav poruchy. Na videoukázce níže je vše dobře vidět.
Stav funkce on-line, bit X8 signalizuje stav výstupu muting a pokud překročíme dobu pro průjezd závorou funkce aktivuje poruchu která sepne Q 0.7.
Klikněte na obrázek pro zvětšení
Koukneme na to i ve VAT tabulce proměnných. Porucha která nastala, je dle bitů přerušení závory aniž by byla aktivována funkce muting.

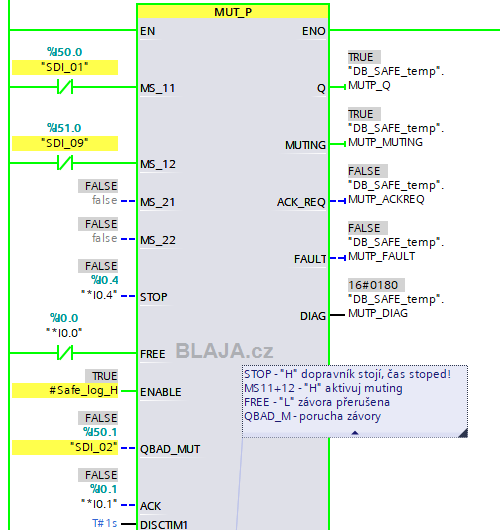

Funkce MUT_P on-line. V závoře je aktivován vstup pro muting. A nyní běží čas po který musí výrobek nebo cokoliv projet přes závoru, která je nyní přerušena, viz. FREE vstup.

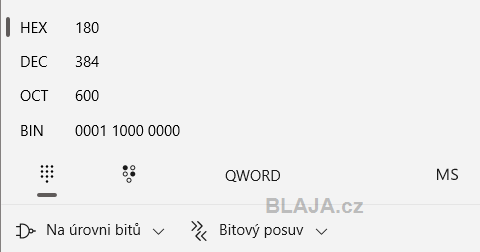

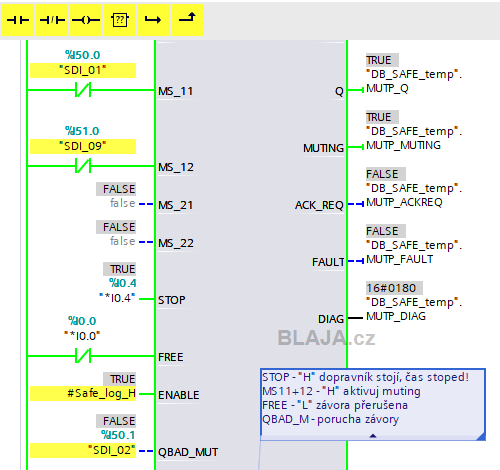

Nyní se dopravník zastavil, funkce zastaví i odpočítávaní času pro muting, 5 sekund. Stavové slovo 180 hexa.
Bity 7 a 8 signalizují stav výstupu Q a stav výstupu muting.

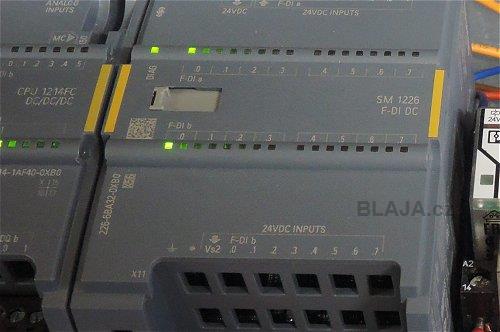

Bezpečnostní modul.
Videoukázka funkce MUT_P. Two minutes video. :)
Závěr:
Tato funkce přesně ovládá deaktivaci závory v závislosti na podmínkách její instalace a aplikace.
Jaroslav Blažek
