Funkce je to na první pohled jednoduchá, vstup ON ovládá výstup Q a kontroluje změnu na vstupu FEEDBACK aby tato byla v čase nastaveném na FDB_TIME. Pokud ne vyhlásí chybu, potvrzení chyby může být automatické nebo přes vstup ACK.
Sestava zůstává obdobná jako při ukázce minulých funkcích, černé tlačítko ACK, červenobílé ovládá vstup ON, zelené levé pak kontrola F-I/O.

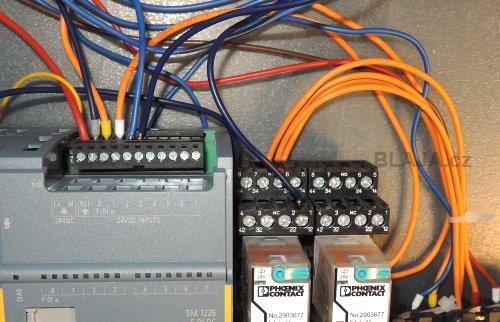

První relé má zapojenu zpětnou vazbu tedy jeden klidový kontakt 11-12 do FEEDBACK.

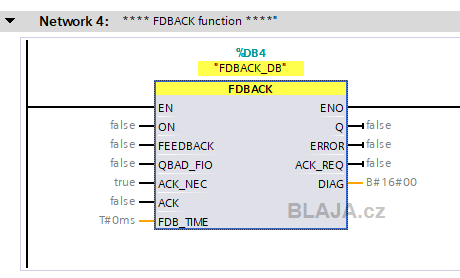

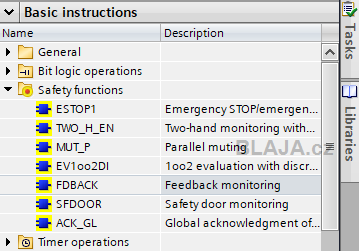

Z knihovny instrukcí vložíme do bezpečnostní části PLC programu FDBACK funkci.

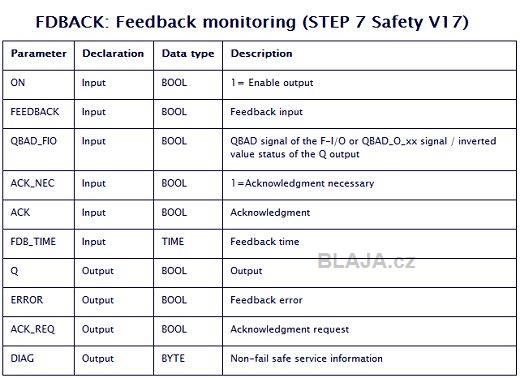

Popis jednotlivých vstupů a výstupů funkce.

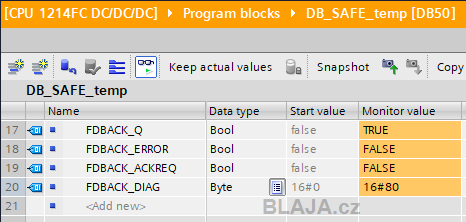

Pro výstupy funkce si uděláme místo v našem datovém bloku, FDBACK_Q atd na řádku 17 .. 20.
TIA Portal nabídne pro každý výstup správný formát proměnné z datového bloku.

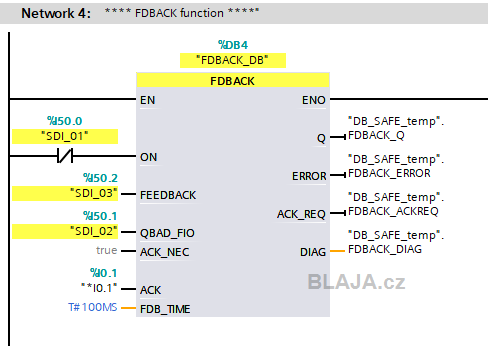

A je to. ACK je běžný digitální vstup na PLC. Výstup DIAG diagnostický bajt.

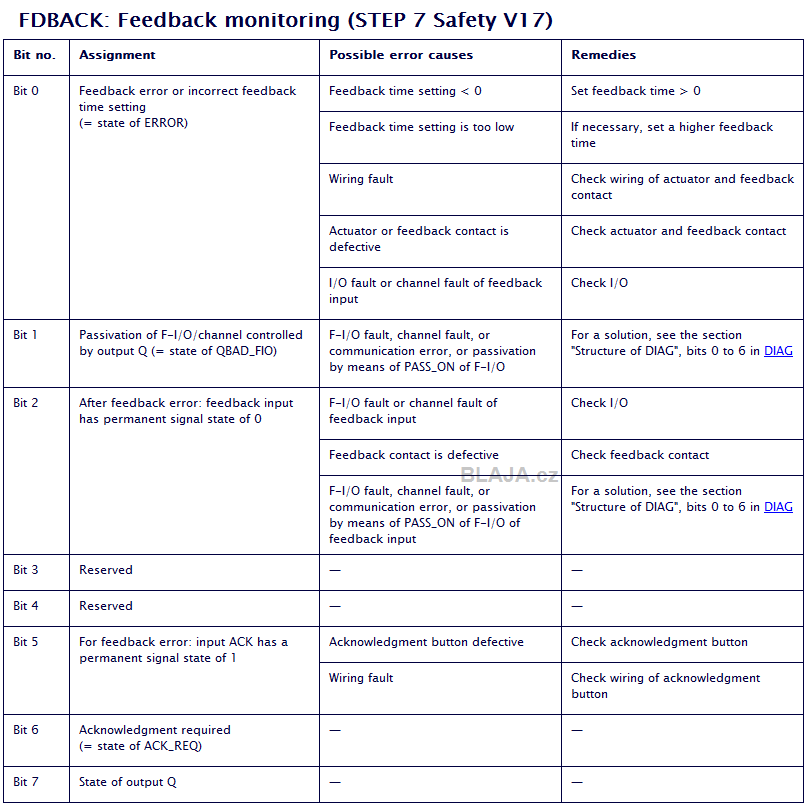

Význam bitů v diagnostickém bajtu. Například poslední bit je vždy stav výstupu Q i u ostatních funkcí.
Klikněte na obrázek pro zvětšení

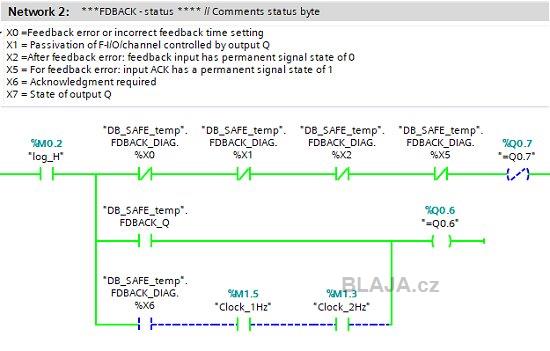

V komentáři segmentu máme popis jednotlivých diagnostických bitů. První výstup Q 0.6 je správná funkce, druhý Q 0.7 signalizuje poruchu.
Klikněte na obrázek pro zvětšení

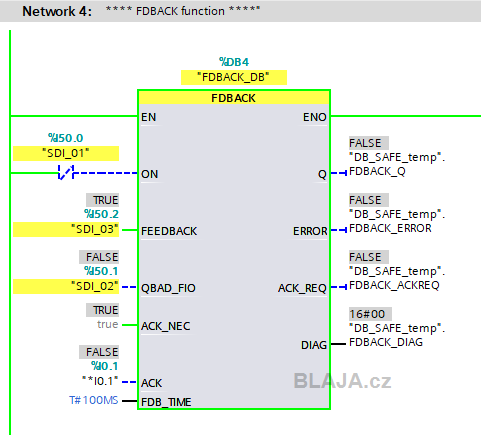

Funkce připravena, stačí aktivovat vstup ON.

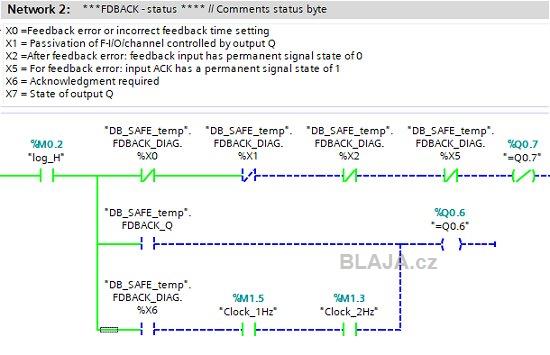

Takto je to správně, přesně podle klíče diagnostického bajtu.

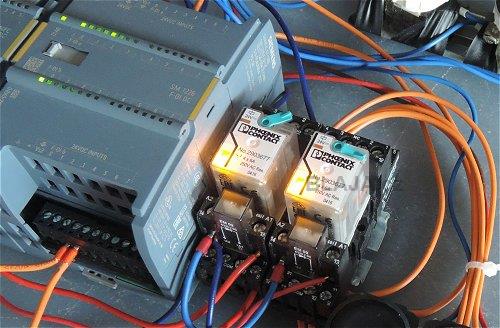

A prakticky.
Tady máme poruchu zpětné vazby, chybný signál od pomocného kontaktu relé.
Tady zase porucha F-I/O.
To je ona porucha F-I/O do vstupu QBAD_FIO.
Rozklíčujte si podle diagnostického bajtu, jaký stav funkce FDBACK nyní máme.
Videoukázka funkce FDBACK One minute video. :)
Závěr:
Tak a příště poslední funkci budeme mít bezpečnostní monitorig dveří, například vstupu do pracovního prostoru stroje.
Jaroslav Blažek
