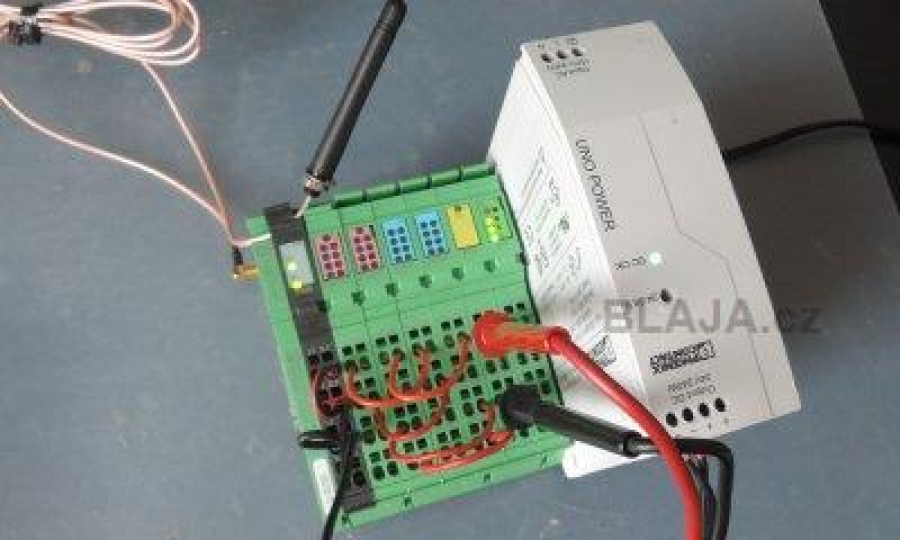

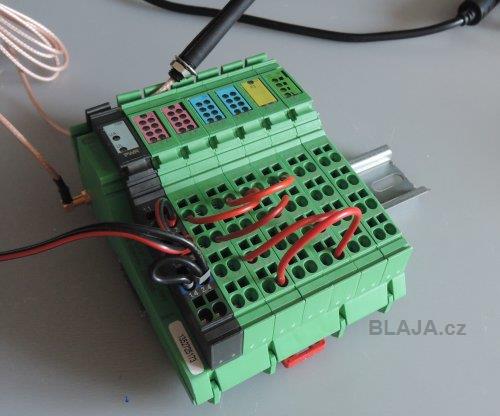

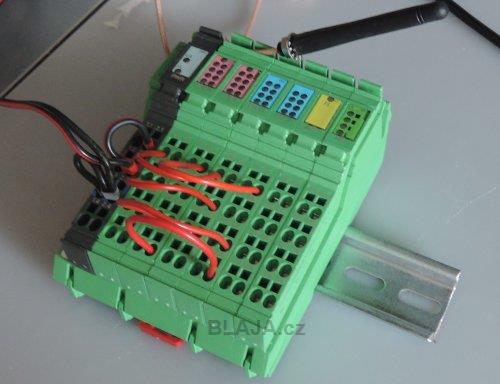

Tohle je jedna polovina produktu ILB BT ADIO MUX OMNI, druhá úplně stejná je na druhé straně. Třeba ve vedlejším rozvaděči. Chvíli jsme vůbec netušili jak to funguje, ale nakonec je to velmi jednoduché.

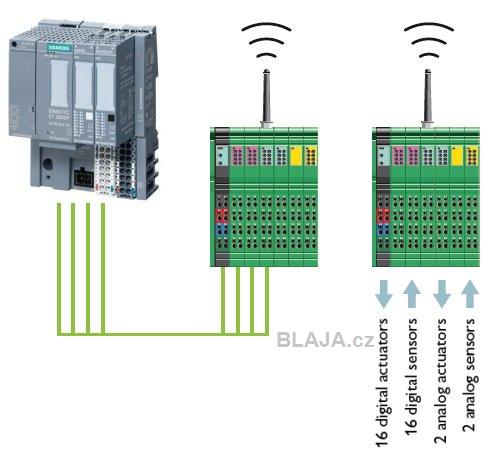

Tak z obrázku je jasně patrné, jak celé IO moduly fungují. Na každém je 16x DI, 16x DO, 2x AI a 2x AO.
Signál na vstupu jedné strany se okamžitě přenáší na výstup druhé strany a naopak. Tedy digitální a analogové signály z PLC nebo IO periferie připojíme na jeden modul a přes Bluetooth se objeví na druhém modulu. Funguje to oběma směry, nezávisle na typu PLC nebo jiných zdrojích signálů.

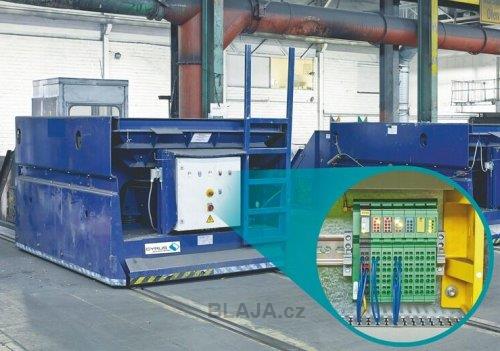

Jeden z příkladů použití v zavážecím vozíku slévárny. Signály se do řídicího PLC přenáší přes tuto sestavu. Moc jich tady není, obsazenost tak 50%.
Vše postaveno na řadě Inline, číslo produktu 2884208. Napájení 24 V DC, 60 mA plus odběr výstupů, každý maximálně 500 mA.
Analogové signály s rozlišením 12 Bit jak pro 0 - 20 mA tak i pro 0 - 10 V.
Pracovní teplota: -25 °C ... 60 °C, typické zpoždění signálu ≤ 10 ms.
Bluetooth 4, 2.402 GHz ... 2.48 GHz.
To jsou údaje výrobce.
Více technických údajů najdete přímo tady.

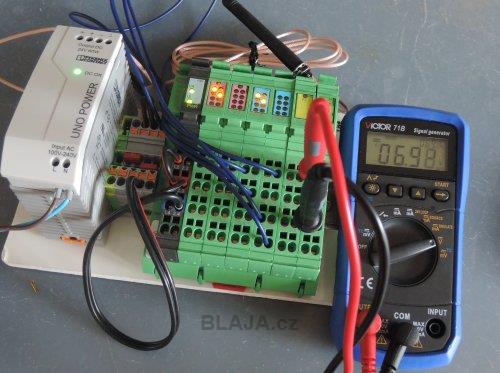

Propojení z IM151 přes 5 digitálních výstupů, jako zdroj analogového signálu poslouží generátor.

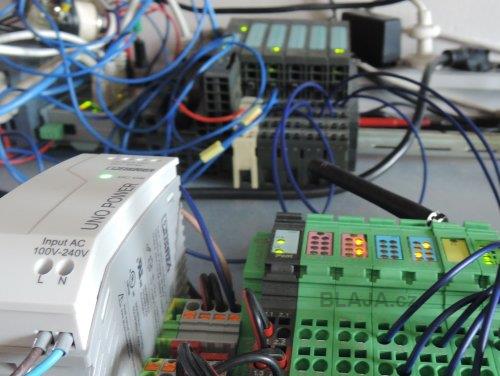

Testovali jsme jej u nás zde.

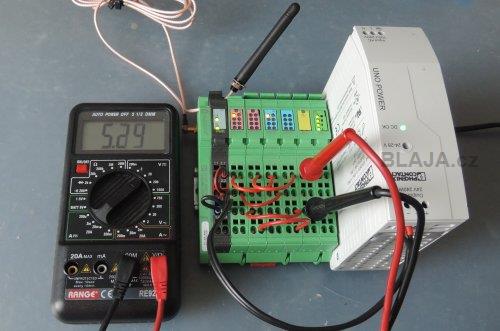

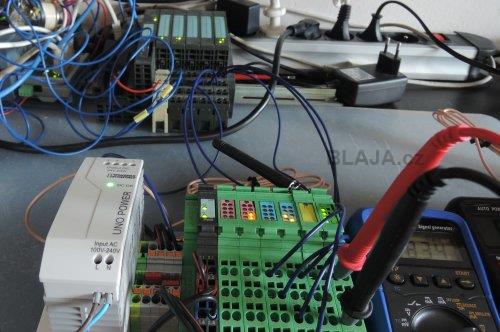

Druhá strana, digitální výstupy propojené do vstupů, abychom viděli stav i na druhé straně. Analogový signál 0 - 10 V si měříme.

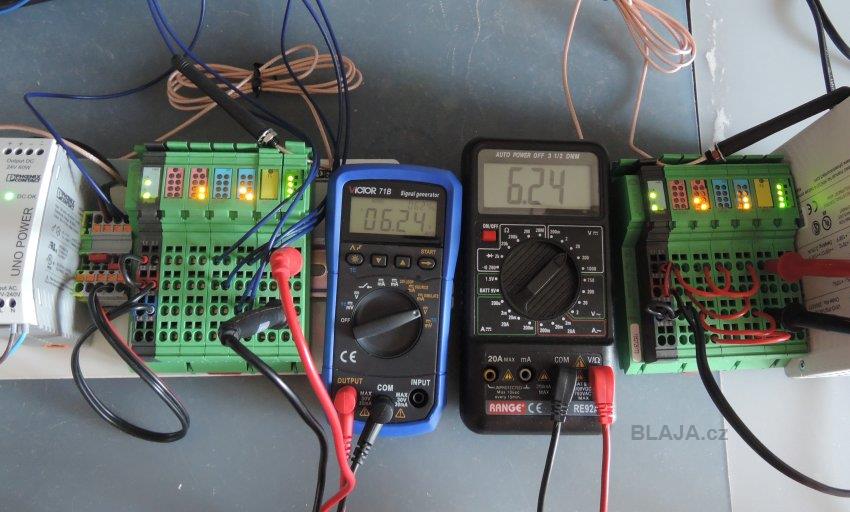

Generátor napětí jede automaticky nahoru a dolů.
Nyní je jasné jak tahle sestava pracuje. Potřebujete ale klasické digitální vstupy, výstupy a analogy v PLC hardware. Tato konfigurace není určena pro připojení do PLC sítě jako třeba Profinet periferie.
Klikněte na obrázek pro zvětšení
Tento model měl Bluetooth antény připojené napevno, existuje i varianta s konektorem, kde si pak připojíte anténu, jaká nejlépe vyhovuje.
Koukněte na video jak to funguje. One minute video. :)
https://www.youtube.com/watch?v=o4OhIinVRvQ&feature=youtube.
Závěr:
Bezdrátové řešení, které může v některých aplikacích velmi pomoci, pokud stačí rozsah. Může fungovat i jako propojení dvou nezávislých projektů a rozvaděčů s různými PLC nebo i bez.
Jaroslav Blažek
